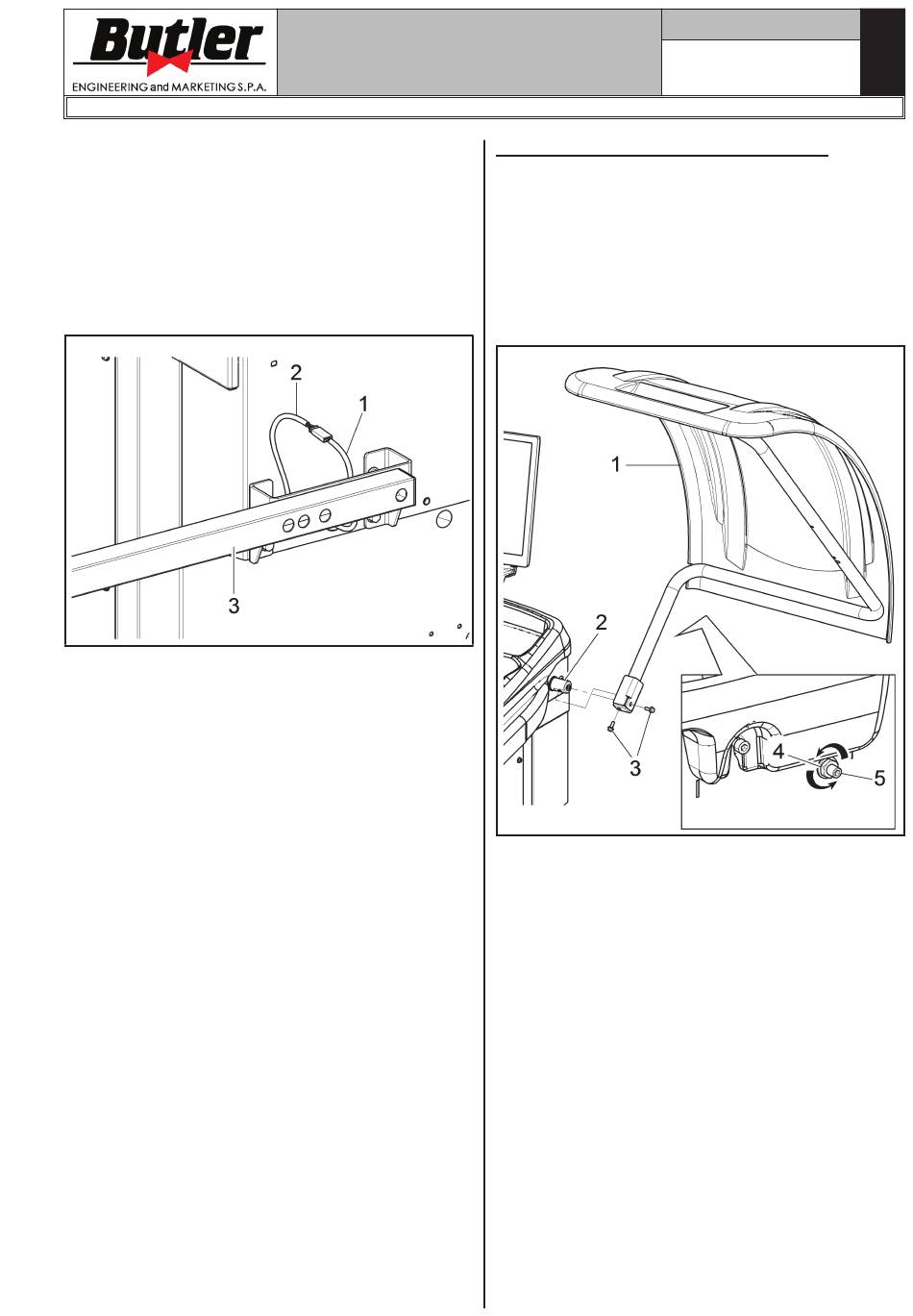

3. Den Verbinder (Abb. 17 Pkt. 1) des aus der
Maschine kommenden Kabels auf den Verbinder
(Abb. 17 Pkt. 2) des aus dem Arm des Tasters
heraustretenden Kabels anschließen. Den verka-
belten Teil mit den Verbindern in den Innenbereich
des Arms einfügen (Abb. 17 Pkt. 3).
4. Die Verkabelung mit Kabelschellen befestigen.
5. Den Breitentaster befähigen, und die Kalibrierung
der Vorrichtung vornehmen.
Abb. 17
BEDIENUNGS- UND
WARTUNGSHANDBUCH

9.2.5 Montage der Radschutzhaube

1. Montieren Sie das Schutzgehäuse (Abb. 18 Pkt. 1)
2. Stellen Sie die Bewegung des Gehäuses ein, indem
Abb. 18
Seite 20 von 96
an die Halterung (Abb. 18 Pkt. 2) mit Schrauben
(Abb. 18 Pkt. 3).
Sie die Mutter lösen (Abb. 18 Pkt. 4) und den
Dübel schrauben (Erhöhung der Rotationsbremse)
oder den Dübel (Abb. 18 Pkt. 5) abschrauben
(Verringerung der Rotationsbremse).
