9.2.11 Montage des Ultraschall Run-out mit
Halterung (Option)

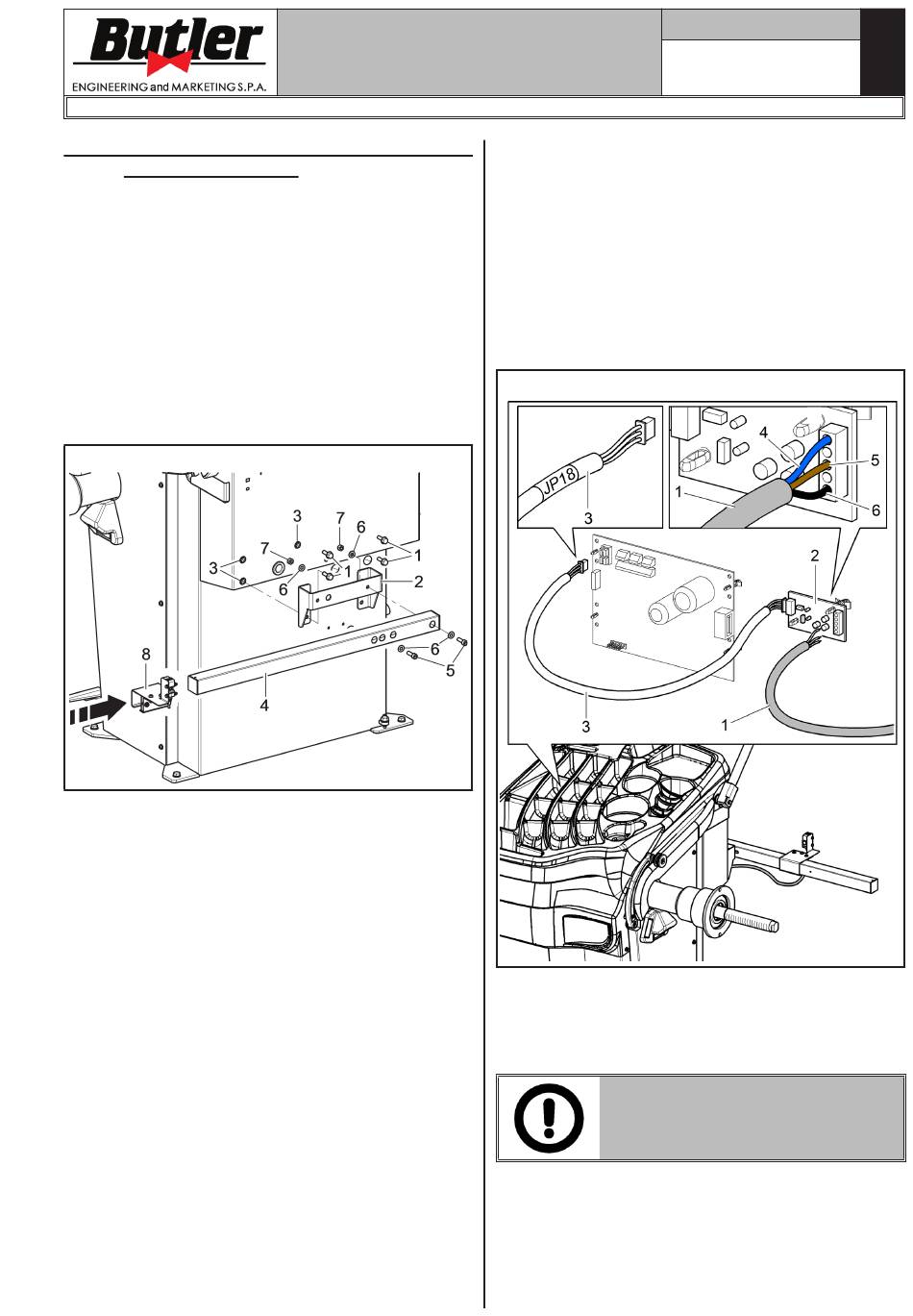

1. Setzen Sie die 4 Schrauben (Abb. 24 Pkt. 1) in die
Tastersbügel (Abb. 24 Pkt. 2) ein und schrauben
Sie sie an die Gewindenieten (Abb. 24 Pkt. 3) die
auf den Rahmen der Maschine stehen. Den Arm des
Ultraschall-Run-out (Abb. 24 Pkt. 4) an den Bügel
(Abb. 24 Pkt. 2) durch den 2 Schrauben (Abb. 24
Pkt. 5) und die Scheiben (Abb. 24 Pkt. 6) blockie-
ren. Schrauben die Schrauben (Abb. 24 Pkt. 5)
mit den Muttern (Abb. 24 Pkt. 7) und den Schei-
ben (Abb. 24 Pkt. 6) feststellen.
2. Spannen den Ultraschall-Run-out auf (Abb. 24
Pkt. 8) wie auf Abb. 24. dargestellt wird.
Abb. 24
3. Das Brett der Radauswuchtmaschine ausbauen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
4. Montieren Sie die Karte (Abb. 25 Pkt. 2).
5. Den Verbinder des Kabels von Ultraschall-Run-
Abb. 25
6. Die Kabeln mit Schellen befestigen, damit sie den
7. Den Brett der Radauswuchtmaschine wieder mon-
Seite 24 von 96
out (Abb. 25 Pkt. 1) an die elektronische Platine
(Abb. 25 Pkt. 2) anschließen, wie auf Abb. 25
(blaues Pkt. 4 Kabel, braunes Pkt. 5 Kabel und
schwarzes Pkt. 6 Kabel). Die Platine (Abb. 25
Pkt. 2) von Ultraschall-Run-out an die Hauptpla-
tine der Radauswuchtmaschine mit dem Ausstat-
tungskabeln JP18 (Abb. 25 Pkt. 3) anschließen.
Den Anschluss ausführen, wie auf Abb. 25 darge-
stellt.
normalen Betrieb der Maschine nicht behindern.
tieren..
FÜR DIE VERBINDUNGEN, SICH
AUF DEN ELEKTRISCHEN SCHALT-
BILDER BEZIEHEN.
