Demontage - Butler Librak360S Betriebsanleitung

1301-M001-02
DE
Seite 17 von 96
LIBRAK360S - LIBRAK360PS - LIBRAK360WS - LIBRAK360PWS - LIBRAK360WSON - LIBRAK360PWSON - LIBRAK360PWSPRO - LIBRAK360PWS-MC - LIBRAK360PWS-OPEL

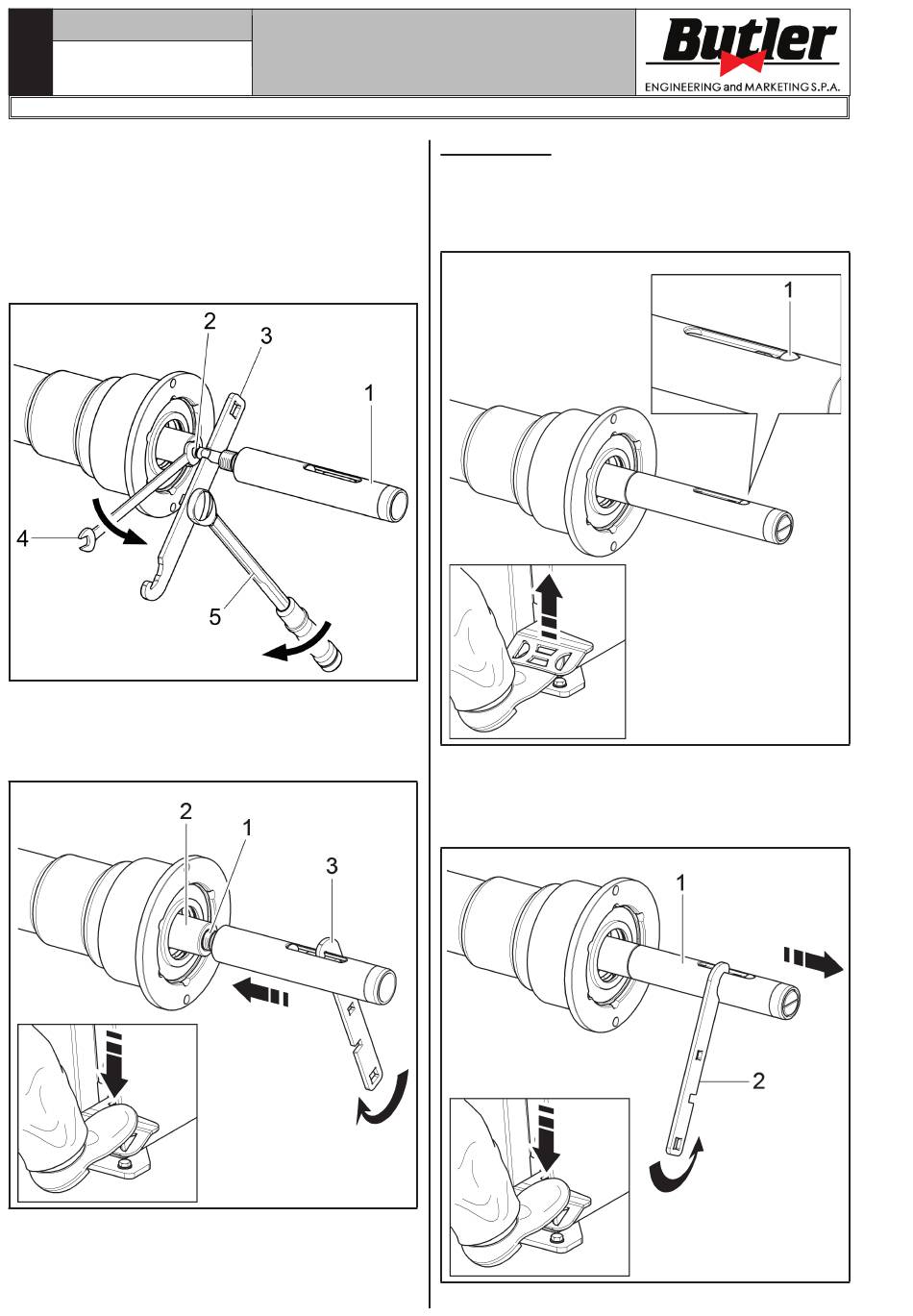

3. Den innere Schaft des Reifen (Abb._7 Pkt. 1) mit
dem mit dem inneren Schaft des Flansches (Abb._7
Pkt. 2) festziehen; verwenden Sie hierzu den im
Lieferumfang enthaltenen Schlüssel (Abb._7 Pkt.
3) und eine Schlüssel von 12 mm (Abb._7 Pkt. 4).
Auch eine Drehmomentschlüssel (Abb._7 Pkt. 5)
(nicht geliefert) auf einer der 2 Bohrungen des aus-
gerüsteten Schlüssel (Abb._7 Pkt. 3) verwenden.
4. Die Spindel durch Drücken der Bremse blockieren
und dann die Schraube der pneumatischen Welle
(Abb._8 Pkt. 1) auf der Flansch (Abb._8 Pkt. 2)
bis zum Anschlag anschrauben
Abb. 8
5. Spannen Sie durch den mitgelieferte Schlüssel
(Abb._8 Pkt. 3).
BEDIENUNGS- UND
WARTUNGSHANDBUCH

DEMONTAGE

1. Öffnen Sie die pneumatische Spindel mit dem spe-
ziellen Fußpedal und die exakte Position der äuße-
ren Kugel (Abb._9 Pkt. 1) kontrollieren, wie es im
Abb._9 erklärt wird.
Abb. 9
Abb. 7
2. Die Spindel durch Drücken der Bremse blockieren
und dann die pneumatischen Welle (Abb._10 Pkt.
1) freigeben; verwenden Sie hierzu den im Liefer-
umfang enthaltenen Schlüssel (Abb._10 Pkt. 2).
Abb. 10
