- Drücken Taste
bildschirm der Programme anzuzeigen:
Mit den Pfeilen
den gewünschten Modus (gelb). In diesem Modus
können Sie die 11 Standardprogramme (vorher auf-
gelistete) und Sonderprogramme (PAX360, PAX420,
PAX460, PAX700) wählen.
NACH DER AUSWAHL DES GE-
WÜNSCHTEN PROGRAMMS, VER-
WENDEN DEN ABSTAND-DURCH-
MESSERSTASTER UND/ODER
BREITENTASTER (FALLS VOR-
HANDEN), UM DIE VON DEMSEL-
BEN PROGRAMM ERFORDERTE
MASSE ZU ERKENNEN.
IMMER, WENN DER ABSTAND-
DURCHMESSERSTASTER UND/
ODER DER BREITENTASTER
(SIEHE ABB 23) (FALLS VORHAN-
DEN) IN POSITION FÜR EIN PAAR
SEKUNDEN GEGEN DER FELGE
(BIS DIE MASCHINE STOSST EIN
SCHALLSIGNAL AUS) GEHALTEN
WIRD, SPEICHERT MAN DIE POSI-
TION UND LÄDT DIE GEMESSENE
WERTE IN DEM GEWÄHLTEN AUS-
WUCHTPROGRAMM.
- Nach der Eingabe aller erforderlichen Maße, können
Sie das Rad durch Drücken der Taste
Schließen des Schutzgehäuses drehen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO
, um den folgenden Auswahl-
und/oder , wählen Sie

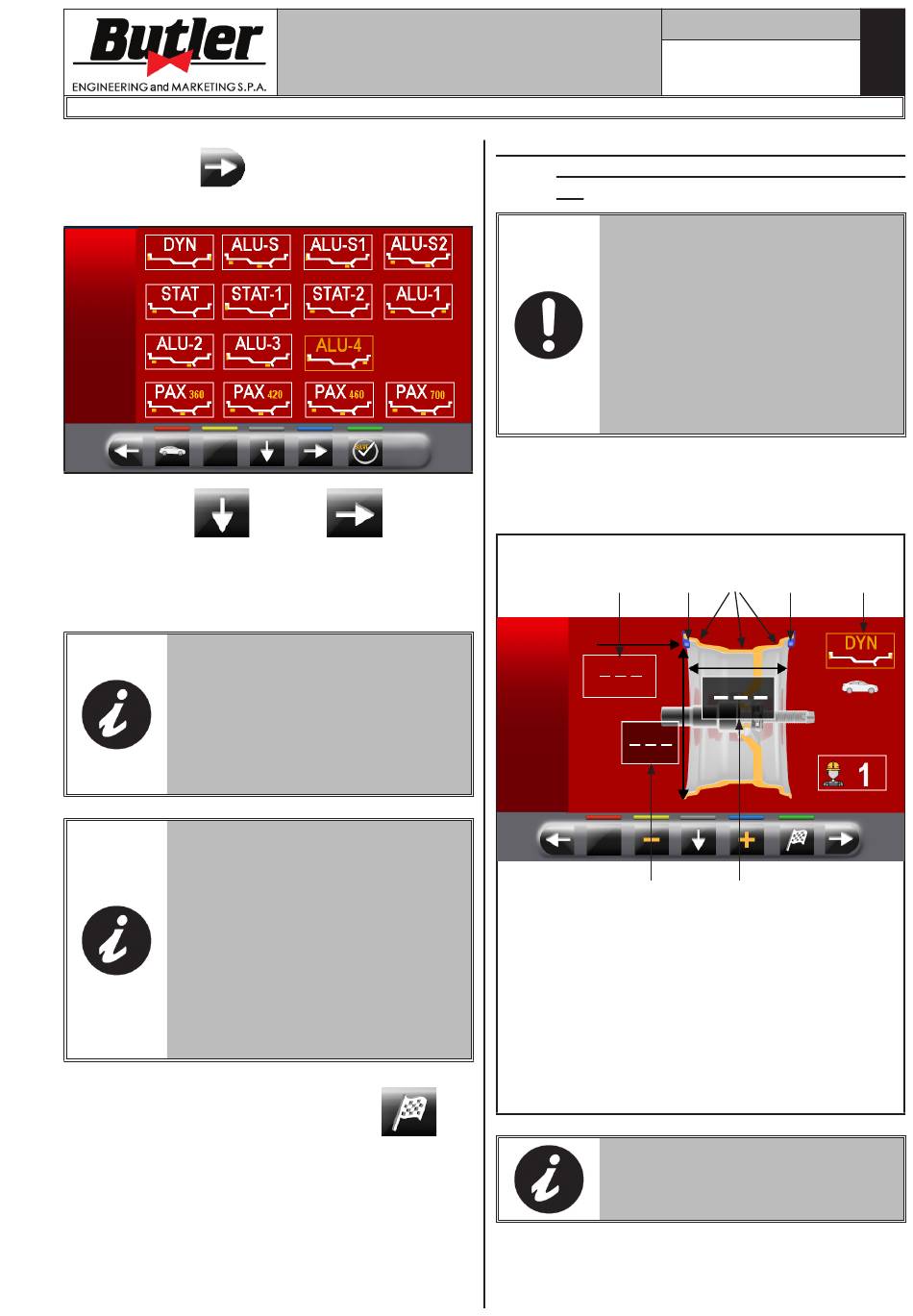

13.3 Ungefähre Anzeige Punkte von Erfas-
sung von Maß/Anbringung des Gewich-
tes
ES IST SEHR WICHTIG, DIE GE-
WÄHLTE PUNKTE FÜR DIE MES-
SUNG INNERHALB DER FELGE ZU
ERINNERN, WEIL ES WÄHREND
DER ANWENDUNG VON GEWICH-
TE MIT FESTE LASERS LASERS
KEINE ANDERE REFERENZ GIBT.
NUR DIE TRANSVERSALE LINIE
DES LASERS GIBT ES. DAS PO-
SITIONIERUNGSTIEF IST NACH
BELIEBEN VON DEM BENUTZER.
Abhängig von der Art des ausgewählten Auswuchts-
programm, zeigt die Maschine die angezeigten Punkte
für die Messung, und für die Gewichtenanwendung
(Abb. 29 Pkt. 4-5).
1
LEGENDE
1 – Abstand zum Applikationspunkts des 1ste
Gewichtes
2 – Felgenbreite
3 – Auswuchtmodus
4 – Punkt, wo Maß/Applikation des Klebegewich-
tes erfasst werden
5 – Punkt, wo Maß/Applikation des Klammerge-
wichtes erfasst werden
6 – Felgenbreite
und
JE MEHR DIE GEWÄHLTE PUNKTE
ENTFERNT VONEINANDER SIND,
JE MEHR DAS AUSWUCHTVER-
FAHREN WIRKSAM IST.
1296-M024-01
Seite 24 von 61
5 4 5
2 6
DE
Abb. 29
3
