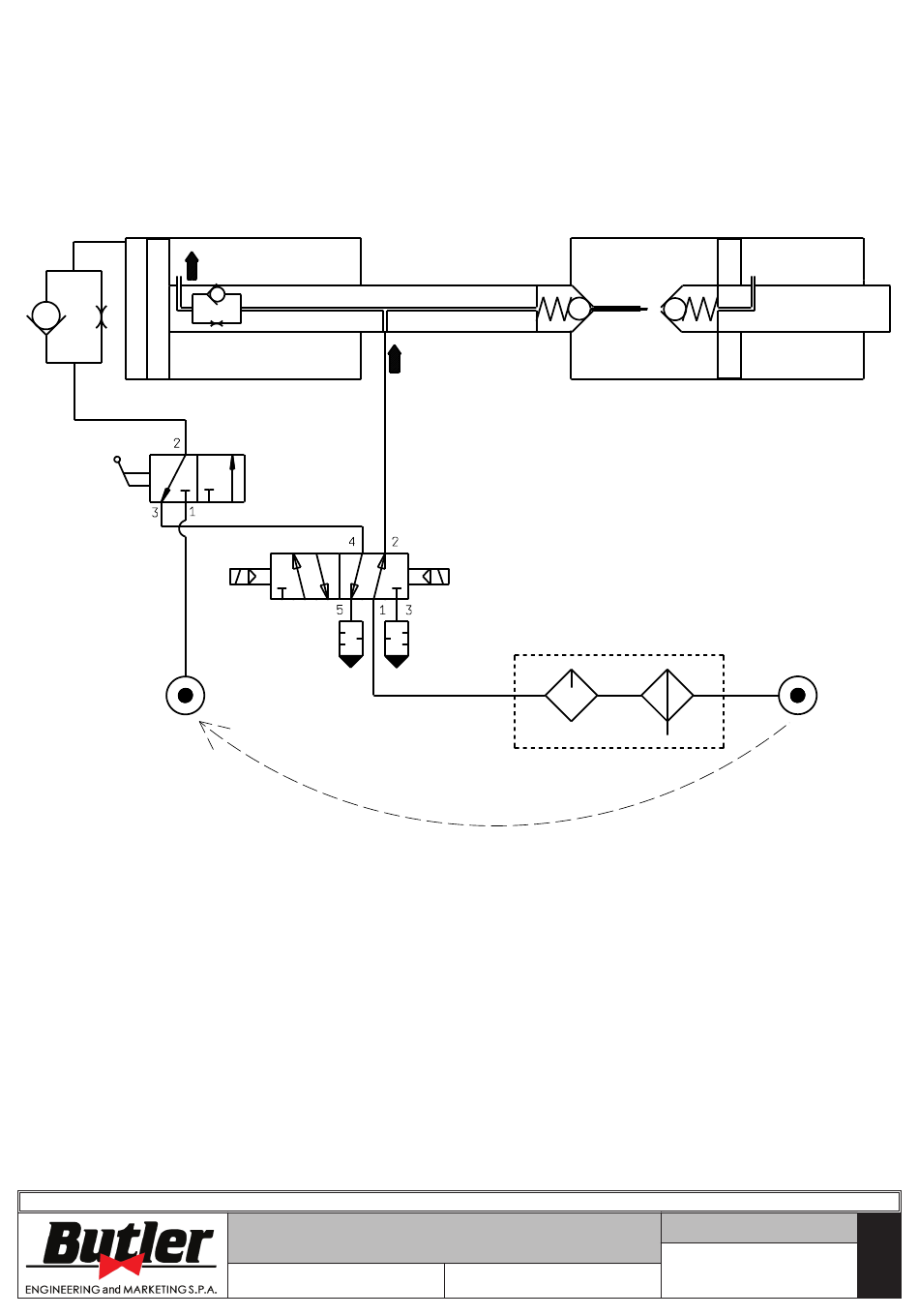

Tafel C - Pneumatisches Anschluss-Sche- Ma (Bei Modellen Mit Pneumati- Scher Spindel) - Butler Librak360S Betriebsanleitung

OFF
EV-O
P1
LEGENDE
P – Luftquelle
FRL – Einstell- und Schmierfilter
VS – Ablassventil
EV – Magnetventil
CPGR – Pneumatischer Zylinder der rotierenden Gruppe
P1 – VS-Netzteil (nur zum Entriegeln)
LIBRAK355PS - LIBRAK355PWS - LIBRAK355PWSON - LIBRAK355PWSPRO - LIBRAK355PWS-MC - LIBRAK355PWS-OPEL
CPGR
VS
EV
EV-C
PNEUMATISCHES
ANSCHLUSSSCHEMA
Tafe N°C - Rev. 1
GESCHLOSSENE SPINDEL
FRL
Seite 95 von 96
150105010
P
1301-M001-02
DE
