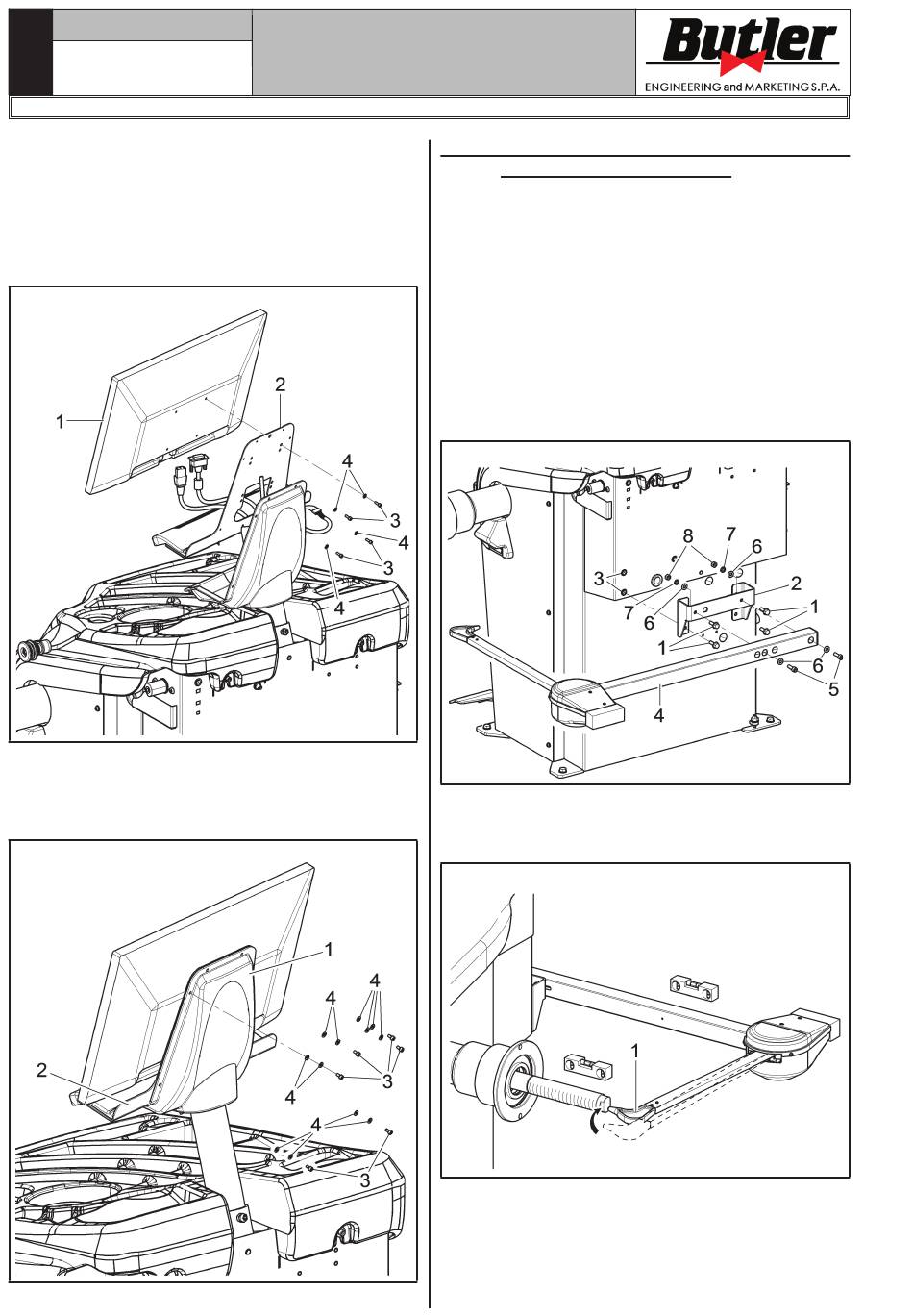

3. Den Monitor befestigen (Abb. 13 Pkt. 1) an der
Halterung (Abb. 13 Pkt. 2) mit den mitgeliefer-
ten Schrauben (Abb. 13 Pkt. 3) und Scheiben
(Abb. 13 Pkt. 4).
4. Schließen Sie die Stecker an den Energiequellen
und Monitor-Signal. Verbinden Sie den Kabel mit
der Tastatur.
Abb. 13
5. Das Gehäuse (Abb. 14 Pkt. 1) an der Halterung
befestigen (Abb. 14 Pkt. 2), mit den mitgeliefer-
ten Schrauben (Abb. 14 Pkt. 3) und Scheiben
(Abb. 14 Pkt. 4).
Abb. 14
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.2.4 Montage des Breitentasters (serienmä-
1. Schrauben Sie die 4 Schrauben (Abb. 15 Pkt. 1)
an den Tastersbügel (Abb. 15 Pkt. 2) und an die
Gewindenieten (Abb. 15 Pkt. 3), die auf den Rah-
men der Maschine stehen.
Den Arm des Tasters (Abb. 15 Pkt. 4) an den
Bügel (Abb. 15 Pkt. 2) durch den 2 Schrauben
(Abb. 15 Pkt. 5) und die Scheiben (Abb. 15
Pkt. 6) blockieren. Verriegeln Sie diese Schrauben
mit den Unterlegscheiben (Abb. 15 Pkt. 6), den
Elastikscheibe (Abb. 15 Pkt. 7) und den Muttern
(Abb. 15 Pkt. 8) so, dass die Spindel und der Arm
des Tasters eben sind (siehe Abb. 16).
Abb. 15
2. Stellen Sie am Ende der Montage manuell sicher,
dass den Auflagestift des Tasters (Abb. 16 Pkt. 1)
den Spindelkopf berühren kann.
Abb. 16
ßig bei einigen Modellen)
