9.2.10 Montage des Ultraschall-Run-out (Op-
tion)

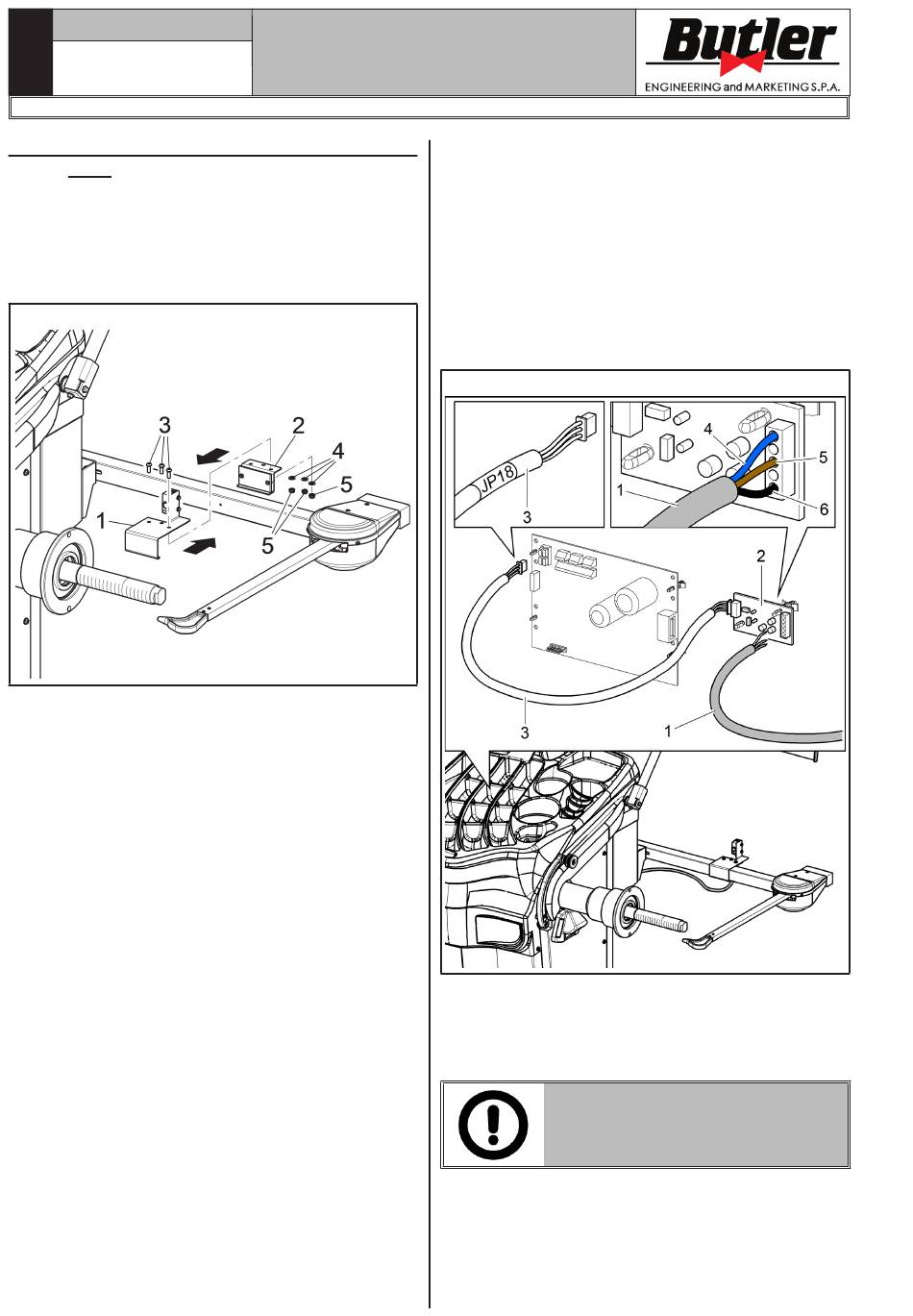

1. Die Ultraschall-Sensor Halterung (Abb. 22 Pkt. 1)
an den Bügel (Abb. 22 Pkt. 2) durch die Schrau-
ben (Abb. 22 Pkt. 3), die Scheiben (Abb. 22
Pkt. 4) und die Muttern (Abb. 22 Pkt. 5) mon-
tieren.
Abb. 22
2. Das Brett der Radauswuchtmaschine ausbauen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
3. Montieren Sie die Karte (Abb. 23 Pkt. 2).
4. Den Verbinder des Kabels von Ultraschall-Run-
out (Abb. 23 Pkt. 1) an die elektronische Platine
(Abb. 23 Pkt. 2) anschließen, wie auf Abb. 23
(blaues Pkt. 4 Kabel, braunes Pkt. 5 Kabel und
schwarzes Pkt. 6 Kabel). Die Platine (Abb. 23
Pkt. 2) von Ultraschall-Run-out an die Hauptpla-
tine der Radauswuchtmaschine mit dem Ausstat-
tungskabeln JP18 (Abb. 23 Pkt. 3) anschließen.
Den Anschluss ausführen, wie auf Abb. 23 darge-
stellt.
Abb. 23
5. Die Kabeln mit Schellen befestigen, damit sie den
normalen Betrieb der Maschine nicht behindern.
6. Den Brett der Radauswuchtmaschine wieder mon-
tieren..
FÜR DIE VERBINDUNGEN, SICH
AUF DEN ELEKTRISCHEN SCHALT-
BILDER BEZIEHEN.
