9.2.8 Montage des Schutzgehäuses mit auto-
matischem Breitenmessgerät und "12
Uhr" -Lasergerät (Option)
1. Montieren Sie das Schutzgehäuse mit automati-
schem Breitenmessgerät und "12-Uhr" -Lasergerät,
wie in Abschnitt 9.2.5 beschrieben.
2. Verbinden Sie das Kabel (Abb. 21 Pkt. 1) des
Ultraschallsensors der automatischen Breitenmess-
einheit (Abb. 21 Pkt. 2) und das Kabel (Abb. 21
Pkt. 3) des externen Lasergeräts (Abb. 21 Pkt. 4)
zu den mitgelieferten Anschlüssen (Abb. 21 Pkt. 5
und 6).
3. Am Ende der Verbindung, Stecken Sie die Verbinder
in die Tasche (Abb. 20 Pkt. 7), die am Rahmen
der Auswuchtmaschine vorbereitet sind.

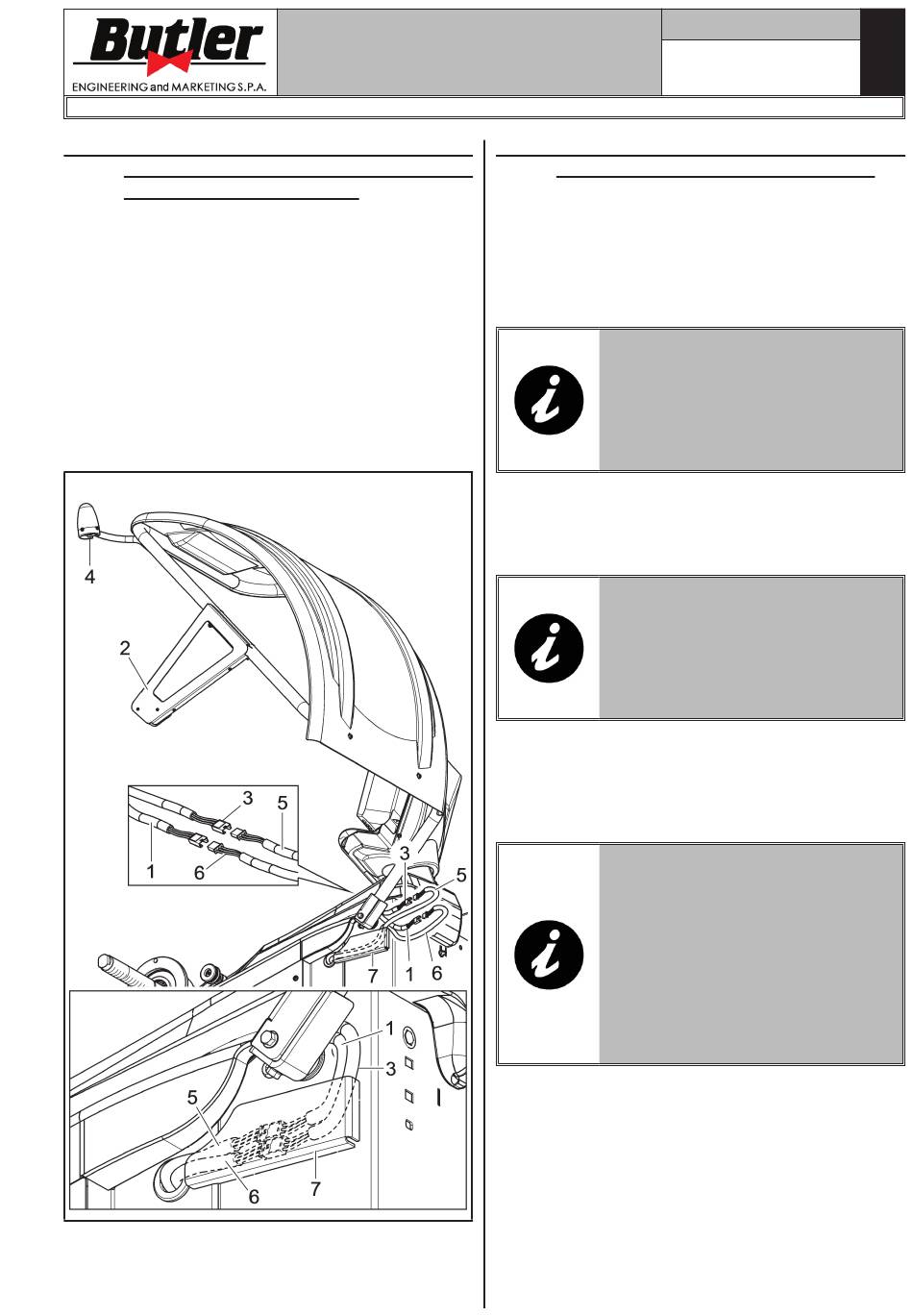

Abb. 21
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.2.9 Überprüfen Sie den korrekten Betrieb
Gehen Sie wie folgt vor, um den korrekten Betrieb des
Lasergeräts "12 Uhr" zu überprüfen:
1. Montieren Sie ein zu balancierendes Rad auf der
2. Nehmen Sie die Radmessungen im DYN-Modus vor
3. Bringen Sie das von der Maschine angegebene
4. Drücken Sie die grüne Neupositionierungstaste.
5. Bringen Sie das von der Maschine angegebene
6. Schließen Sie die Radabdeckung wieder und drehen
Seite 22 von 96
des Lasergeräts "12 Uhr" (Option).
Spindel.
und drehen Sie sie.
AM ENDE DES RADDURCHLAUFS
SCHALTET SICH DER AUF DER
RADABDECKUNG PLATZIERTE
LASER EIN UND ZEIGT DEN AN-
GRIFFSPUNKT DES GEWICHTS
AUF DER AUSSENSEITE DES
RADS AN.
Klammergewichte an der Außenseite des Rads an
der vom Laser angegebenen Stelle an.

DAS RAD POSITIONIERT SICH

NEU, UM DAS KLAMMERGEWICHT
AUF DIE INNENSEITE DES RADS
AUFZUBRINGEN UND DER LASER
SCHALTET SICH EIN UND ZEIGT
DEN GENAUEN ANGRIFFSPUNKT
DES GEWICHTS AN.
Klammergewichte an der Innenseite des Rads an
der vom Laser angegebenen Stelle an.
Sie sie erneut.
WENN AM ENDE DES STARTS
DIE WÖRTER „OK-OK" AUF DEM
MONITOR ANGEZEIGT WERDEN,
BEDEUTET DIES, DASS DIE LA-
SER DIE RICHTIGE POSITION AN-
ZEIGT. ANDERNFALLS MUSS DER
TECHNISCHE KUNDENDIENST
KONTAKTIERT WERDEN, UM DIE
LASER ZU ÜBERPRÜFEN UND
MÖGLICHERWEISE ZU KALIB-
RIEREN.
