NORMALERWEISE WÄHREND DER
ERKENNUNG DER MASSE IST DAS
ERSTE FELD AKTIV FÜR DIE PRO-
GRAMMAUSWAHL.
GIBT ES EINEN FALL JEDOCH, IN
DEM DAS ERSTE FELD FÜR DIE
FELGENBREITE IST.
DIESER FALL TRITT NUR EIN,
WENN VON DER "HOME"-SEITE
NUR EINE MESSUNG INNER -
HALB DER FELGE FESTGESTELLT
WIRD. DAS PROGRAMM WIRD
AUTOMATISCH AUF "STATISCH"
EINGESTELLT ABER (BEI ABWE-
SENHEIT DES BREITENTASTERS)
MAN KANN MANUELL DIE BREI-
TE DER FELGE EINGEBEN UND
SCHNELL ZU "DYNAMISCHEM"
PROGRAMM WECHSELN.
BEDIENUNGS- UND
WARTUNGSHANDBUCH

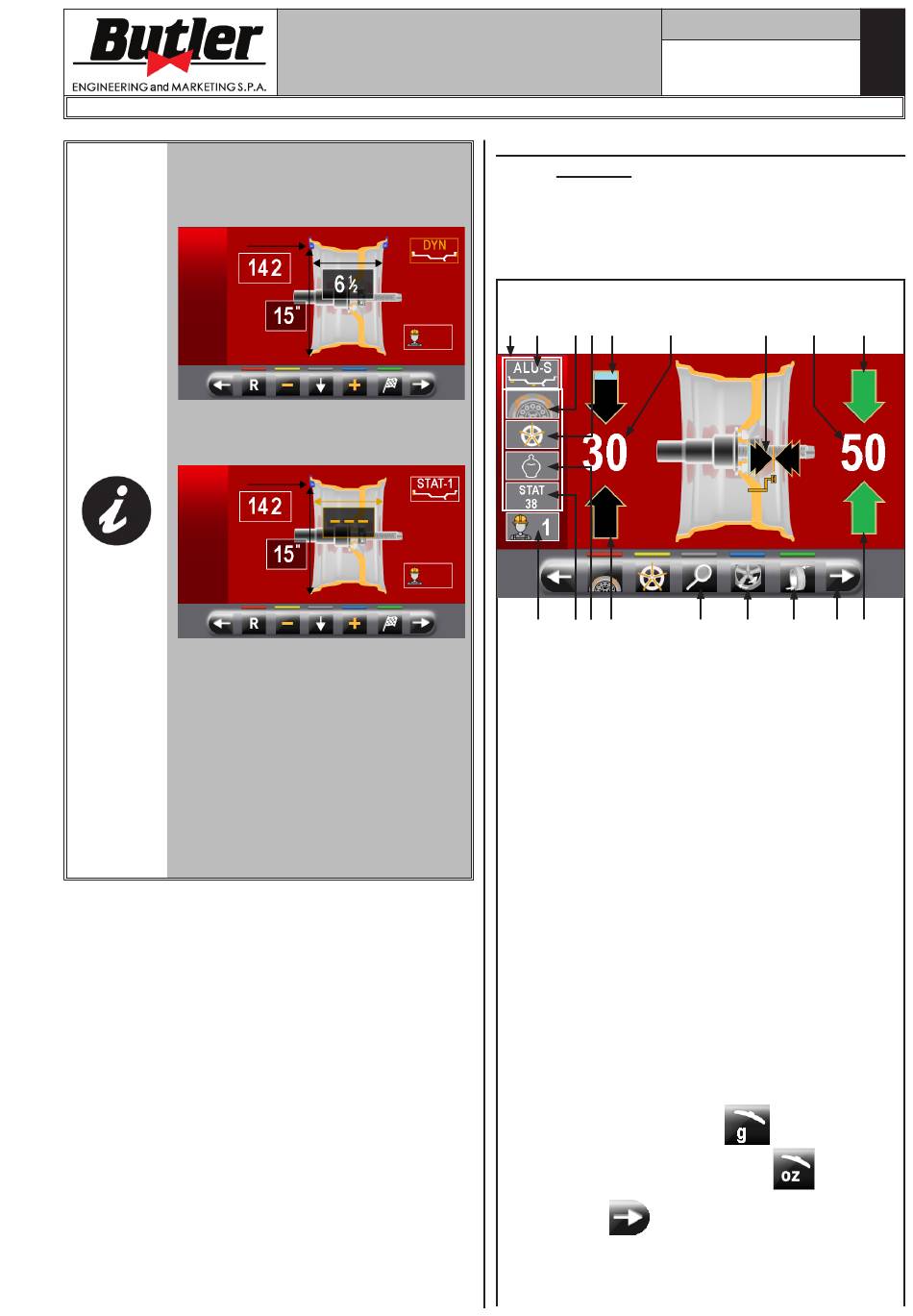

14.5 Beschreibung des Auswuchtsbild-
Nach dem Ausführen des Raddurchlaufs, zeigt der
Monitor eine Reihe von wichtigen Informationen, die
der Benutzer in Betrieb und den anschließende Aus-
wähle hilft.
4
Seite 56 von 96
schirms
Abb. 52
1 a b 3 P2
c
d
5 3
LEGENDE
1 – Messung für den Messlauf und die Werterkennung
in P1 - P2
P1 – Anzubringende Gewicht auf der Außenseite der Felge
P2 – Anzubringende Gewicht auf der Innenseite der Felge
2 – Rad positioniert, um das Gewicht auf der Außenseite
des Rades anzubringen (beide grüne Pfeile)
3 – Rad nicht positioniert, um das Gewicht auf der
Innenseite des Rades anzubringen (blaue/schwarze
Pfeile)
4 – Auswuchtstipp
4a – SPLIT-Programm (Klammergewichte Programm)
4b – Programm RADSPEICHEN (Programm mit Klebe-
gewichte)
4c – ECO-WEIGHT Programm
4d – STATISCHES Programm
5 – N° Benutzer (wenn ausgewählt)
6 – Pfeile, die den Applikationspunkt des Gewichtes mit
Abstand-Durchmesserstaster Arm anzeigen
7 – Taste für die Anbringung von Gewichte Neupositio-
nierung des Rads
8 – Anzeige des Gewichtes mit der Höchstauflösung von
1 g / 0.05 oz
8a – Gramm-Gewichte Anzeige
8b – Gramm/Unzen-Gewichte Anzeige
9 – Mit Taste , erscheint die folgende Seite, wo Sie
eines der von Maschine vorgeschlagenen Program-
me wählen können.
10 – MATCHING Programm
1301-M001-02
DE
6 P1 2
8 10 7 9 2
