Butler LIBRAK360S Betriebsanleitung Seite 83

1301-M001-02
DE
Seite 83 von 96
LIBRAK360S - LIBRAK360PS - LIBRAK360WS - LIBRAK360PWS - LIBRAK360WSON - LIBRAK360PWSON - LIBRAK360PWSPRO - LIBRAK360PWS-MC - LIBRAK360PWS-OPEL

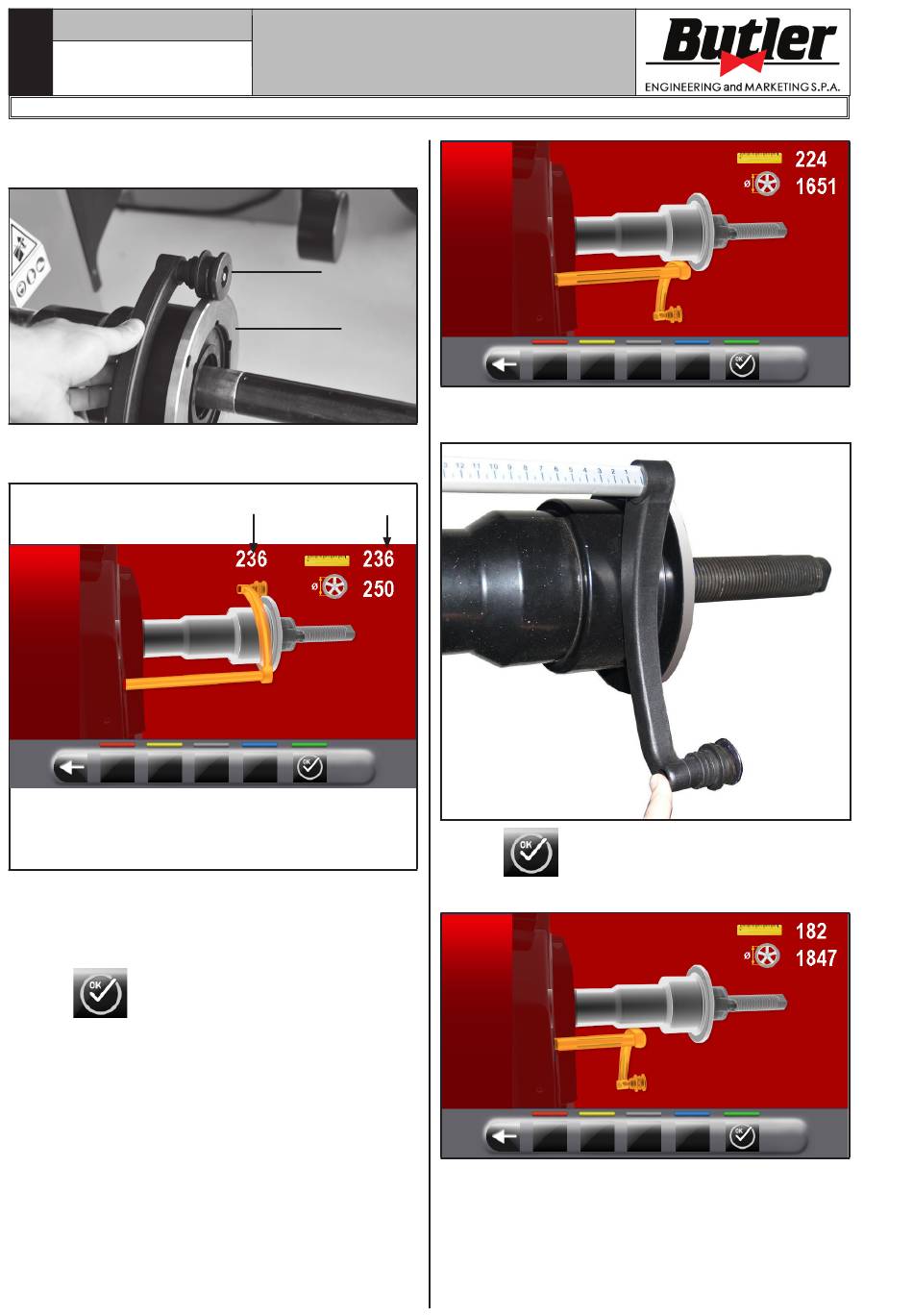

Den Taster (Abb. 68 Pkt. 1) auf die Spindelflansch
(Abb. 68 Pkt. 2) stellen.
Abb. 68
Auf dem Monitor erscheint der folgende Bildschirmin-
halt, für das Anzeigen der gemessenen Werte:
Abb._69
LEGENDE
1 – Beispiel für einen vom Messgerät erfassten Wert
2 – Wertbeispiel auf Schraubspindel
- Der Wert neben dem Symbol "Messstab" (Abb._69
Pkt. 1) muss gleich oder ± 1 mm sein, bezogen auf
das, was über dem Messgerät angegeben ist (Abb._69
Pkt. 2).
- Knopf drücken.
Auf dem Bildschirm erscheint der im Folgenden
wiedergegebene Bildschirm:
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
2
2 1
- Stellen Sie den Taster, wie in der folgenden Abbildung
gezeigt wird:
- Knopf drücken. Warten Sie auf einige Sekun-
den, bis den folgenden Bildschirm erscheint:
- Stellen Sie den Taster gegen der Spindel in der
unteren Teil desselben, aber auf einem kleineren
Durchmesser als zuvor von dem Bild auf dem Mo-
nitor angezeigt.
