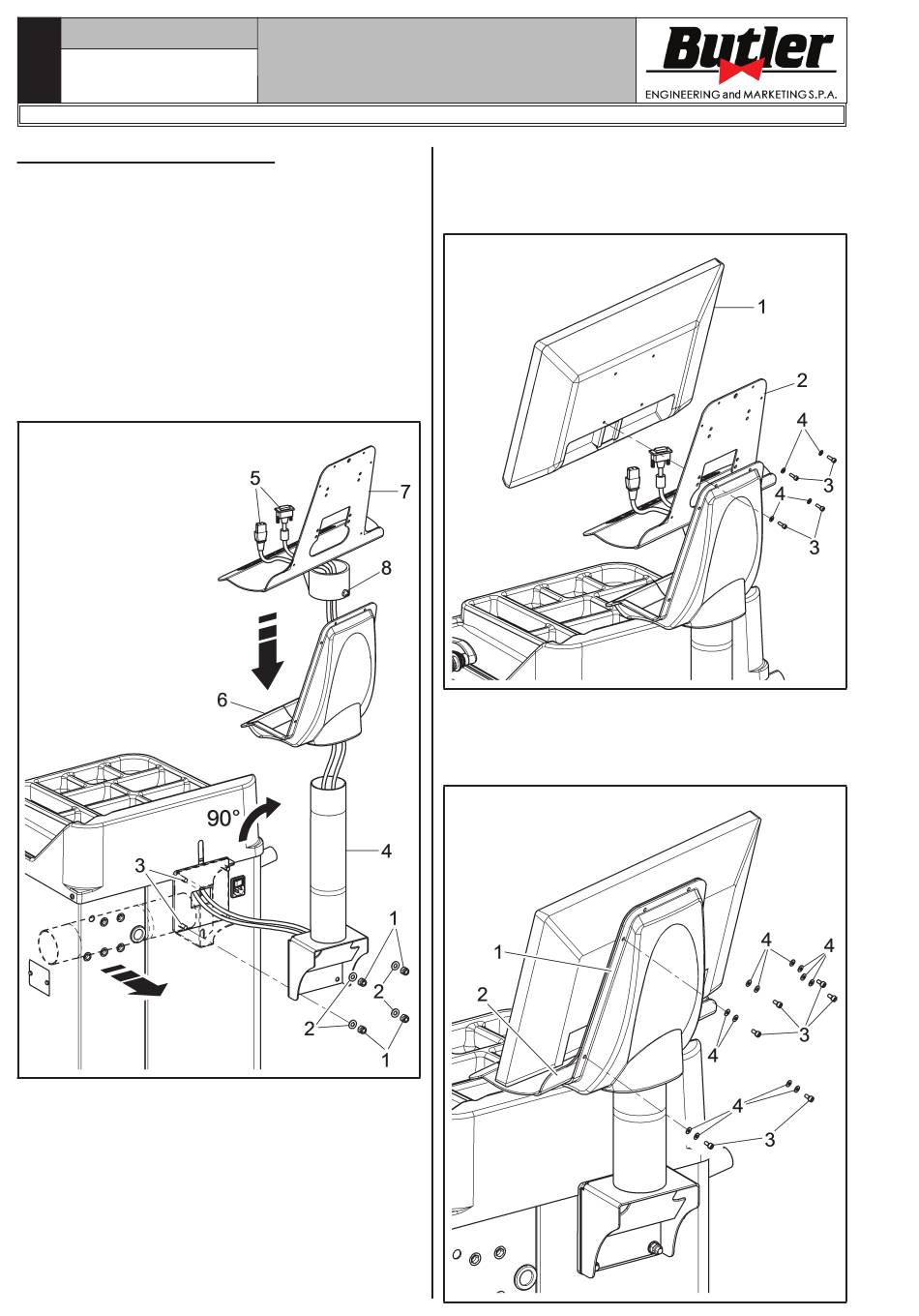

9.2.3 Montage des Monitors

1. Die Muttern (Abb. 7 Pkt. 1) und die Scheiben
(Abb. 7 Pkt. 2) von den Schrauben (Abb. 7
Pkt. 3) abschrauben. Montieren Sie den um 90° ge-
dreht Stützschlauch (Abb. 7 Pkt. 4), beachten Sie
die Kabel des Monitors und der Tastatur (Abb. 7
Pkt. 5) im Inneren. Das Gehäuse-Bildschirm
(Abb. 7 Pkt. 6) in den Monitor-Träger (Abb. 7
Pkt. 4) stecken. Den Monitor-Träger (Abb. 7
Pkt. 7) an dem Stützschlauch (Abb. 7 Pkt. 4)
anschrauben; befestigen Sie er durch die Mutter
(Abb. 7 Pkt. 8). Dann die vorher gelockerten Mut-
tern und Scheiben wieder schrauben.
Abb. 7
2. Schließen Sie die Stecker an den Energiequellen
und Monitor-Signal. Verbinden Sie den Kabel mit
der Tastatur.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO
3. Den Monitor befestigen (Abb. 8 Pkt. 1) an der
Halterung (Abb. 8 Pkt. 2) mit den mitgelieferten
Schrauben (Abb. 8 Pkt. 3) und Scheiben (Abb. 8
Pkt. 4).
Abb. 8
4. Montieren Sie das Gehäuse (Abb. 9 Pkt. 1) an der
Halterung (Abb. 9 Pkt. 2) mit den 6 mitgelieferten
Schrauben (Abb. 9 Pkt. 3) und Scheiben (Abb. 9
Pkt. 4).
Abb. 9
