9.2

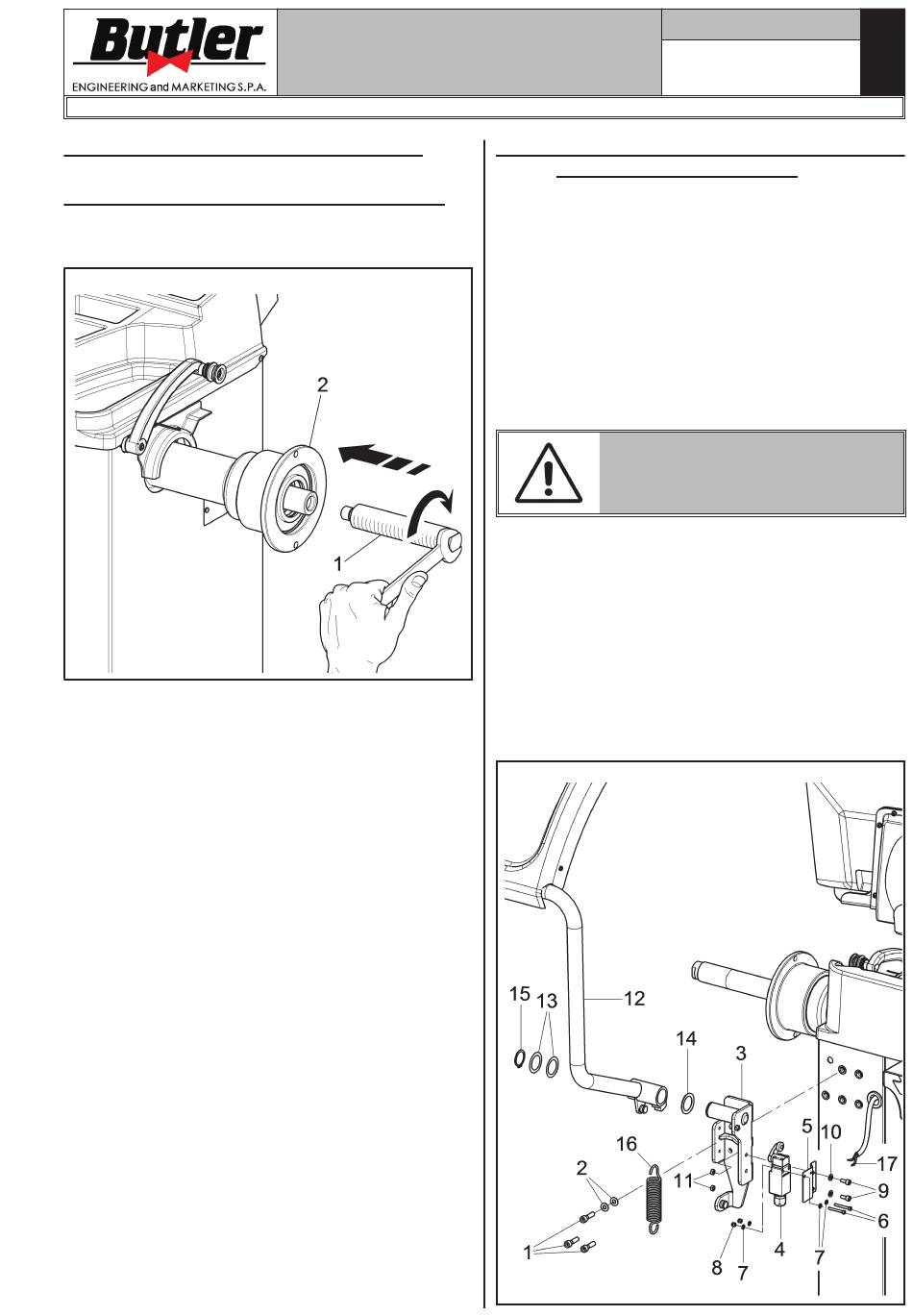

Vorgehensweise bei der Montage

9.2.1 Montage der Welle auf den Flansch

Mit einem 27 mm Gabelschlüssel die Welle (Abb. 5
Pkt. 1) auf den Flansch schrauben (Abb. 5 Pkt. 2).
Abb. 5
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO
9.2.2 Montage der Radschutzhaube (bei der
1. Mit einem Sechskantschlüssel die 3 Schrauben
2. Montieren Sie den Mikroschalter (Abb. 6 Pkt. 4) am
3. Befestigen Sie das Blech mit Mikroschalter an das
4. Montieren Sie das Schutzgehäuse (Abb. 6 Pkt. 12) an
5. Die Feder (Abb. 6 Pkt. 16) zwischen der Halterungs-
6. Die 2 vom Innenbereich (Abb. 6 Pkt. 17) des Gehäu-
Abb. 6
Seite 14 von 61
Modelle ohne Breitentaster)
(Abb. 6 Pkt. 1) und die Scheiben (Abb. 6 Pkt. 2) an
das Schutzgehäuse (Abb. 6 Pkt. 3) in den speziellen
Einsätzen an der Rückseite der Gehäuse einschrauben.
Blech (Abb. 6 Pkt. 5) mit Schrauben (Abb. 6 Pkt. 6),
Scheiben (Abb. 6 Pkt. 7) und Mutter (Abb. 6 Pkt. 8).
Schutzgehäuse(Abb. 6 Pkt. 3) durch die Schrauben
(Abb. 6 Pkt. 9), die Scheiben (Abb. 6 Pkt. 10) und
die Muttern (Abb. 6 Pkt. 11).
AUFPASSEN: STELLT MAN DEN
HEBEL DES MIKROSCHALTERS
(ABB. 6 PKT. 4) DURCH SCHRAU-
BENDREHER EIN.
die Halterung (Abb. 6 Pkt. 3) (die Scheiben (Abb. 6
Pkt. 13 und 14) zwischen legen) und klemmen Sie
das Schutzgehäuse mit dem Seeger (Abb. 6 Pkt. 15)
fest.
basis und dem Verankerungsstift anhaken.
ses kommenden Drähte auf die normalerweise offenen
Kontakte (NO) des Mikroschalters (Abb. 6 Pkt. 4)
anschließen.
1296-M024-01
DE
