Inbetriebnahme (Einstellungen/Optionen im Stellantrieb)
11.
Inbetriebnahme (Einstellungen/Optionen im Stellantrieb)
11.1.
Schaltwerkraum öffnen/schließen
68
SAVEx16.2/SARVEx 07.2
Bei Stellantrieben in Ausführung ohne mechanische Stellungsanzeige (Deckel ohne
Schauglas) müssen im Stellantriebe keine Einstellungen bei der Inbetriebnahme
vorgenommen werden.
Bei Ausführung mit selbsteinstellender mechanischer Stellungsanzeige [A] stellt sich
diese mit der ersten Fahrt (z.B. von ZU nach AUF) selbst ein. Diese Selbsteinstellung
erfolgt i.d.R. bereits mit Einstellung der Wegschaltung (Anfahren der Endlagen).
Eine manuelle Einstellung und somit ein Öffnen des Schaltwerkraums ist bei der
Inbetriebnahme daher nicht erforderlich.
Falls eine NICHT selbsteinstellende mechanische Stellungsanzeige [B] im Stellantrieb
eingebaut ist, muss der Schaltwerkraum bei der Inbetriebnahme geöffnet und die
Stellungsanzeige eingestellt werden.

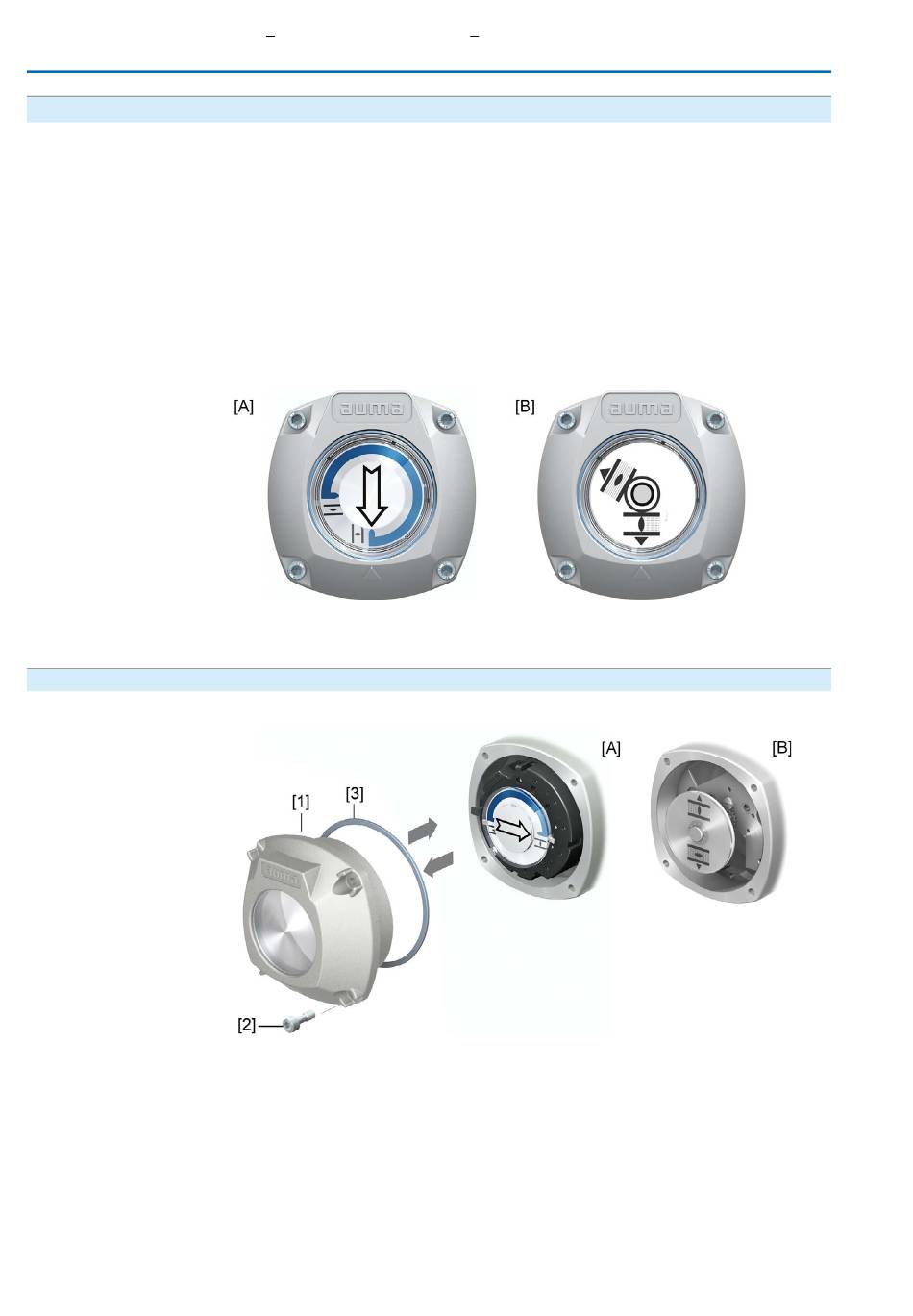

Bild 71: Mechanische Stellungsanzeigen
[A]
Mechanische Stellungsanzeige (selbsteinstellend)
[B]
Mechanische Stellungsanzeige über Anzeigemarke (nicht selbsteinstellend)
Bild 72: Schaltwerkraum öffnen/schließen
[A]
Mechanische Stellungsanzeige (selbsteinstellend)
[B]
Mechanische Stellungsanzeige über Anzeigemarke
