Auma SAR 07.2 Bedienungsanleitung

Auma SAR 07.2 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SAR 07.2:

Werbung

Quicklinks

Diese Anleitung herunterladen

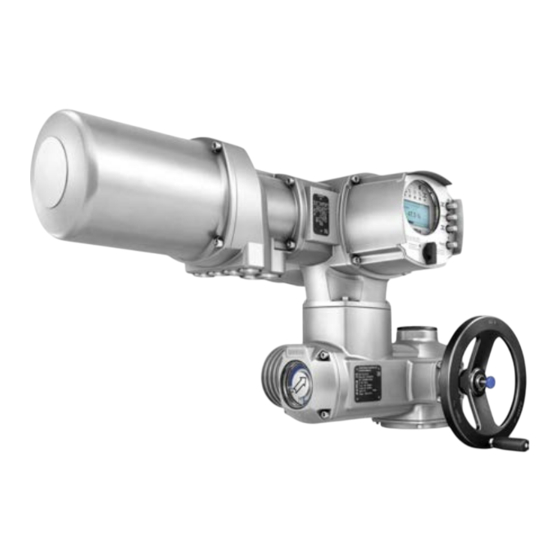

Drehantriebe
SA 07.2
SA 16.2
SAR 07.2
SAR 16.2
Steuereinheit: elektronisch (MWG)
mit Stellantriebs-Steuerung
AC 01.2 Non-Intrusive
Ansteuerung
Parallel
Profibus DP
Profinet
Modbus RTU
Modbus TCP/IP
Foundation Fieldbus
HART
Betriebsanleitung
Montage und Inbetriebnahme

Werbung

loading

Verwandte Anleitungen für Auma SAR 07.2

Inhaltszusammenfassung für Auma SAR 07.2

  • Seite 1 Drehantriebe SA 07.2 SA 16.2 SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) mit Stellantriebs-Steuerung AC 01.2 Non-Intrusive Ansteuerung Parallel Profibus DP Profinet Modbus RTU Modbus TCP/IP Foundation Fieldbus HART Betriebsanleitung Montage und Inbetriebnahme...
  • Seite 2 Zielgruppe: Dieses Dokument enthält Informationen für Montage-, Inbetriebnahme- und Wartungspersonal. Referenzunterlagen: Handbuch (Betrieb und Einstellung) Stellantriebs-Steuerung AC 01.2 Modbus TCP/IP Handbuch (Geräteintegration Feldbus) Stellantriebs-Steuerung AC 01.2 Modbus TCP/IP Referenzunterlagen sind im Internet unter http://www.auma.com erhältlich. Inhaltsverzeichnis Seite Sicherheitshinweise....................... 1.1. Voraussetzungen für den sicheren Umgang mit dem Produkt 1.2.
  • Seite 3 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inhaltsverzeichnis 6.3.4. Feldbusanschlussraum öffnen 6.3.5. Industrial Ethernet Leitung anschließen 6.3.6. Feldbusanschlussraum schließen 6.4. Kompaktversion Elektroanschluss SF für Modbus TCP/IP 6.4.1. Anschlussraum (für Netzanschluss) öffnen 6.4.2.
  • Seite 4 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inhaltsverzeichnis AC 01.2 Non-Intrusive Modbus TCP/IP 10.5.1. Drehrichtung an mechanischer Stellungsanzeige prüfen 10.5.2. Drehrichtung an Hohlwelle/Spindel prüfen 10.5.3. Wegschaltung prüfen Inbetriebnahme (Einstellungen/Optionen im Stellantrieb)..........11.1. Schaltwerkraum öffnen/schließen 11.2. Mechanische Stellungsanzeige (selbsteinstellend) 11.2.1.
  • Seite 5 Veränderungen am Gerät sind nur mit schriftlicher Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 sind für die Betätigung von Industriearmaturen, wie z. B.Ventilen, Schiebern, Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt.
  • Seite 6 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Sicherheitshinweise AC 01.2 Non-Intrusive Modbus TCP/IP Flurförderzeuge nach EN ISO 3691 Hebezeuge nach EN 14502 Personenaufzüge nach DIN 15306 und 15309 Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauerhaften Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche...
  • Seite 7 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Sicherheitshinweise Ergebnis einer Handlung Beschreibt das Ergebnis der vorangegangenen Handlung.
  • Seite 8 Drehantrieb Ein Drehantrieb ist ein Stellantrieb, der auf die Armatur ein Drehmoment über mindestens eine volle Umdrehung überträgt. AUMA Drehantrieb Bild 1: AUMA Drehantrieb SA 10.2 Drehantrieb mit Motor und Handrad Stellantriebs-Steuerung Ortssteuerstelle mit Display, (a) Wahlschalter und (b) Drucktaster Armaturenanschluss, z.B.
  • Seite 9 Die Software AUMA CDT ist über unsere Website im Internet unter www.auma.com kostenlos beziehbar. Die AUMA Cloud ist das Herz der digitalen AUMA Welt. Sie ist die interaktive Plattform, um die Instandhaltung von AUMA Stellantrieben effizient und kostenorientiert zu organisieren. In der AUMA Cloud lassen sich Gerätedaten von allen Stellantrieben in einer Anlage sammeln und übersichtlich darstellen.
  • Seite 10 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Typenschild AC 01.2 Non-Intrusive Modbus TCP/IP Typenschild Bild 4: Anordnung der Typenschilder Typenschild Stellantrieb Typenschild Stellantriebs-Steuerung Typenschild Motor Zusatzschild, z.B. KKS-Schild Typenschild Stellantrieb Bild 5: Typenschild Stellantrieb (Beispiel) (= Herstellerlogo);...
  • Seite 11 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Typenschild Typenschild Stellantriebs-Steuerung Bild 6: Typenschild Stellantriebs-Steuerung (Beispiel) Typenbezeichnung Auftragsnummer Seriennummer Anschlussplan Stellantrieb Schaltplan Stellantriebs-Steuerung Netzspannung AUMA Leistungsklasse Schaltgeräte zul. Umgebungstemperatur Schutzart [10] Ansteuerung [11]...
  • Seite 12 Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com > Service & Support > myAUMA bieten wir einen Service an, über den ein berechtigter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische...
  • Seite 13 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Typenschild Mit unserer AUMA Assistant App können Sie den DataMatrix-Code einscannen DataMatrix-Code und erhalten damit als autorisierter Benutzer den direkten Zugriff auf auftragsbezogene Dokumente des Produktes ohne die Auftrags- oder Seriennummer eingeben zu müssen.
  • Seite 14 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Transport und Lagerung AC 01.2 Non-Intrusive Modbus TCP/IP Transport und Lagerung 4.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Stellantrieb Schwebende Last! Tod oder schwere Verletzungen. NICHT unter schwebender Last aufhalten.
  • Seite 15 SA 16.2/ VD... SAR 16.2 AD... Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM, mit Drehstrommotor, Elektroanschluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. Tabelle 7: Gewichte Drehantriebe SA 07.2 SA 16.2 / SAR 07.2 SAR 16.2...
  • Seite 16 FN... 80-... / FN... 90-... SAR 14.6 FN... 112-... SA 16.2/ FN... 100-... SAR 16.2 Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM, mit Gleichstrommotor, Elektroanschluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. Tabelle 9: Gewichte Anschlussform Typenbezeichnung Flanschgröße [kg] A 07.2...
  • Seite 17 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Transport und Lagerung Mögliche Schäden durch zu tiefe Temperaturen! Die Stellantriebs-Steuerung darf nur bis zu einer Temperatur von 30 °C dauer- haft gelagert werden. Auf Anfrage darf die Stellantriebs-Steuerung in speziellen Fällen auch bei Temperaturen bis zu 60 °C für kurze Zeit transportiert werden.
  • Seite 18 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Modbus TCP/IP Montage 5.1. Einbaulage Bei Verwendung von Fett als Schmierstofftyp kann das hier beschriebene Produkt in beliebiger Einbaulage betrieben werden. Bei Verwendung von Öl statt Fett im Getrieberaum des Stellantriebs ist eine senkrechte Einbaulage, mit Flansch nach unten vorgeschrieben.
  • Seite 19 Hohlwelle des Stellantriebs auf die Armaturenspindel [3]. Die Anschlussform A kann Schubkräfte aufnehmen. Zur Anpassung der Stellantriebe an bauseits vorhandene Anschlussformen A mit Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden.
  • Seite 20 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Modbus TCP/IP 5.3.2.1. Drehantrieb mit Anschlussform A anbauen Falls die Anschlussform A bereits am Drehantrieb montiert ist: Schrauben [3] zum Drehantrieb lösen und Anschlussform A [2] abnehmen.
  • Seite 21 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Montage Drehantrieb so auf Armaturenspindel aufsetzen, dass die Mitnehmer der Ge- windebuchse in die Abtriebshülse eingreifen. Bild 14: Bei richtigem Eingriff liegen die Flansche bündig aufeinander.
  • Seite 22 AC 01.2 Non-Intrusive Modbus TCP/IP 5.3.2.2. Gewindebuchse Anschlussform A fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. Information Genaue Ausführung des Produkts siehe auftragsbezogenes Datenblatt oder AUMA Assistant App. Bild 16: Anschlussform A Gewindebuchse Axial-Nadellager [2.1] Axial-Lagerscheibe [2.2] Axial-Nadelkranz...
  • Seite 23 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Montage 5.3.3. Anschlussformen B /C /D und E Bild 17: Montageprinzip Flansch Drehantrieb (z.B. F07) Hohlwelle Abtriebshülse (Abbildungsbeispiele) Getriebe-/Armaturenwelle Verbindung zwischen Hohlwelle und Armatur bzw. Getriebe über Abtriebshülse, die Kurzbeschreibung über einen Sicherungsring in der Hohlwelle des Drehantriebs befestigt ist.
  • Seite 24 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Modbus TCP/IP 5.3.3.1. Drehantrieb mit Anschlussform B anbauen Bild 18: Montage Anschlussformen B Drehantrieb Armatur/Getriebe Armaturen-/Getriebewelle Vorgehensweise Prüfen, ob Anschlussflansche zusammenpassen. Prüfen, ob Anschlussform des Drehantriebs [1] mit Anschlussform der Arma- tur/Getriebe bzw.
  • Seite 25 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Montage 5.4. Zubehör zur Montage 5.4.1. Spindelschutzrohr für steigende Armaturenspindel Bild 19: Montage Spindelschutzrohr Schutzkappe für Spindelschutzrohr (aufgesteckt) [1]* Option: Schutzkappe aus Stahl (verschraubt) Spindelschutzrohr...
  • Seite 26 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Montage AC 01.2 Non-Intrusive Modbus TCP/IP 5.5. Montagepositionen der Ortssteuerstelle Bild 21: Montagepositionen Die Montageposition der Ortssteuerstelle wird entsprechend der Bestellung ausgeführt. Sollte nach dem Anbau an die Armatur bzw. an das Getriebe, vor Ort, die Ortssteuerstelle ungünstig positioniert sein, kann die Position auch nachträglich...
  • Seite 27 Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche plan am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Die Stellantriebs-Steuerungen (Stellantriebe) sind für den Einsatz in TN- und TT Zulässige Netzformen...
  • Seite 28 32 A (g/R) I²t<1 500A²s Thyristor B3 bis 5,5 kW 63 A (g/R) I²t<5 000A²s Die AUMA Leistungsklasse (A1, B1, ...) ist auf dem Typenschild der Stellantriebs-Steuerung ange- geben Bei Verwendung von Sicherungsautomaten muss der Anlaufstrom (I ) des Motors beachtet werden (siehe elektrisches Datenblatt).
  • Seite 29 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Elektroanschluss Anschlussleitung mit geeigneter Mindestbemessungstemperatur verwenden. Bei Anschlussleitungen die UV-Strahlungen ausgesetzt sind (z.B. im Freien) UV-beständige Leitungen verwenden. Für den Anschluss von Stellungsgebern müssen abgeschirmte Leitungen ver- wendet werden.
  • Seite 30 Steckbarer Elektroanschluss mit Schraubklemmen für Leistungs- und Steuerkontakte. Kurzbeschreibung Steuerkontakte optional auch als Crimpanschluss. Ausführung SJ. Zum Anschluss der Leistungs- und Steuerkontakte wird der AUMA Rundsteckverbinder abgezogen und das Buchsenteil aus dem Anschlussgehäuse herausgenommen. Zum Anschluss der Feldbusleitungen muss nur der Deckel...
  • Seite 31 (starr) (flexibel oder starr) Bei einigen Sondermotoren erfolgt der Anschluss der Leistungsklemmen (U1, V1, Information W1, U2, V2, W2) nicht über den AUMA Rundsteckverbinder, sondern über ein Klemmbrett direkt am Motor. 6.3.1. Anschlussraum (für Netzanschluss) öffnen Bild 24: Netzanschlussraum öffnen Anschlussgehäuse...
  • Seite 32 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive Modbus TCP/IP Kabelverschraubungen [8] passend zu Anschlussleitungen einsetzen. Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet, wenn geeignete Kabelverschraubungen verwendet werden. Bild 25: Beispiel: Typenschild Schutzart IP68 Nicht benötigte Kabeleinführungen [6] mit geeigneten Verschlussstopfen [7]...
  • Seite 33 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Elektroanschluss Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter! Stromschlag möglich. Alle Schutzleiter anschließen. Schutzleiteranschluss mit externem Schutzleiter der Anschlussleitung verbinden. Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen.
  • Seite 34 Schrauben Deckel O-Ring Kabeleinführungen Feldbusleitungen Verschlussstopfen Zum Anschluss der Industrial Ethernet Leitung im AUMA Rundsteckverbinder wird ein feldkonfektionierbarer Ethernet Stecker verwendet. Die Anschlussplatine ist nach Abnehmen des Deckels [1] gut zugänglich. Stromschlag durch gefährliche Spannung! Bei Nichtbeachtung sind Tod oder schwere gesundheitliche Schäden die Folge.
  • Seite 35 RJ-45 Steckbuchse für Anschluss der Industrial Ethernet Leitung Spannungsversorgung Leitung anschließen Leitungen an RJ-45 Stecker, entsprechend den Angaben des Steckerherstellers anschließen. Bei Verwendung eines von AUMA mitgelieferten RJ-45 Steckers, beiliegende Montageanleitung beachten. RJ-45 Stecker in Anschluss für die Ethernet Leitung [1] einstecken.
  • Seite 36 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive Modbus TCP/IP 6.3.6. Feldbusanschlussraum schließen Bild 31: Feldbusanschlussraum schließen Deckel (Feldbusanschlussraum) Schrauben Deckel O-Ring Kabeleinführungen Feldbusleitungen Verschlussstopfen Dichtflächen an Deckel [1] und Gehäuse säubern. Dichtflächen mit säurefreiem Fett (z.B. Vaseline) leicht einfetten.
  • Seite 37 (starr) (flexibel oder starr) Bei einigen Sondermotoren erfolgt der Anschluss der Leistungsklemmen (U1, V1, Information W1, U2, V2, W2) nicht über den AUMA Rundsteckverbinder, sondern über ein Klemmbrett direkt am Motor. 6.4.1. Anschlussraum (für Netzanschluss) öffnen Bild 33: Netzanschlussraum öffnen Anschlussgehäuse...
  • Seite 38 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive Modbus TCP/IP Kabelverschraubungen [8] passend zu Anschlussleitungen einsetzen. Die auf dem Typenschild angegebene Schutzart IP... ist nur gewährleistet, wenn geeignete Kabelverschraubungen verwendet werden. Bild 34: Beispiel: Typenschild Schutzart IP68 Nicht benötigte Kabeleinführungen [6] mit geeigneten Verschlussstopfen [7]...
  • Seite 39 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Elektroanschluss Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter! Stromschlag möglich. Alle Schutzleiter anschließen. Schutzleiteranschluss mit externem Schutzleiter der Anschlussleitung verbinden. Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen.
  • Seite 40 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss AC 01.2 Non-Intrusive Modbus TCP/IP 6.4.3. Anschlussraum (für Netzanschluss) schließen Bild 36: Netzanschlussraum schließen Anschlussgehäuse Schrauben Anschlussgehäuse O-Ring Schrauben Buchsenteil Buchsenteil Kabelverschraubung (nicht im Lieferumfang enthalten) Verschlussstopfen Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich.
  • Seite 41 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Elektroanschluss 6.4.4. Industrial Ethernet Leitung anschließen M12 Stecker für Anschluss der Industrial Ethernet Leitung M12 Anschluss Schutzkappe abnehmen. Leitung anschließen M12 Stecker [1] in M12 Anschluss für die Ethernet Leitung [2] einstecken.
  • Seite 42 Stellungsgeber (EWG, RWG, IWG, Potentiometer). Diese dürfen der Isolationsprüfung nicht unterzogen werden. 6.5.2. Halterahmen Bild 38: Halterahmen, Beispiel mit AUMA Rundsteckverbinder und Deckel Halterahmen zur sicheren Verwahrung eines abgezogenen Steckers oder Deckels. Anwendung Zum Schutz gegen direkte Berührung der Kontakte und gegen Umwelteinflüsse.
  • Seite 43 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Elektroanschluss 6.5.3. Zwischenrahmen DS zur doppelten Abdichtung Bild 39: Elektroanschluss mit Zwischenrahmen DS Elektroanschluss Zwischenrahmen DS Bei Abnahme des Elektroanschlusses oder durch undichte Kabelverschraubungen Anwendung kann Staub und Feuchtigkeit in das Gehäuseinnere eindringen.
  • Seite 44 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Modbus TCP/IP Bedienung 7.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Stellantrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt.
  • Seite 45 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Bedienung Bild 42: Handrad ohne/mit Überlastschutz Handrad ohne Überlastschutz (Standard) Handrad mit Überlastschutz/Sicherheitsnabe (Option) 7.2. Motorbetrieb Schäden an Armatur bei falscher Grundeinstellung! Vor einer elektrischen Bedienung des Stellantriebs Grundeinstellungen „Ab- schaltart“...
  • Seite 46 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Modbus TCP/IP Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungen möglich Oberflächentemperatur prüfen und Schutzhandschuhe tragen. Wahlschalter [5] in Stellung Ortsbedienung (ORT) stellen.
  • Seite 47 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Bedienung Bild 44: [1 4] Drucktaster bzw. Navigationshilfe Wahlschalter Display Tabelle 26: Wichtige Drucktasterfunktionen zur Menübedienung Drucktaster Navigationshilfe Funktionen im Display Auf ▲ Seite/Auswahl wechseln Werte ändern...
  • Seite 48 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Bedienung AC 01.2 Non-Intrusive Modbus TCP/IP Bild 46: Kennzeichnung mit ID ID beginnt mit = Statusmenü ID beginnt mit = Hauptmenü Zwischen Statusmenü S und Hauptmenü M kann gewechselt werden: Gruppen wechseln Dazu, in Wahlschalterstellung 0 (AUS), Drucktaster C ca.
  • Seite 49 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Bedienung Jeder Benutzer hat ein eigenes Passwort und berechtigt zu unterschiedlichen Aktionen. Tabelle 27: Benutzer und Berechtigungen Benutzer (Level) Berechtigung/Passwort Beobachter (1) Einstellungen überprüfen Kein Passwort erforderlich Bediener (2) Einstellungen ändern...
  • Seite 50 Dadurch wird ein unbefugtes Nutzen durch systematisches Ausprobieren verhindert. Die Zeitsperre wird sowohl bei Fehleingaben über die Ortssteuerstelle, als auch bei Fehleingaben über Software Tools (AUMA CDT, AUMA Assistant App) aktiviert. Nach fünf aufeinanderfolgenden Fehlversuchen wird die weitere Eingabe für eine Minute gesperrt.
  • Seite 51 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Bedienung Ok drücken. Sprache ändern Anzeige zeigt: ▶ Sprache Ok drücken. Anzeige zeigt die eingestellte Sprache, z. B. : ▶ Deutsch Unterste Zeile der Anzeige zeigt: Sichern →...
  • Seite 52 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Modbus TCP/IP Anzeigen 8.1. Anzeigen bei Inbetriebnahme Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der LED Test Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig...
  • Seite 53 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Anzeigen 8.2. Anzeigen im Display Menüs und Funktionen sind abhängig von der Firmware der Stellantriebs- Steuerung! Sollten Sie Menüs oder Funktionen vermissen, wenden Sie sich bitte an den AUMA Service.
  • Seite 54 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Modbus TCP/IP Bild 57: Endlage ZU/AUF erreicht Stellantrieb ist in Endlage ZU 100% Stellantrieb ist in Endlage AUF Drehmoment (S0002) Die Anzeige S0002 zeigt das an der Welle anliegende Drehmoment.
  • Seite 55 Pause bei Fahrt in Richtung AUF Pause bei Fahrt in Richtung AUF und 8.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005:...
  • Seite 56 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Modbus TCP/IP die Anzahl der aufgetretenen Warnungen nach ca. 3 Sekunden ein blinkendes Fragezeichen Bild 63: Warnungen Für weitere Informationen siehe auch <Störungsbehebung>. Nicht bereit FERN (S0006) Die Anzeige S0006 zeigt die Meldungen der Gruppe Nicht bereit FERN.
  • Seite 57 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Anzeigen Bild 66: Außerhalb der Spezifikation Für weitere Informationen siehe auch <Störungsbehebung>. Funktionskontrolle (S0009) Die Anzeige S0009 zeigt Meldungen der Funktionskontrolle nach der NAMUR-Empfehlung NE 107.
  • Seite 58 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Anzeigen AC 01.2 Non-Intrusive Modbus TCP/IP Für weitere Informationen siehe auch <Störungsbehebung>. 8.3. Meldeleuchten der Ortssteuerstelle Bild 70: Anordnung und Bedeutung der Meldeleuchten Beschriftung mit Symbolen (Standard) Beschriftung mit Ziffern 1...
  • Seite 59 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Anzeigen 8.4. Optionale Anzeigen 8.4.1. Mechanische Stellungsanzeige (selbsteinstellend) Bild 71: Mechanische Stellungsanzeige Endlage AUF erreicht Endlage ZU erreicht ist unabhängig von der Stromversorgung Eigenschaften dient als Laufanzeige: Anzeigescheibe (mit Pfeil ) dreht sich, wenn der An- trieb läuft und zeigt somit kontinuierlich die Armaturenstellung...
  • Seite 60 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Meldungen (Ausgangssignale) AC 01.2 Non-Intrusive Modbus TCP/IP Meldungen (Ausgangssignale) 9.1. Zustandsmeldungen über Melderelais (digitale Ausgänge) Melderelais sind nur dann verfügbar, wenn zusätzlich zur Kommunikationsschnittstelle Voraussetzungen eine parallele Schnittstelle vorhanden ist.
  • Seite 61 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Grundeinstellungen) Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Antriebs verhindert. Die Spannungsversorgung der Steuerung bleibt bestehen.
  • Seite 62 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Modbus TCP/IP Ändern drücken. Anzeige zeigt: ▶ Spezialist (4) Benutzer anmelden Auf ▲ Ab ▼ Benutzer wählen: Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher Dabei bedeutet: schwarzes Dreieck: ▶...
  • Seite 63 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Grundeinstellungen) Auf ▲ Ab ▼ Auswahl treffen: ZU oder AUF ▶ Abschaltmoment ZU ▶ Abschaltmoment AUF Das schwarze Dreieck ▶ zeigt die aktuelle Auswahl.
  • Seite 64 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Modbus TCP/IP 10.3. Wegschaltung einstellen Schäden an der Armatur/Getriebe bei falscher Einstellung! Bei Einstellung im Motorbetrieb: Fahrt rechtzeitig vor Endanschlag unterbrechen (Drucktaster STOP drücken). Bei wegabhängiger Abschaltung aufgrund von möglichem Nachlauf ausreichend Puffer zwischen Endlage und mechanischem Endanschlag berücksichtigen.
  • Seite 65 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Grundeinstellungen) Endlagenposition ZU neu setzen: Endlage ZU setzen CMD0009 9.1 Bei großem Hub: Wahlschalter in Stellung Ortsbedienung (ORT) stellen und Antrieb im Motorbetrieb über Drucktaster (ZU) in Richtung Endlage fahren.
  • Seite 66 Baudrate = Auto Parity/ Stop Bit = Gerade, 1 Stop Bit Überwachungszeit = 15 Sekunden Information Der Parameter MD2 Slave Adresse ist nur bei AUMA Redundanz I (Option) vorhan- den. Für weitere Einstellungen und Informationen z.B. zur Redundanz, siehe Handbuch (Geräteintegration).
  • Seite 67 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Grundeinstellungen) Stellantrieb im Handbetrieb in Mittelstellung, bzw. in ausreichende Entfernung zur Endlage fahren. Stellantrieb in Laufrichtung ZU einschalten und Drehrichtung an mechanischer Stellungsanzeige beobachten: Bei selbsteinstellender mechanischer Stellungsanzeige: Die Drehrichtung stimmt, wenn der Stellantrieb in Richtung ZU fährt und...
  • Seite 68 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) AC 01.2 Non-Intrusive Modbus TCP/IP 10.5.2. Drehrichtung an Hohlwelle/Spindel prüfen Bild 75: Drehrichtung der Hohlwelle/Spindel bei Fahrt in Richtung ZU (Ausführung „rechtsdrehend schließen“) Gewindestopfen Dichtung Hohlwelle Schutzkappe für Spindelschutzrohr...
  • Seite 69 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Grundeinstellungen) Antrieb über Drucktaster AUF, HALT, ZU betätigen. Die Wegschaltung ist richtig eingestellt, wenn (Standard-Signalisierung): die gelbe Meldeleuchte/LED1 in Endlage ZU leuchtet die grüne Meldeleuchte/LED5 in Endlage AUF leuchtet die Meldeleuchten nach Fahrt in Gegenrichtung wieder erlöschen...
  • Seite 70 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) Bei Stellantrieben in Ausführung ohne mechanische Stellungsanzeige (Deckel ohne Schauglas) müssen im Stellantriebe keine Einstellungen bei der Inbetriebnahme vorgenommen werden.
  • Seite 71 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) 11.2. Mechanische Stellungsanzeige (selbsteinstellend) Bild 78: Mechanische Stellungsanzeige (selbsteinstellend) Die selbsteinstellende mechanische Stellungsanzeige zeigt die Armaturenstellung über einen Pfeil . Bei korrekter Einstellung zeigt der Pfeil in den Endlagen auf das Symbol (AUF) bzw.
  • Seite 72 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) AC 01.2 Non-Intrusive Modbus TCP/IP Einstellung prüfen: Die mechanische Stellungsanzeige ist richtig eingestellt, wenn der Winkel zwi- schen den Symbolen (AUF) und (ZU) zwischen ca. 120° und 280° beträgt.
  • Seite 73 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) 11.3. Mechanische Stellungsanzeige über Anzeigemarke (nicht selbsteinstellend) Bild 82: Mechanische Stellungsanzeige über Anzeigemarke Die mechanische Stellungsanzeige zeigt die Armaturenstellung über zwei...
  • Seite 74 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) AC 01.2 Non-Intrusive Modbus TCP/IP Anzeigescheibe abziehen. Dazu evtl. Gabelschlüssel als Hebel verwenden. Anhand der Tabelle überprüfen, ob U/Hub des Stellantriebs mit der Einstellung des Untersetzungsgetriebes (Stufen 1 9) übereinstimmt.
  • Seite 75 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme (Einstellungen/Optionen im Stellantrieb) Bild 83: Steuereinheit mit U-Getriebe Schraube Kronrad...
  • Seite 76 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Modbus TCP/IP Störungsbehebung 12.1. Fehler bei der Inbetriebnahme Tabelle 33: Fehler bei der Bedienung/Inbetriebnahme Fehler Beschreibung/Ursache Abhilfe Mechanische Stellungsanzeige lässt Das Untersetzungsgetriebe passt nicht zu den Getriebestufe des Untersetzungsgetriebes einstel- sich nicht einstellen.
  • Seite 77 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Störungsbehebung Tabelle 35: Warnungen und Außerhalb der Spezifikation Anzeige im Display Beschreibung/Ursache Abhilfe Konfigurationswrn Sammelmeldung 06: Drucktaster Details drücken, um Einzelmeldun- Mögliche Ursache: gen zu sehen.
  • Seite 78 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Modbus TCP/IP Tabelle 36: Fehler und Ausfall Anzeige im Display Beschreibung/Ursache Abhilfe Konfigurationsfehler Sammelmeldung 11: Drucktaster Details drücken, um Einzelmeldun- Konfigurationsfehler vorhanden gen zu sehen. Zur Beschreibung der Einzelmeldungen siehe Handbuch (Betrieb und Einstellung).
  • Seite 79 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Störungsbehebung Fehler und Ausfall Anzeige im Display Beschreibung/Ursache Abhilfe Wrn Eingang AIN 2 Signalausfall Analogeingang 2. Verdrahtung prüfen. Drehrichtung falsch Der Motor dreht sich entgegen des konfigurierten Ansteuerung der Fahrbefehle prüfen.
  • Seite 80 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Modbus TCP/IP Nicht bereit FERN und Funktionskontrolle (Sammelmeldung 04) Anzeige im Display Beschreibung/Ursache Abhilfe Interlock Bypass Die Bypass Funktion ist verriegelt. Zustände von Haupt- und Bypass-Armatur prüfen.
  • Seite 81 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Störungsbehebung Bild 84: Sicherungshalter aus Stiftteil herausziehen, Sicherungsdeckel öffnen und alte Sicherungen durch neue Sicherungen austauschen. 12.3.2.2. Sicherungen F3/F4 prüfen/austauschen Schrauben [1] lösen und Deckel [2] auf der Rückseite der Stellantriebs-Steue- rung öffnen.
  • Seite 82 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung AC 01.2 Non-Intrusive Modbus TCP/IP Die Statusanzeige S0007 bzw. S0011 Ausfall zeigt einen Fehler. Unter Details wird der Fehler Thermofehler angezeigt. Bevor eine Weiterfahrt erfolgen kann muss der Motor abkühlen.
  • Seite 83 Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind im Internet (www.auma.com) zu finden.
  • Seite 84 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Instandhaltung und Wartung AC 01.2 Non-Intrusive Modbus TCP/IP 13.2. Wartung Bei der Wartung müssen die mechanischen Teile der Handumschaltung, Handbetrieb insbesondere die Motorkupplung und Haltefeder überprüft werden. Bei sichtbarem Verschleiß sind die Teile auszutauschen.
  • Seite 85 Information geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 14.1. Technische Daten Drehantrieb...
  • Seite 86 Verschmutzungsgrad 4 (im geschlossenen Zustand), Verschmutzungsgrad 2 (intern) 60664-1 Schwingungsfestigkeit nach 2 g, von 10 bis 200 Hz (für Stellantriebe in Ausführung AUMA NORM) IEC 60068-2-6 1 g, von 10 bis 200 Hz (für Stellantrieb mit angebauter AUMA Stellantriebs-Steuerung) Beständig gegen Schwingungen und Vibrationen beim Anfahren bzw. bei Störungen der Anlage. Eine Dauerfestigkeit kann daraus nicht abgeleitet werden.
  • Seite 87 Einsatzbedingungen Farbe Standard: AUMA silbergrau (ähnlich RAL 7037) Option: Lieferbare Farbtöne auf Anfrage Lebensdauer AUMA Drehantriebe erfüllen bzw. übertreffen die Lebensdaueranforderungen der EN 15714-2. Detail- lierte Informationen erhalten Sie auf Anfrage. Geräuschstärke < 72 dB (A) Sonstiges EU-Richtlinien Maschinenrichtlinie 2006/42/EG...
  • Seite 88 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Technische Daten AC 01.2 Non-Intrusive Modbus TCP/IP Ausstattung und Funktionen Modbus TCP/IP Schnittstelle mit 2 freie analoge Eingänge (0/4 20 mA), 4 freie digitale Eingänge zusätzlichen Eingangssignalen Signalübertragung erfolgt über die Feldbusschnittstelle (Option) Eingänge AUF, HALT, ZU, NOT, I/O Interface, MODE (über Optokoppler, davon AUF, HALT, ZU,...
  • Seite 89 Bluetooth Klasse II Chip, Version 2.1: mit einer Reichweite von bis zu 10 m in industrieller Umgebung, unterstützt das Bluetooth-Profil SPP (Serial Port Profile). Kommunikationsschnittstelle Benötigtes Zubehör: AUMA CDT (Inbetriebnahme- und Diagnosewerkzeug für Windows basierte PC) AUMA Assistant App (Inbetriebnahme- und Diagnosewerkzeug für Android Geräte) Anwendungsfunktionen Standard: Abschaltart: einstellbar, weg- oder drehmomentabhängig, für Endlage AUF und End-...
  • Seite 90 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Technische Daten AC 01.2 Non-Intrusive Modbus TCP/IP Ausstattung und Funktionen Überwachungsfunktionen Überlastschutz der Armatur: einstellbar, führt zur Abschaltung und erzeugt Fehlermeldung Überwachung der Motortemperatur (Thermoüberwachung): führt zur Abschaltung und erzeugt Fehlermeldung Überwachung der Heizung im Stellantrieb: erzeugt Warnmeldung...
  • Seite 91 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Technische Daten Allgemeine Daten Modbus TCP/IP Kommunikationsprotokoll Modbus TCP/IP gemäß IEC 61158 und IEC 61784 Netzwerk Topologie Stern-Struktur/ Punkt-zu-Punkt Verdrahtung Übertragungsmedium IEC IEEE 802.3, Leitungsempfehlung: Cat. 6 Übertragungsrate/Leitungslänge...
  • Seite 92 Stellantrieb ein MWG erforderlich. Parametrierprogramm AUMA CDT (Inbetriebnahme- und Diagnosewerkzeug für Windows basierte PC) AUMA Assistant App (Inbetriebnahme- und Diagnosewerkzeug für Android Geräte) Drehmomentmessflansch DMF Zubehör zur Drehmomentmessung für SA/SAR 07.2 bis SA/SAR 16.2 Sonstiges Gewicht ca. 7 kg (mit AUMA Rundsteckverbinder) EU-Richtlinien...
  • Seite 93 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Ersatzteilliste Ersatzteilliste 15.1. Drehantriebe SA 07.2 SA 16.2/SAR 07.2 SAR 16.2...
  • Seite 94 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
  • Seite 95 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Ersatzteilliste 15.2. Stellantriebs-Steuerung AC 01.2 mit Elektroanschluss SJ...
  • Seite 96 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
  • Seite 97 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Ersatzteilliste 15.3. Stellantriebs-Steuerung AC 01.2 SF Kompakt...
  • Seite 98 Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
  • Seite 99 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP...
  • Seite 100 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP...
  • Seite 101 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Stichwortverzeichnis Stichwortverzeichnis DataMatrix-Code Digitale Ausgänge Direktaufruf über ID Abnahmeprüfzeugnis Display (Anzeigen) Absicherung bauseits Double Sealed Analoge Meldungen Drehmoment - Anzeige im Anschlussform A Display Anschlussformen...
  • Seite 102 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) Stichwortverzeichnis AC 01.2 Non-Intrusive Modbus TCP/IP Inbetriebnahme Ortsbedienung Inbetriebnahme (Anzeigen im Ortssteuerstelle Display) Instandhaltung Parität Intrusive Passwort Isolierstoffklasse 11, 85 Passwort ändern Istwert - Anzeige im Display Passwort eingeben Personenqualifikation...
  • Seite 103 SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Steuereinheit: elektronisch (MWG) AC 01.2 Non-Intrusive Modbus TCP/IP Stichwortverzeichnis Technische Daten Temperaturschutz Tippbetrieb Transport Typenbezeichnung 10, 11 Typenschild Überlastschutz Überspannungskategorie 85, 87 Überwachungszeit Umgebungstemperatur 10, 11, 86, 91 Untersetzungsgetriebe Verbindungsleitung Verschlussschrauben Verschlussstopfen Versorgungsnetze...
