Mechanische Stellungsanzeige (selbsteinstellend)

Information
11.2.1.

Mechanische Stellungsanzeige einstellen

SARVEx16.2 Steuereinheit: elektronisch (MWG)
Entzündung explosionsfähiger Atmosphäre durch Funkenbildung
Tod oder schwere Verletzungen können die Folge sein.
Vor dem Öffnen der druckfesten Kapselung Gas- und Spannungsfreiheit sicher-
stellen.
Nach dem Abschalten der Spannung mindestens 30 Sekunden warten. Erst
danach das Gehäuse öffnen.
Deckel und Gehäuseteile sorgfältig behandeln.
Spaltflächen dürfen keine Beschädigungen oder Verunreinigungen aufweisen.
Deckel bei der Montage nicht verkanten.
1. Schrauben [2] lösen und Deckel [1] am Schaltwerkraum abnehmen.
2. Dichtflächen an Deckel und Gehäuse säubern.
3. Spaltflächen mit säurefreiem Korrosionsschutzmittel konservieren.
4. Prüfen, ob O-Ring [3] in Ordnung ist, falls schadhaft durch Neuen ersetzen.
5. O-Ring mit säurefreiem Fett (z.B. Vaseline) leicht einfetten und richtig einlegen.
6. Deckel [1] am Schaltwerkraum aufsetzen.
7. Schrauben [2] gleichmäßig über Kreuz anziehen.

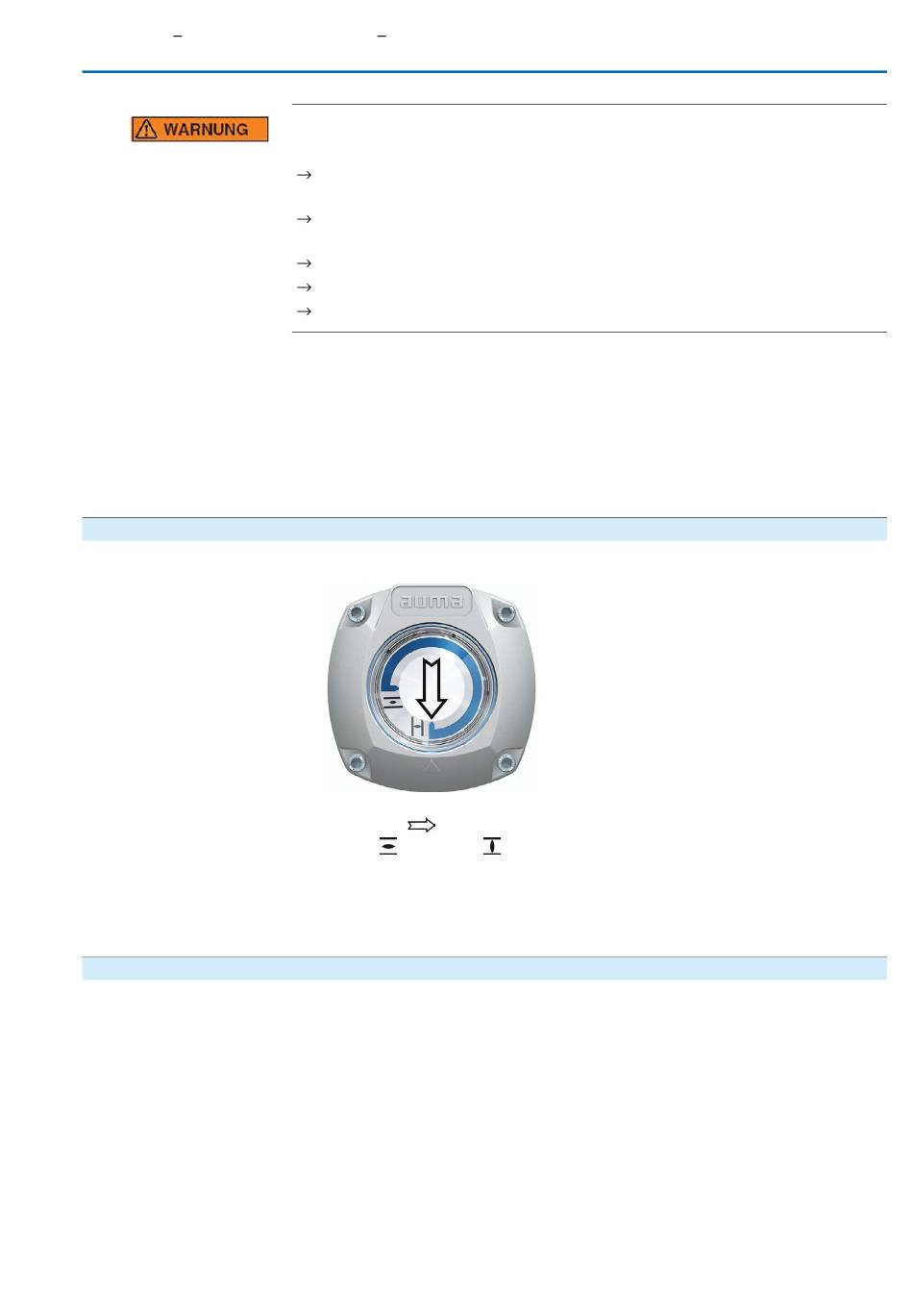

Bild 73: Mechanische Stellungsanzeige (selbsteinstellend)
Die selbsteinstellende mechanische Stellungsanzeige zeigt die Armaturenstellung
über einen Pfeil . Bei korrekter Einstellung zeigt der Pfeil in den Endlagen auf
das Symbol (AUF) bzw.
Die Stellungsanzeige befindet sich im Schaltwerkraum des Stellantriebs. Ein Öffnen
des Schaltwerkraums zur manuellen Einstellung ist nur erforderlich, falls die einge-
stellte Getriebestufe verändert werden muss, oder falls bei der Inbetriebnahme die
ab Werk eingestellte Endlage ZU (oder AUF) verändert wird.
1. Armatur in Endlage ZU fahren.
Inbetriebnahme (Einstellungen/Optionen im Stellantrieb)
(ZU).
