6.2.2. Leitungen anschließen
SARVEx16.2 Steuereinheit: elektronisch (MWG)
2. Kabelverschraubungen passend zu Anschlussleitungen einsetzen.
Information: Bei der Auswahl der Kabelverschraubungen Zündschutzart (mit
Ex e bzw. Ex d Zulassung) und Schutzart IP (siehe Typenschild) beachten.
Die auf dem Typenschild angegebene Schutzart IP ist nur gewährleistet, wenn
entsprechend geeignete Kabelverschraubungen verwendet werden. Angaben
zu Gewindeart und Gewindegrößen stehen auf dem Prüfschild
Explosionsschutzausführung. Siehe Kapitel <Identifizierung/Typenschild>.

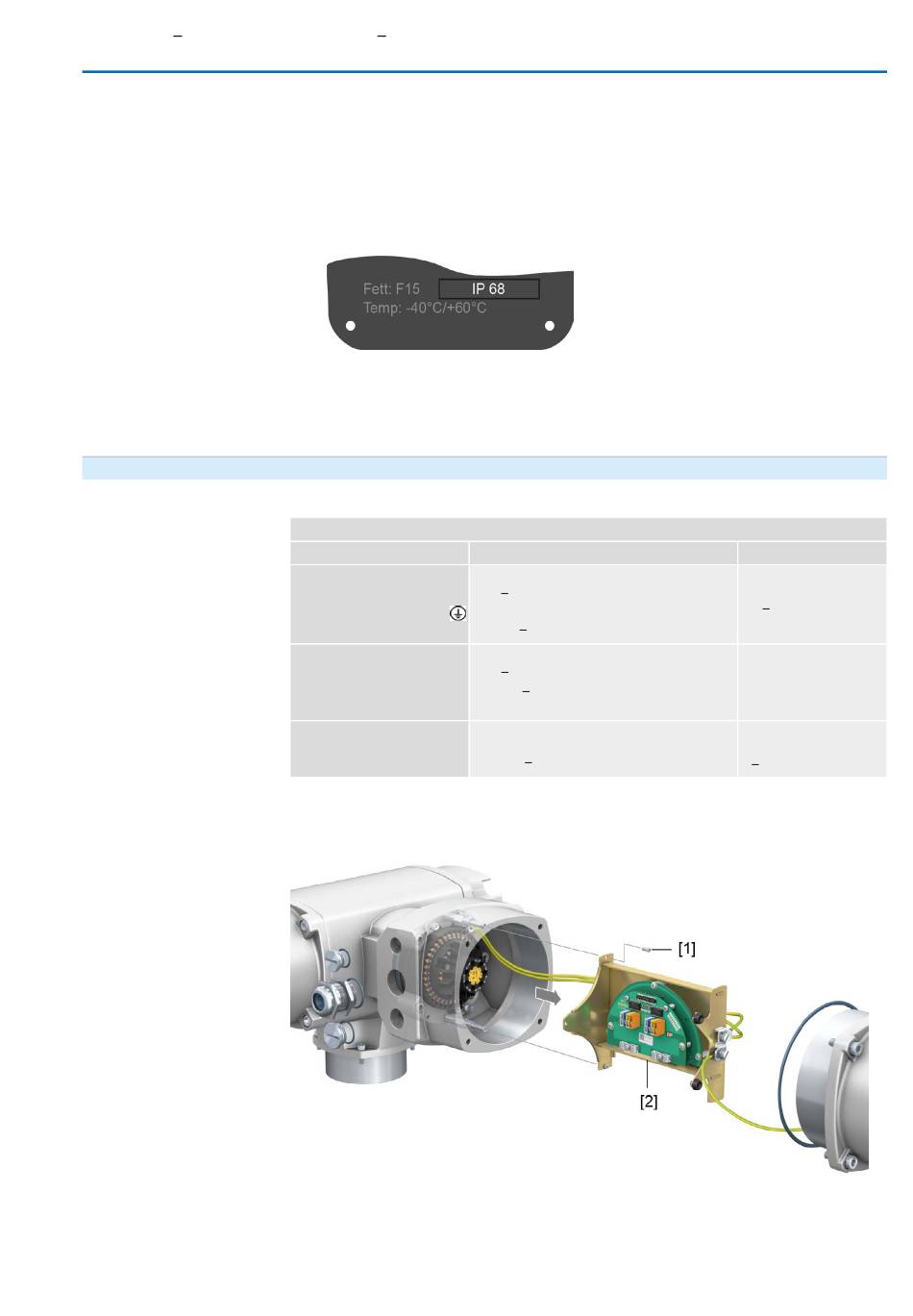

Bild 26: Typenschild, Beispiel mit Schutzart IP68
Information: Bei geschirmten Leitungen: EMV-Kabelverschraubungen
verwenden.
3. Nicht benötigte Kabeleinführungen mit für die Zündschutzart geeigneten und
zugelassenen Verschlussstopfen versehen.
Tabelle 17:
Anschlussquerschnitte und Anziehdrehmomente
Bezeichnung
Leistungskontakte
(U1, V1, W1, U2, V2, W2)
Schutzleiteranschluss (PE)
Steuerkontakte
(1 bis 36, 37 bis 50)
Schutzleiteranschlüsse im
Rahmen (kundenseitig)
Bild 27: Demontage Montagerahmen
[1] Schrauben
[2] Montagerahmen mit Anschlussplatine
Anschlussquerschnitte
flexibel oder starr:
2
0,25 10,0 mm (bei einer Ader pro Klemme)
flexibel:
2
2 x 0,25 4 mm (bei zwei Adern pro Klemme)
flexibel oder starr:
2
0,25 2,5 mm (bei einer Ader pro Klemme)
2
2 x 0,25 0,75 mm (bei zwei Adern pro
Klemme)
2 x M6 für Leitungen mit Ringzunge M6 oder
mit Klemmbügel für bis zu zwei Adern mit
2 2
1,5 mm 10 mm
Elektroanschluss
Anschlussart
Schraubklemmen
Anziehdrehmoment =
1,2 1,5 Nm
Federkraftklemmen
Ringzunge/Klemmbügel
Anziehdrehmoment =
3 4 Nm
