SAVEx 07.2
Elektroanschluss
6.2.1.
Anschlussraum öffnen
Vorgehensweise
32
SAVEx16.2/SARVEx 07.2
2)
Die Summe der Ströme aller Steuerkontakte darf 50 A nicht überschreiten.

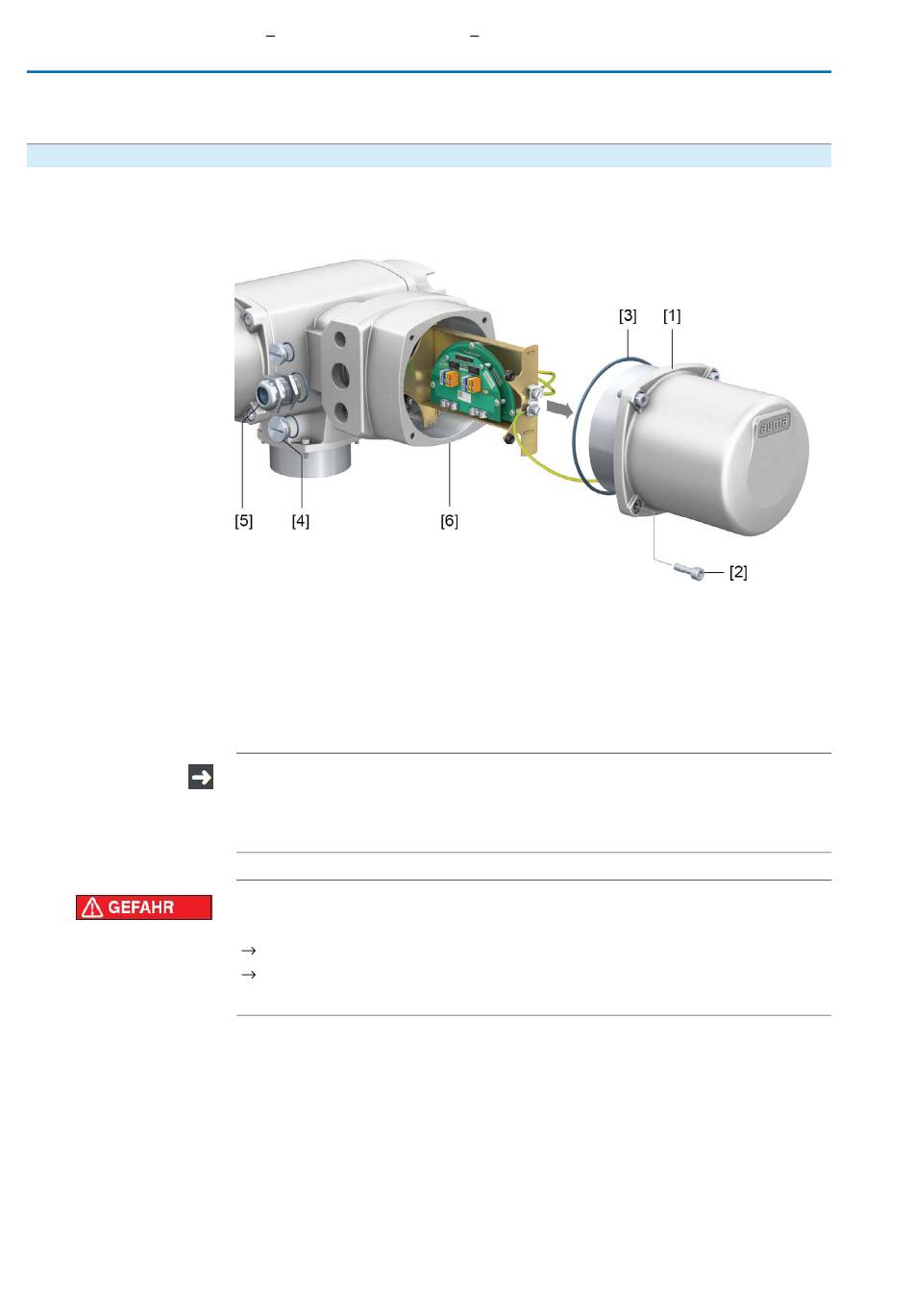

Bild 25: Anschlussraum öffnen
[1]
Deckel (Bild zeigt Ausführung KL in Zündschutzart Ex d)
[2]
Schrauben Deckel
[3]
O-Ring
[4]
Verschlussstopfen
[5]
Kabelverschraubung (Beispiel)
[6]
Anschlussrahmen KL-Ex d
Der Anschlussraum ist in der Zündschutzart Ex e (erhöhte Sicherheit) oder
Ex d (druckfeste Kapselung) ausgeführt (siehe Ex-Kennzeichnung Typenschild).
Der druckfeste Innenraum des angeschlossenen Gerätes bleibt beim Abnehmen
des Deckels [1] geschlossen.
Stromschlag durch gefährliche Spannung!
Bei Nichtbeachtung sind Tod oder schwere gesundheitliche Schäden die Folge.
Vor Öffnen spannungsfrei schalten.
Nach dem Abschalten der Spannung mindestens 30 Sekunden warten. Erst
danach das Gehäuse öffnen.
1.
Schrauben [2] lösen und Deckel [1] abnehmen.
SARVEx16.2 Steuereinheit: elektronisch (MWG)
