6.4. Zubehör zum Elektroanschluss
6.4.1.

Stellantriebs-Steuerung auf Wandhalter

Aufbau
Anwendung
38
SAVEx16.2/SARVEx 07.2

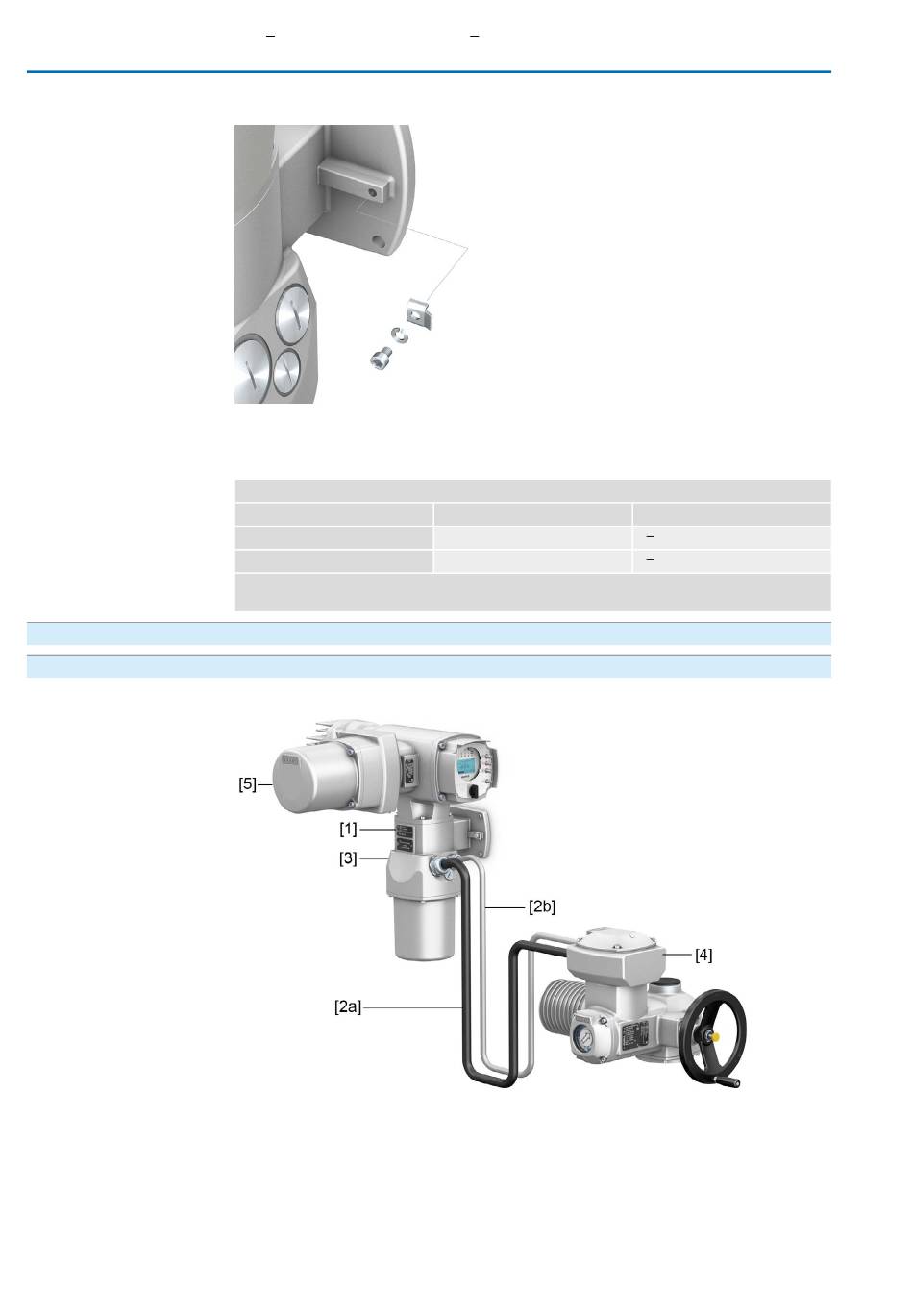

Bild 33: Erdungsanschluss Wandhalter
Außenliegender Erdungsanschluss (Klemmbügel) für die Anbindung an den
Potentialausgleich.
Tabelle 20:
Anschlussquerschnitte und Anziehdrehmomente Erdungsanschluss
Leiterart
ein- und mehrdrähtig
feindrähtig
Bei feindrähtigen (flexiblen) Adern, Anschluss mit Kabelschuh/Ringkabelschuh. Beim Anschluss von
zwei einzelnen Adern unter den Klemmbügel müssen diese querschnittsgleich sein.
Bild 34: Aufbau mit Wandhalter (Beispiel)
[1] Wandhalter
[2] Verbindungsleitungen
[3] Elektroanschluss Wandhalter
[4] Elektroanschluss Stellantrieb (XA)
[5] Elektroanschluss Stellantriebs-Steuerung (XK)
Mit dem Wandhalter kann die Stellantriebs-Steuerung getrennt vom Stellantrieb
montiert werden.
SARVEx16.2 Steuereinheit: elektronisch (MWG)
ACVExC 01.2 Non-Intrusive Profinet
Anschlussquerschnitte
2,5 mm² bis 6 mm²
1,5 mm² bis 4 mm²
Anziehdrehmomente
3 4 Nm
3 4 Nm
