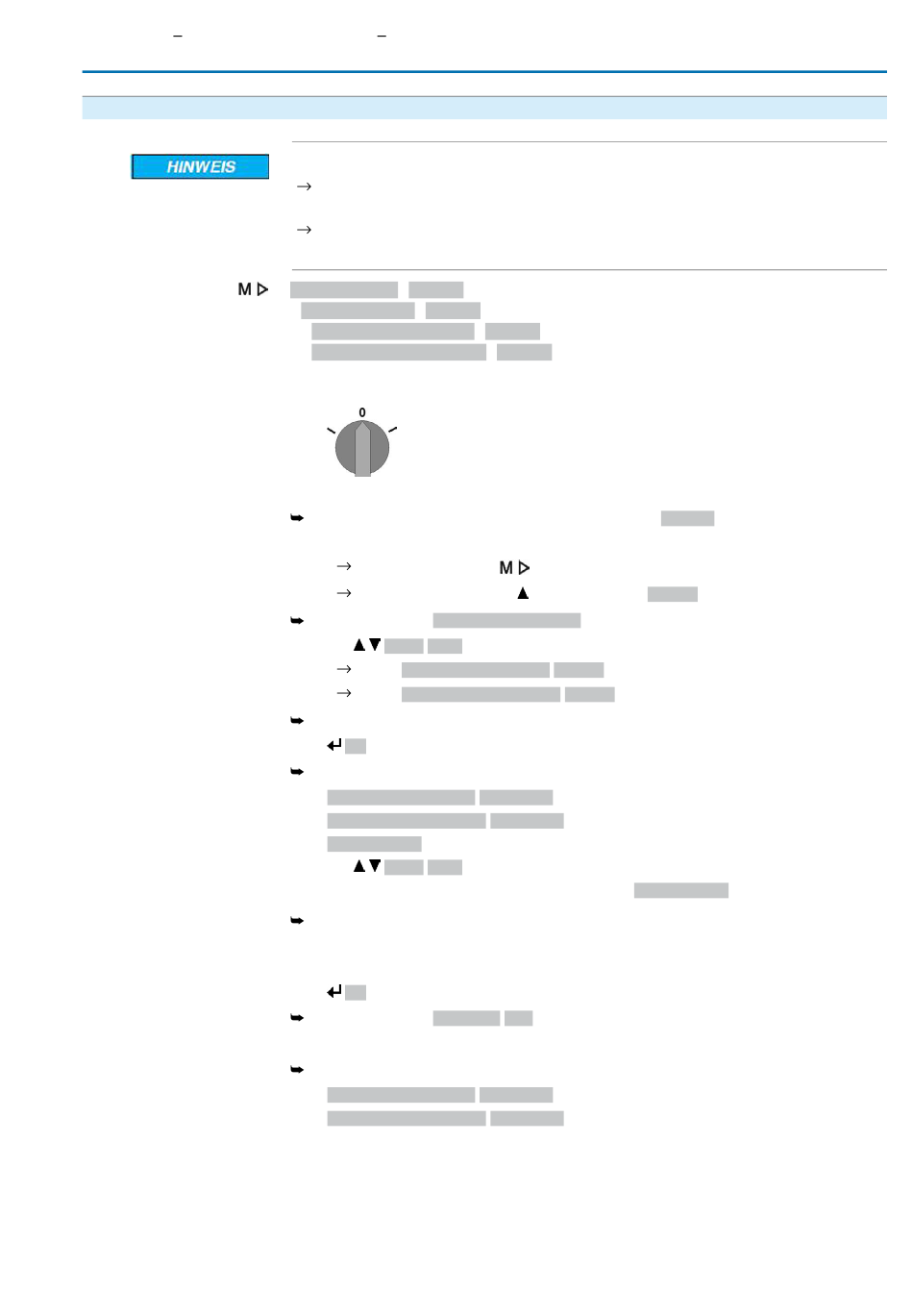

10.3.

Wegschaltung einstellen

Hauptmenü wählen
Parameter wählen
ZU oder AUF
Benutzer anmelden
SARVEx16.2 Steuereinheit: elektronisch (MWG)
Schäden an der Armatur/Getriebe bei falscher Einstellung!
Bei Einstellung im Motorbetrieb: Fahrt rechtzeitig vor Endanschlag unterbrechen
(Drucktaster STOP drücken).
Bei wegabhängiger Abschaltung aufgrund von möglichem Nachlauf ausreichend
Puffer zwischen Endlage und mechanischem Endanschlag berücksichtigen.
Einstellungen M0041
Wegschaltung M0010
Endlage ZU setzen? M0084
Endlage AUF setzen? M0085
1. Wahlschalter in Stellung 0 (AUS) stellen.
2. Drucktaster C ca. 3 Sekunden gedrückt halten.
Anzeige wechselt ins Hauptmenü und zeigt: ▶ Display
3. Parameter wählen, entweder:
über das Menü
über Direktaufruf:
Anzeige zeigt: Endlage ZU setzen?
4. Mit Auf ▲ Ab ▼ Auswahl treffen:
▶ Endlage ZU setzen? M0084
▶ Endlage AUF setzen? M0085
Das schwarze Dreieck ▶ zeigt die aktuelle Auswahl.
5. Ok drücken.
Anzeige zeigt entweder:
- Endlage ZU setzen? CMD0009 → weiter mit Schritt 9
- Endlage AUF setzen? CMD0010 → weiter mit Schritt 12
- Spezialist (4) → weiter mit Schritt 6
6. Mit Auf ▲ Ab ▼ Benutzer wählen:
Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher
Dabei bedeutet:
- schwarzes Dreieck: ▶ = aktuelle Einstellung
- weißes Dreieck: ▷ = Auswahl (noch nicht gespeichert)
7. Ok drücken, um ausgewählten Benutzer zu bestätigen.
Anzeige zeigt: Passwort 0***
8. Passwort eingeben (→ Passwort eingeben).
Anzeige zeigt entweder:
- Endlage ZU setzen? CMD0009 → weiter mit Schritt 9
- Endlage AUF setzen? CMD0010 → weiter mit Schritt 12
Inbetriebnahme (Grundeinstellungen)
zum Parameter klicken, oder
drücken und ID M0084 eingeben
