6.

Elektroanschluss

6.1.

Grundlegende Hinweise

Schaltplan/Anschluss-
plan
Zulässige Netzformen
(Versorgungsnetze)
Stromart, Netzspannung,
Netzfrequenz
SARVEx16.2 Steuereinheit: elektronisch (MWG)
Stromschlag durch gefährliche Spannung!
Bei Nichtbeachtung können Tod, schwere gesundheitliche Schäden oder Sachschä-
den die Folgen sein.
Elektroanschluss darf nur durch ausgebildetes Fachpersonal erfolgen.
Vor dem Anschluss grundlegende Hinweise in diesem Kapitel beachten.
Nach dem Anschluss, vor Einschalten der Spannung, Kapitel <Inbetriebnahme>
und <Probelauf> beachten.
Überhitzung bei Betrieb mit aufgesetztem Transportschutz!
Vor dem Anschluss Transportschutz von Kühlrippen entfernen.

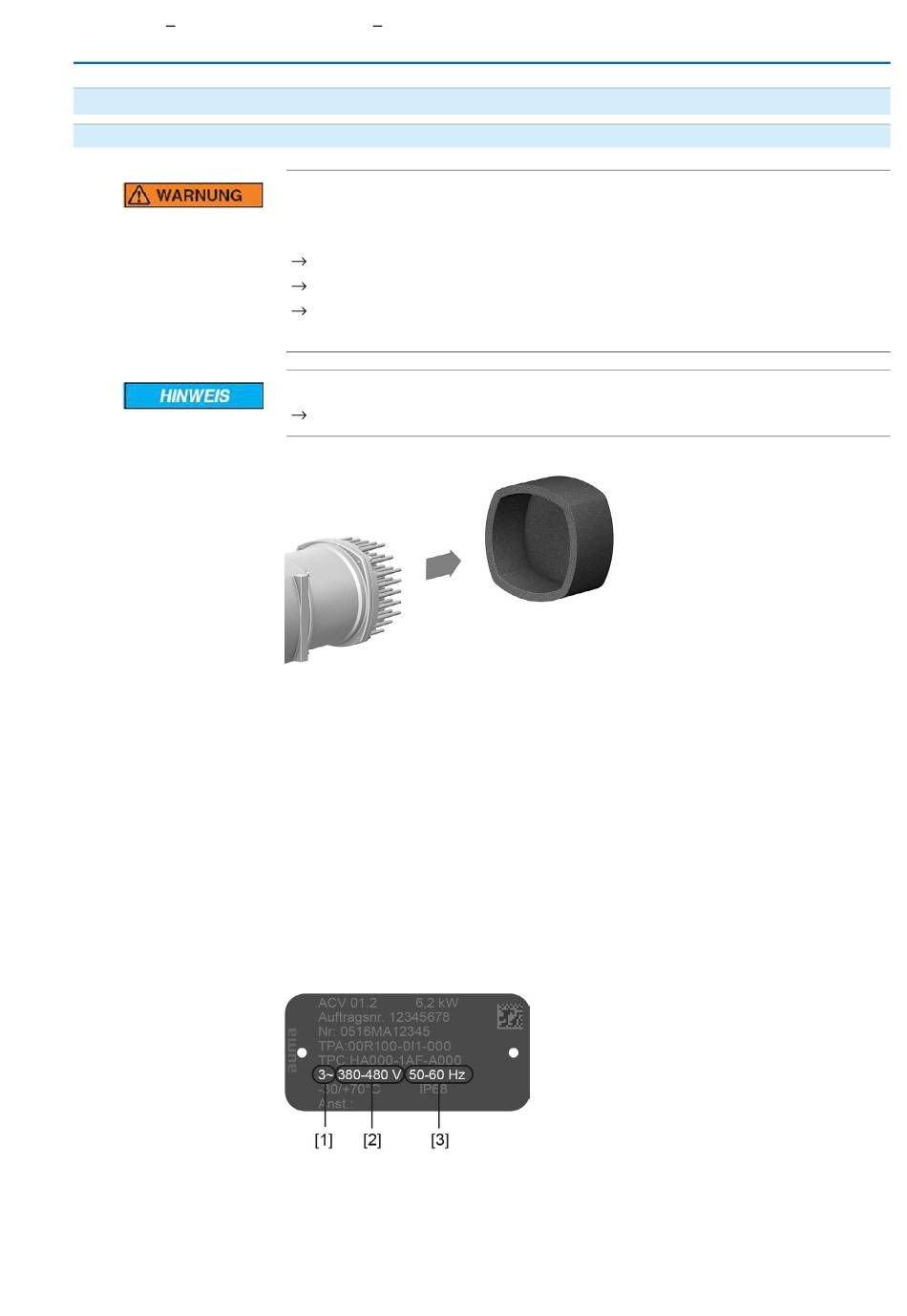

Bild 22: Transportschutz entfernen
Der zugehörige Schaltplan/Anschlussplan (in deutscher und englischer Sprache)
wird bei der Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche
am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe
Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com)
heruntergeladen werden.
Die Stellantriebs-Steuerungen (Stellantriebe) sind für den Einsatz in TN- und TT
Netzen mit direkt geerdetem Sternpunkt für Nennspannungen bis maximal 480 V
AC geeignet. Der Einsatz im IT-Netz ist für Nennspannungen bis maximal 480 V AC
zulässig. Im IT Netz ist ein geeigneter, zugelassener Isolationswächter, zum Beispiel
Isolationswächter mit Pulscode-Messverfahren, erforderlich.
Stromart, Netzspannung und Netzfrequenz müssen mit den Daten auf den
Typenschildern der Stellantriebs-Steuerung und des Motors übereinstimmen. Siehe
auch Kapitel <Identifzierung>/<Typenschild>.
Bild 23: Beispiel Typenschild Stellantriebs-Steuerung
[1] Stromart
[2] Netzspannung (Spannungsbereich)
[3] Netzfrequenz (Frequenzbereich)
Elektroanschluss
27
