6.2.

Elektroanschluss KL

Kurzbeschreibung
Technische Daten
SARVEx16.2 Steuereinheit: elektronisch (MWG)

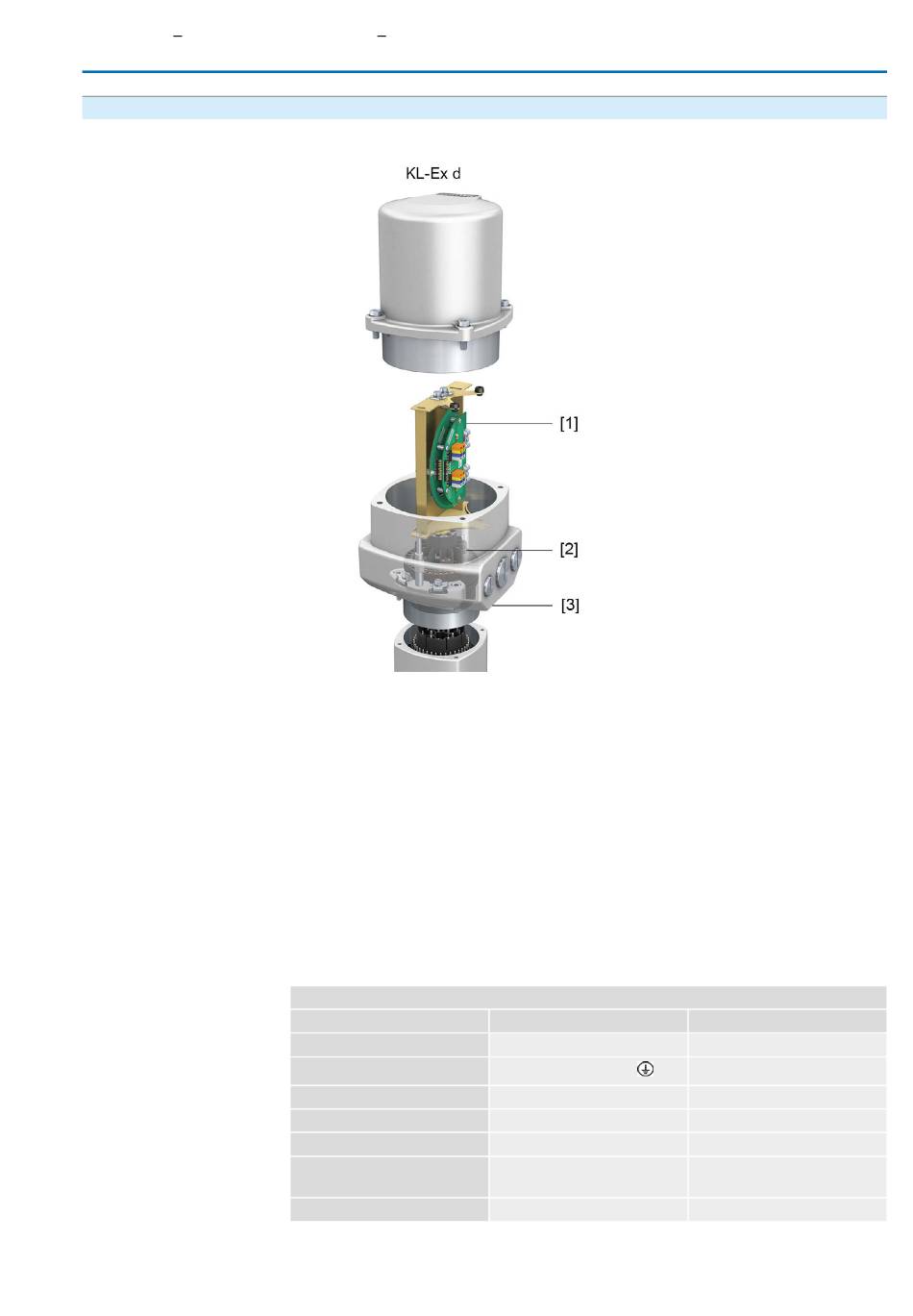

Bild 24: Elektroanschluss KL-Ex d
[1] Montagerahmen mit Anschlussplatine
[2] Klemmenblock mit Schraubklemmen
[3] Anschlussrahmen
Steckbarer Elektroanschluss KL mit Schraubklemmen für den Leistungsanschluss
und einer auf einen Montagerahmen montierten Anschlussplatine für die
Steuerkontakte.
Die Ausführung KL ist sowohl mit Anschlussraum in Zündschutzart Ex e (erhöhte
Sicherheit) als auch in Zündschutzart Ex d (druckfeste Kapselung) verfügbar (siehe
Ex-Kennzeichnung Typenschild).
Die Steckverbindung erfolgt über den Anschlussrahmen. Zum Anschluss der
Leitungen wird nur der Deckel abgenommen, der Anschlussrahmen mit den
Kabeleinführungen bleibt dabei am Gerät. Der druckfeste Innenraum des
angeschlossenen Gerätes bleibt dabei geschlossen.
Tabelle 16:
Elektroanschluss KT/KM/KL
Kontaktzahlen max.
Bezeichnungen
Stützpunktklemmen max.
Anschlussspannung max.
Nennstrom max.
Anschlussart Kundenseite
Anschlussquerschnitt max.
1) vier Schutzleiteranschlüsse im Rahmen
Leistungskontakte
1)
6 + Schutzleiter
U1, V1, W1, U2, V2, W2,
3
1 000 V
25 A
Schraubanschluss
PE = Ringzunge/Klemmbügel
2
10 mm
Elektroanschluss
Steuerkontakte
50
1 bis 36, 37 bis 50
12
250 V
2)
5 A
Federkraftklemmen
2
2,5 mm
