Anleitung an jeden nachfolgenden Benutzer oder Besitzer des Produktes weitergeben. Zielgruppe: Dieses Dokument enthält Informationen für Montage-, Inbetriebnahme- und Wartungspersonal. Referenzunterlagen: Handbuch (Betrieb und Einstellung) Stellantriebs-Steuerung ACVExC 01.2 Parallel Referenzunterlagen sind im Internet unter http://www.auma.com erhältlich. Inhaltsverzeichnis Seite Sicherheitshinweise....................... 1.1.
Seite 3
Sprache ändern Anzeigen..........................8.1. Anzeigen bei Inbetriebnahme 8.2. Anzeigen im Display 8.2.1. Rückmeldungen von Stellantrieb und Armatur 8.2.2. Statusanzeigen nach AUMA Kategorie 8.2.3. Statusanzeigen nach NAMUR-Empfehlung 8.3. Meldeleuchten der Ortssteuerstelle Meldungen (Ausgangssignale)..................... 9.1. Zustandsmeldungen über Melderelais (digitale Ausgänge) 9.1.1. Belegung der Ausgänge 9.1.2.

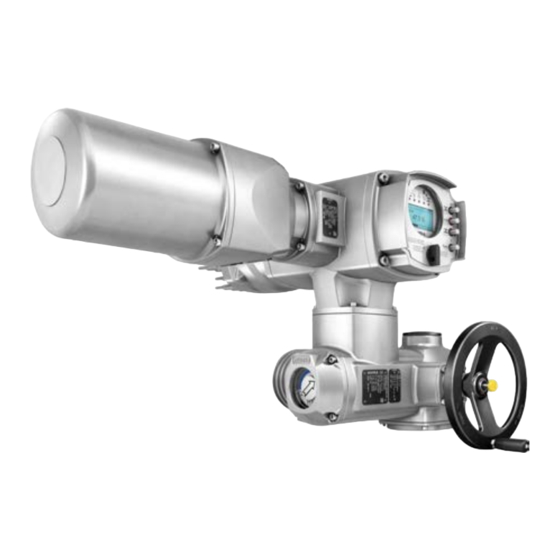

SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Sicherheitshinweise Sicherheitshinweise 1.1. Voraussetzungen für den sicheren Umgang mit dem Produkt In Bezug auf Montage, elektrischen Anschluss, Inbetriebnahme und Betrieb am Normen/Richtlinien Installationsort müssen der Anlagenbetreiber und der Anlagenbauer darauf achten, dass alle rechtlichen Anforderungen, Richtlinien, Vorschriften, nationale Regelungen und Empfehlungen beachtet werden.
Wartungshinweise in dieser Anleitung beachtet werden. Veränderungen am Gerät sind nur mit schriftlicher Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Drehantriebe SAVEx 07.2 SAVEx 16.2/SARVEx 07.2 SARVEx 16.2 sind für die Betätigung von Industriearmaturen, wie z. B. Ventilen, Schiebern, Klappen und Hähnen bestimmt.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Sicherheitshinweise Sonderverschlüsse nach IEC 60079-0 zum Abschließen druckfester Räume müssen eine Festigkeitsklasse von mindestens A*-70 haben. Zur Befestigung der Schrauben siehe auch Seite 85, Anziehdrehmomente für Schrauben. Nach Auslösung des Thermischen Motorschutzes (TMS) ist eine Quittierung (RESET) des Fehlers erforderlich.
Seite 8
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Sicherheitshinweise ACVExC 01.2 Elektrische Spannung Gefährliche Spannung! Warnung vor einem Stromschlag. An manchen Geräten ist unter dem Warnzeichen zusätzlich eine Zeitangabe, z.B. 30 s. Nach dem Abschalten der Spannungsversorgung muss diese Zeit abgewartet werden. Erst danach darf...
Stellantriebs-Steuerung zur Verfügung stellen kann. In Verbindung mit der Anschlussform A kann der Stellantrieb auch Schubkräfte aufnehmen. Bei den drehzahlvariablen Stellantrieben SAVEx 07.2 SAVEx 16.2/SARVEx 07.2 SARVEx 16.2 wird die Drehzahl des Stellantriebs über einen Frequenzumrichter in der Stellantriebs-Steuerung verändert.
Seite 10
über eine Bluetooth-Schnittstelle. Die Software AUMA CDT ist über unsere Website im Internet unter www.auma.com kostenlos beziehbar. Die AUMA Cloud ist das Herz der digitalen AUMA Welt. Sie ist die interaktive AUMA Cloud Plattform, um die Instandhaltung von AUMA Stellantrieben effizient und kostenorientiert zu organisieren.
Seite 13
Explosionsschutz Gewinde für Kabeleinführungen am Elektroanschluss nicht belegt Beschreibungen zu den Typenschildangaben Tabelle 1: Beschreibung Typenbezeichnung (am Beispiel SAVEx 07.2-F10) SAVEx 07.2 -F10 SAVEx Typ SA = Drehantriebe für Steuerbetrieb Typ SAR = Drehantriebe für Regelbetrieb V = drehzahlvariabel Ex = Ausführung explosionsgeschützt...
Seite 14
Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com > Service & Support > myAUMA bieten wir einen Service an, über den ein berechtigter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Transport, Lagerung und Verpackung Transport, Lagerung und Verpackung 4.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen. NICHT unter schwebender Last aufhalten. Hebezeug am Gehäuse und NICHT am Handrad befestigen.
Seite 16
SAVEx 14.6/ ADY... SARVEx 14.6 SAVEx 16.2/ ADY... SARVEx 16.2 Siehe Motortypenschild Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM mit Drehstrommotor, Elektroanschluss in Standardausführung, Anschlussform B1 und Handrad. Bei anderen Anschlussformen zusätzliche Gewichte beachten. Tabelle 7: Gewichte Anschlussform Typenbezeichnung Flanschgröße [kg] A 07.2...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Montage Montage 5.1. Einbaulage Bei Verwendung von Fett als Schmierstofftyp kann das hier beschriebene Produkt in beliebiger Einbaulage betrieben werden. Bei Verwendung von Öl statt Fett im Getrieberaum des Stellantriebs ist eine senkrechte Einbaulage, mit Flansch nach unten vorgeschrieben.
Hohlwelle des Stellantriebs auf die Armaturenspindel [3]. Die Anschlussform A kann Schubkräfte aufnehmen. Zur Anpassung der Stellantriebe an bauseits vorhandene Anschlussformen A mit Flanschgrößen F10 und F14 der Baujahre 2009 und älter ist ein Adapter erforderlich. Dieser kann bei AUMA bestellt werden.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Montage 5.3.2.1. Drehantrieb mit Anschlussform A anbauen Falls die Anschlussform A bereits am Drehantrieb montiert ist: Schrauben [3] zum Drehantrieb lösen und Anschlussform A [2] abnehmen. Bild 12: Drehantrieb mit Anschlussform A...
Seite 20
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Montage ACVExC 01.2 Drehantrieb so auf Armaturenspindel aufsetzen, dass die Mitnehmer der Ge- windebuchse in die Abtriebshülse eingreifen. Bild 14: Bei richtigem Eingriff liegen die Flansche bündig aufeinander. Drehantrieb so ausrichten, dass Befestigungslöcher fluchten.
ACVExC 01.2 Montage 5.3.2.2. Gewindebuchse Anschlussform A fertigbearbeiten Dieser Arbeitsschritt ist nur bei ungebohrter oder vorgebohrter Gewindebuchse erforderlich. Information Genaue Ausführung des Produkts siehe auftragsbezogenes Datenblatt oder AUMA Assistant App. Bild 16: Anschlussform A Gewindebuchse Axial-Nadellager [2.1] Axial-Lagerscheibe [2.2] Axial-Nadelkranz...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Montage ACVExC 01.2 5.3.3. Anschlussformen B/C/D Bild 17: Montageprinzip Flansch Drehantrieb (z.B. F07) Hohlwelle Abtriebshülse (Abbildungsbeispiele) Getriebe-/Armaturenwelle Verbindung zwischen Hohlwelle und Armatur bzw. Getriebe über Abtriebshülse, die Kurzbeschreibung über einen Sicherungsring in der Hohlwelle des Drehantriebs befestigt ist.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Montage 5.3.3.1. Drehantrieb mit Anschlussform B anbauen Bild 18: Montage Anschlussformen B Drehantrieb Armatur/Getriebe Armaturen-/Getriebewelle Prüfen, ob Anschlussflansche zusammenpassen. Vorgehensweise Prüfen, ob Anschlussform des Drehantriebs [1] mit Anschlussform der Arma- tur/Getriebe bzw.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Montage 5.5. Montagepositionen der Ortssteuerstelle Bild 21: Montagepositionen Die Montageposition der Ortssteuerstelle wird entsprechend der Bestellung ausgeführt. Sollte nach dem Anbau an die Armatur bzw. an das Getriebe, vor Ort, die Ortssteuerstelle ungünstig positioniert sein, kann die Position auch nachträglich...
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche plan am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Die Stellantriebs-Steuerungen (Stellantriebe) sind für den Einsatz in TN- und TT Zulässige Netzformen...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 Ausfall des Stellantriebs nach kurzzeitigem Netzausfall! Wenn die Netzspannung nach einem kurzzeitigem Ausfall zu früh wieder eingeschal- tet wird, kann die Sicherung F12 auslösen. Die Sicherung F12 dient der Absicherung der Spannungsversorgung des Leistungszwischenkreis.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 Ausführung KM mit zusätzlichen Stützpunktklemmen (Reihenklemmen) über Klemmenblock. Beide Ausführungen (KT und KM) sind sowohl mit Anschlussraum in Zündschutzart Ex e (erhöhte Sicherheit) als auch in Zündschutzart Ex d (druckfeste Kapselung) verfügbar (siehe Ex-Kennzeichnung Typenschild).
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Vorgehensweise Stromschlag durch gefährliche Spannung! Tod oder schwere Verletzungen. Vor Öffnen spannungsfrei schalten. Nach dem Abschalten der Spannung mindestens 30 Sekunden warten. Erst danach das Gehäuse öffnen. Schrauben [2] lösen und Deckel [1] abnehmen.
Seite 32
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 Leitungen nach auftragsbezogenem Schaltplan anschließen. Bild 27: Leitungen an Klemmenblock anschließen Befestigung von Steuerleitungen mit Federkraftklemmen Anschrauben von Leistungsklemmen Jede Federkraftklemme hat über der Nummerierung einen Prüfkontakt für Service- Information zwecke.
Seite 33
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss Im Fehlerfall Stromschlag durch gefährliche Spannung bei NICHT angeschlos- senem Schutzleiter! Tod oder schwere Verletzungen möglich. Alle Schutzleiter anschließen. Schutzleiteranschluss mit externem Schutzleiter der Anschlussleitung verbinden. Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.4.1. Anschlussraum öffnen Bild 31: Deckel (Bild zeigt Ausführung KP) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung (Beispiel) druckfester Rahmen Der Anschlussraum ist in der Zündschutzart Ex e (erhöhte Sicherheit) ausgeführt.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Elektroanschluss ACVExC 01.2 6.4.3. Anschlussraum schließen Bild 34: Anschlussraum schließen Deckel (Bild zeigt Ausführung KP) Schrauben Deckel O-Ring Verschlussstopfen Kabelverschraubung druckfester Rahmen Dichtflächen an Deckel [1] und Rahmen [6] säubern. Prüfen, ob O-Ring [3] in Ordnung ist, falls schadhaft durch Neuen ersetzen.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Elektroanschluss 6.5. Elektroanschluss KES Bild 35: Elektroanschluss KES Reihenklemmen Anschlussrahmen Kurzbeschreibung Steckbarer Elektroanschluss KES mit Reihenklemmen für Leistungs- und Steuerkontakte. Kabeleinführung über den Anschlussrahmen. Deckel in Ausführung KES-e für Anschlussraum in Zündschutzart Ex e (erhöhte Sicherheit). Deckel in Ausführung KES-Ex d für Anschlussraum in Zündschutzart Ex d (druckfeste Kapselung).
Hinweise zur Installation mit Wandhalter Die zulässige Leitungslänge zwischen der Stellantriebs-Steuerung auf Wand- halter und dem Stellantrieb beträgt maximal 100 m. Wir empfehlen einen AUMA Leitungssatz "LSW" zu verwenden. Falls kein AUMA Leitungssatz verwendet wird: Geeignete, flexible und geschirmte Verbindungsleitungen verwenden.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Bedienung Bedienung 7.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Stellantrieb im Handbetrieb betätigt werden. Durch eine eingebaute Umschaltmechanik wird der Handbetrieb eingekuppelt. Der Handbetrieb wird automatisch ausgekuppelt, wenn der Motor eingeschaltet wird.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Bedienung Heiße Oberflächen z.B. durch hohe Umgebungstemperaturen oder durch starke Sonneneinstrahlung möglich! Verbrennungen möglich Oberflächentemperatur prüfen und Schutzhandschuhe tragen. Wahlschalter [5] in Stellung Ortsbedienung (ORT) stellen. Der Stellantrieb kann nun über die Drucktaster [1...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Bedienung Bild 49: Kennzeichnung mit ID ID beginnt mit = Statusmenü ID beginnt mit = Hauptmenü Zwischen Statusmenü S und Hauptmenü M kann gewechselt werden: Gruppen wechseln Dazu, in Wahlschalterstellung 0 (AUS), Drucktaster C ca. 2 Sekunden gedrückt halten bis eine Seite mit der ID M...
Dadurch wird ein unbefugtes Nutzen durch systematisches Ausprobieren verhindert. Die Zeitsperre wird sowohl bei Fehleingaben über die Ortssteuerstelle, als auch bei Fehleingaben über Software Tools (AUMA CDT, AUMA Assistant App) aktiviert. Nach fünf aufeinanderfolgenden Fehlversuchen wird die weitere Eingabe für eine Minute gesperrt.
Seite 52
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Bedienung ACVExC 01.2 Ok drücken. Sprache ändern Anzeige zeigt: ▶ Sprache Ok drücken. Anzeige zeigt die eingestellte Sprache, z. B. : ▶ Deutsch Unterste Zeile der Anzeige zeigt: Sichern → weiter mit Schritt 10 Ändern →...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen Anzeigen 8.1. Anzeigen bei Inbetriebnahme Nach dem Einschalten der Versorgungsspannung müssen alle LEDs der LED Test Ortssteuerstelle für ca. 1 Sekunde aufleuchten. Diese optische Rückmeldung zeigt, dass die Steuerung mit Spannung versorgt wird und dass alle LEDs funktionsfähig sind.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Anzeigen ACVExC 01.2 8.2. Anzeigen im Display Menüs und Funktionen sind abhängig von der Firmware der Stellantriebs- Steuerung! Sollten Sie Menüs oder Funktionen vermissen, wenden Sie sich bitte an den AUMA Service.
Seite 55
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen Bild 60: Endlage ZU/AUF erreicht Stellantrieb ist in Endlage ZU 100% Stellantrieb ist in Endlage AUF Drehmoment (S0002) Die Anzeige S0002 zeigt das an der Welle anliegende Drehmoment. Nach ca. 3 Sekunden erscheint die Balkenanzeige.
Stellungsistwert 8.2.2. Statusanzeigen nach AUMA Kategorie Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert AUMA eingestellt ist. Warnungen (S0005) Wenn eine Warnung aufgetreten ist, zeigt die Anzeige S0005: die Anzahl der aufgetretenen Warnungen nach ca. 3 Sekunden ein blinkendes Fragezeichen Bild 64: Warnungen Für weitere Informationen siehe auch <Störungsbehebung>.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Anzeigen 8.2.3. Statusanzeigen nach NAMUR-Empfehlung Diese Anzeigen sind verfügbar, wenn der Parameter Diagnosekategorie M0539 auf den Wert NAMUR eingestellt ist. Außerhalb der Spezifikation (S0008) Die Anzeige S0008 zeigt Meldungen außerhalb der Spezifikation nach der NAMUR-Empfehlung NE 107.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Anzeigen ACVExC 01.2 Wenn eine solche Meldung aufgetreten ist, zeigt die Anzeige S0011: die Anzahl der aufgetretenen Meldungen nach ca. 3 Sekunden einen blinkenden Kreis mit Kreuz Bild 70: Ausfall Für weitere Informationen siehe auch <Störungsbehebung>.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Meldungen (Ausgangssignale) Meldungen (Ausgangssignale) 9.1. Zustandsmeldungen über Melderelais (digitale Ausgänge) Über Melderelais können Zustandsmeldungen (z.B. das Erreichen der Endlagen, Eigenschaften die Wahlschalterstellung, Störungen...) als binäre Signale an die Leitwarte gemeldet werden.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Wahlschalter in Stellung 0 (AUS) stellen. Information: Der Wahlschalter ist kein Netzschalter. In der Stellung 0 (AUS) wird die Ansteuerung des Stellantriebs über die Fahrbefehle AUF/HALT/ZU verhindert.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Abschaltung in den Endlagen über die Drehmomentschaltung. Drehmoment Wahlschalter in Stellung 0 (AUS) stellen. Hauptmenü wählen Drucktaster C Setup ca. 3 Sekunden gedrückt halten. Anzeige wechselt ins Hauptmenü und zeigt: ▶ Display Parameter wählen, entweder:...
Seite 62
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Schäden an der Armatur bei zu hoch eingestelltem Abschaltmoment! Abschaltmoment muss auf die Armatur abgestimmt sein. Einstellung nur mit Zustimmung des Armaturen-Herstellers ändern. Einstellungen M0041 Drehmomentschaltung M0013 Abschaltmoment ZU M0088 Abschaltmoment AUF M0089 Standardwert: gemäß...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) 12. Mit Sichern neuen Wert speichern. Das Abschaltmoment ist eingestellt. 13. Zurück zu Schritt 4 (ZU oder AUF): Esc drücken. Folgende Fehlermeldungen werden ausgegeben, wenn das hier eingestellte Dreh-...
Seite 64
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Auf ▲ Ab ▼ Benutzer wählen: Benutzer anmelden Information: Erforderlicher Benutzerlevel: Spezialist (4) oder höher Dabei bedeutet: schwarzes Dreieck: ▶ = aktuelle Einstellung weißes Dreieck: ▷ = Auswahl (noch nicht gespeichert) Ok drücken, um ausgewählten Benutzer zu bestätigen.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) Ja drücken, um neue Endlagenposition zu übernehmen. Neue Endlage bestätigen Anzeige zeigt: Endlage AUF gesetzt! Die rechte LED leuchtet (Standardausführung) und zeigt damit an, dass die Endlagenposition AUF eingestellt wurde.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Inbetriebnahme (Grundeinstellungen) 10.7.1. Drehrichtung an Hohlwelle/Spindel prüfen Bild 72: Drehrichtung der Hohlwelle/Spindel bei Fahrt in Richtung ZU (Ausführung „rechtsdrehend schließen“) Gewindestopfen Dichtung Hohlwelle Schutzkappe für Spindelschutzrohr Spindel Spindelschutzrohr Schäden an der Armatur durch falsche Drehrichtung! Bei falscher Drehrichtung sofort abschalten (STOP drücken).
Seite 68
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Inbetriebnahme (Grundeinstellungen) ACVExC 01.2 Antrieb über Drucktaster AUF, HALT, ZU betätigen. Die Wegschaltung ist richtig eingestellt, wenn (Standard-Signalisierung): die gelbe Meldeleuchte/LED1 in Endlage ZU leuchtet die grüne Meldeleuchte/LED5 in Endlage AUF leuchtet die Meldeleuchten nach Fahrt in Gegenrichtung wieder erlöschen...
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Störungsbehebung Störungsbehebung 11.1. Fehler bei der Inbetriebnahme Tabelle 25: Fehler bei der Bedienung/Inbetriebnahme Fehler Beschreibung/Ursache Abhilfe Mechanische Stellungsanzeige lässt Das Untersetzungsgetriebe passt nicht zu den Getriebestufe des Untersetzungsgetriebes einstel- sich nicht einstellen.
Seite 70
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung ACVExC 01.2 Fehler und Warnungen über die Statusanzeigen im Display Anzeige im Display Beschreibung/Ursache Abhilfe S0009 Sammelmeldung 08: Bei Anzeigewert > 0: Drucktaster Details drücken. Meldung nach NAMUR-Empfehlung NE 107 Funktionskontrolle Details siehe Tabelle <Nicht bereit FERN und...
Seite 71
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Störungsbehebung Warnungen und Außerhalb der Spezifikation Anzeige im Display Beschreibung/Ursache Abhilfe Wrn, keine Reaktion Keine Reaktion des Stellantriebs auf Fahrbefehle Bewegung am Abtrieb prüfen. innerhalb der eingestellten Reaktionszeit. Parameter Reaktionszeit M0634 prüfen.
Seite 72
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung ACVExC 01.2 Fehler und Ausfall Anzeige im Display Beschreibung/Ursache Abhilfe Drehrichtung falsch Der Motor dreht sich entgegen des konfigurierten Ansteuerung der Fahrbefehle prüfen. Drehsinns und des aktiven Fahrbefehls in die Bei Drehstromnetz Phasenüberwachung (Parameter falsche Richtung.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Störungsbehebung Signal aktiv bedeutet: Die Temperatur des Kaltleiterauslösegeräts befindet sich außerhalb des zulässigen Bereichs. Tabelle 30: Meldung Temperaturüberwachung Kaltleiterauslösegerät aktiv Mögliche Ursachen Abhilfe bei Umgebungstemperatur unter 30 °C R5 H...
Seite 74
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Störungsbehebung ACVExC 01.2 TMS Proof Test M1950 Prüfablauf: Wahlschalter in Stellung 0 (AUS) stellen. Ins Hauptmenü wechseln und unter dem Parameter TMS Proof Test M1950 den Simulationswert: Thermo Test auswählen. Motorschutzsimulation aktivieren: Drucktaster Ok drücken.
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind im Internet (www.auma.com) zu finden.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) Instandhaltung und Wartung ACVExC 01.2 Bei Schutzart IP68 Nach einer Überflutung: Stellantrieb prüfen. Im Falle eines Wassereintrittes, undichte Stellen suchen und beseitigen, Gerät fachgerecht trockenlegen und auf Betriebsfähigkeit prüfen. Spätestens alle 3 Jahre Funktionsfähigkeit des Motorschutzes überprüfen.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Instandhaltung und Wartung Deckel [1] abnehmen. Bei Ausführungen mit Anschlussraum in Ex d (druckfeste Kapselung): Gewin- destifte [6] im Innern des Anschlussrahmens herausdrehen. Schrauben [4] im Innern des Anschlussrahmens lösen.
Die elektrischen Anschlussleitungen müssen unbeschädigt und ordnungsgemäß verlegt sein. Um Korrosionsbildung zu vermeiden evtl. vorhandene Lackschäden sorgfältig ausbessern. Originalfarbe in kleinen Gebinden kann von AUMA geliefert werden. Kabel- und Leitungseinführungen, Verschlussschrauben, Stopfbuchsverschrau- bungen, Verschlusstopfen etc. auf festen Sitz und auf Dichtheit überprüfen.
SAVEx 07.2 SAVEx16.2/SARVEx 07.2 SARVEx16.2 Steuereinheit: elektronisch (MWG) ACVExC 01.2 Instandhaltung und Wartung Für Angaben zu Ex-Spaltmaße, Hersteller fragen. Eine Reparatur der zünddurchschlagsicheren Spalten ist nicht zulässig. Vor dem Verschließen die Spaltflächen mit einem säurefreien Korrosionsschutz- mittel konservieren (z.B. Esso Rust-BAN 397).
Information geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 13.1. Technische Daten Drehantrieb Bei der Produktvariante „Sprühreinigungsfunktion“...
Seite 81
Zweischichtige Pulverbeschichtung Zweikomponentenfarbe mit Eisenglimmer Farbe Standard: AUMA silbergrau (ähnlich RAL 7037) Option: Lieferbare Farbtöne auf Anfrage Lebensdauer AUMA Drehantriebe erfüllen bzw. übertreffen die Lebensdaueranforderungen der EN ISO 22153. Detail- lierte Informationen erhalten Sie auf Anfrage. Schalldruckpegel < 72 dB (A)
Seite 83
Bluetooth Klasse II Chip, Version 2.1: mit einer Reichweite von bis zu 10 m in industrieller Umgebung, unterstützt das Bluetooth-Profil SPP (Serial Port Profile). Kommunikationsschnittstelle Benötigtes Zubehör: AUMA CDT (Inbetriebnahme- und Diagnosewerkzeug für Windows basierte PC) AUMA Assistant App (Inbetriebnahme- und Diagnosewerkzeug)
Seite 84
Die gespeicherten Drehmomentkurven können auf dem Display dargestellt werden. Motorschutzauswertung Kaltleiterauslösegerät (TMS-Modul) in Verbindung mit Kaltleitern im Stellantriebsmotor Elektroanschluss Standard: AUMA Ex-Steckverbinder (KT); Motorklemmen in Schraubtechnik; Steuerklemmen in Push-In Technik Optionen: AUMA Ex-Steckverbinder mit Reihenklemmen (KES) AUMA Ex-Steckverbinder mit Schraubklemmen (KP) Gewinde für Kabeleinführungen...
Schutzart nach DIN EN 60529 IP68 Anschlussraum zusätzlich gegen Innenraum abgedichtet (double sealed) Die Schutzart IP68 erfüllt gemäß AUMA Festlegung folgende Anforderungen: Wassertiefe: maximal 8 m Wassersäule Dauerndes Untertauchen in Wasser: maximal 96 Stunden Während des Untertauchens: bis zu 10 Betätigungen Regelbetrieb ist während des Untertauchens nicht möglich.
Seite 88
Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
Seite 90
Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
Seite 92
Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
Seite 94
Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
Seite 100
