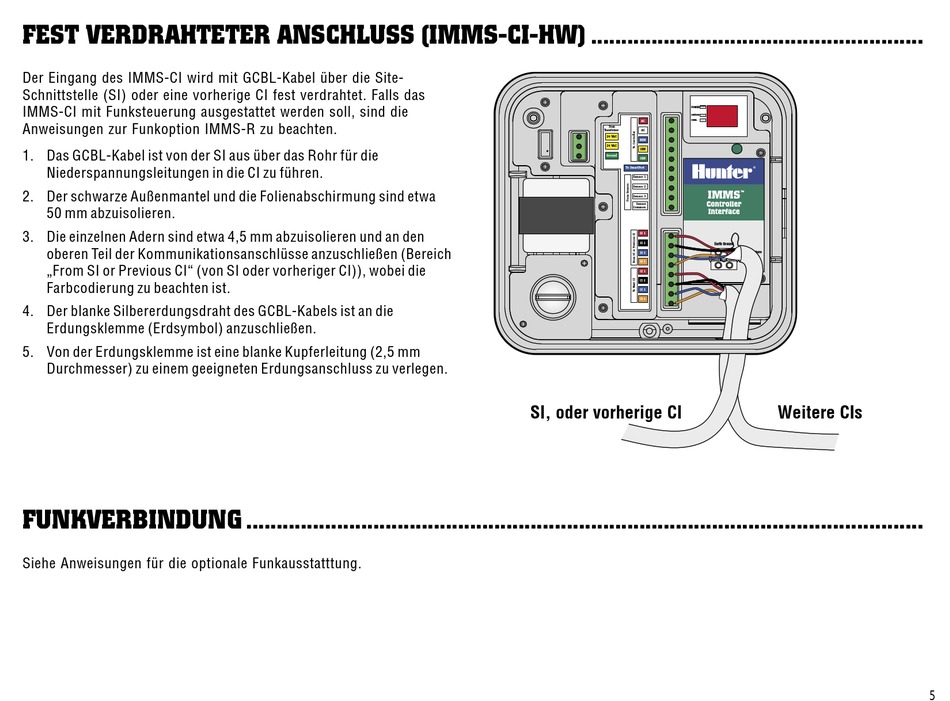

FEST VERDRAHTETER ANSCHLUSS (IMMS-CI-HW) .......................................................
Der Eingang des IMMS-CI wird mit GCBL-Kabel über die Site-
Schnittstelle (SI) oder eine vorherige CI fest verdrahtet. Falls das
IMMS-CI mit Funksteuerung ausgestattet werden soll, sind die
Anweisungen zur Funkoption IMMS-R zu beachten.
1. Das GCBL-Kabel ist von der SI aus über das Rohr für die
Niederspannungsleitungen in die CI zu führen.
2. Der schwarze Außenmantel und die Folienabschirmung sind etwa
50 mm abzuisolieren.
3. Die einzelnen Adern sind etwa 4,5 mm abzuisolieren und an den
oberen Teil der Kommunikationsanschlüsse anzuschließen (Bereich
„From SI or Previous CI" (von SI oder vorheriger CI)), wobei die
Farbcodierung zu beachten ist.
4. Der blanke Silbererdungsdraht des GCBL-Kabels ist an die
Erdungsklemme (Erdsymbol) anzuschließen.
5. Von der Erdungsklemme ist eine blanke Kupferleitung (2,5 mm
Durchmesser) zu einem geeigneten Erdungsanschluss zu verlegen.
FUNKVERBINDUNG ................................................................................................................
Siehe Anweisungen für die optionale Funkausstatttung.
�����
����������
�����
��
����
�����������
��
�� ���
���
�� ���
���
������
���
�� ���������
������ �
������ �
����
������ �
����������
������
������
���������
�� �
�� �
�� �
�� �
�� �
�� �
�� �
�� �
��� ���� ��������� ��
�
����� ������
����� ����� ����
������� ���
5
