ANSCHLUSS VoN VENTILEN UND TRAFo

1. Verlegen Sie die notwendigen Ventilkabel zwischen den
Regelventilen und dem Steuergerät.
2. Bei den Ventilen verbinden Sie den gemeinsamen Nullleiter mit
je einem Kabel jedes Ventils. Meistens wird dafür eine weiße
Leitung gewählt. Das andere Kabel jedes Ventils wird mit je
einer separaten Leitung verbunden. Für sämtliche Kabel-
anschlüsse sollten wasserdichte Verbindungen benutzt werden.
3. Führen Sie die Kabel durch den Kabelkanal. Befestigen Sie den
Kabelkanal an der rechten unteren Seite des Steuergeräts.
4. Fixieren Sie nun die weiße Leitung an den C-Anschluss an
der Anschlussleiste. Fixieren Sie die einzelnen Ventilkabel an
den entsprechenden Sektionsnummern und ziehen Sie die
Schrauben an.
5. innenmodell: Führen Sie das Trafokabel durch die Öffnung an
der linken Seite der Steuerung und fixieren es an den beiden
Klemmen, die mit 24VAC gekennzeichnet sind.
außenmodell: Die Trafokabel sind bereits an den AC
Anschlussklemmen installiert, so dass nur die Netzversorgung
am Verteilerkasten hergestellt werden muss
HINWEIS: das X-Core-außenmodell ist spritzwasser-
und wetterfest. der netzanschluss sollte nur von
einem befugten Fachmann unter Berücksichtigung
der nationalen spezifikationen vorgenommen
werden. Bei unsachgemäßem anschluss besteht die
Gefahr eines elektrischen schlages oder Feuer.
Verbinden Sie die beiden Kabel
vom Transformator mit den 24
Volt Klemmen
Hochspannungsverkabelung (nur bei Modellen für
den Außenbereich)
1. Das Netzkabel wird durch die linke 13 mm (½") große Öffnung
in der linken Geräteunterkante geführt.
2. Anschließend wird ein Kabel mit jedem der zwei Kabel im
Anschlusskasten verbunden. Schließen Sie keine Hochspan-
nung an die AC-Anschlussklemme im Inneren des Gerätes.
Kabelstecker für den Anschluss sind im Lieferumfang enthalten.
Hinweis: Bei E-Modellen werden die Kabel mit dem Wechsel-
stromklemmblock im Inneren des Anschlusskastens verbunden.
3. Ersetzen Sie die Abdeckung des Anschlusskastens.
BAT
Ventil-
kabel

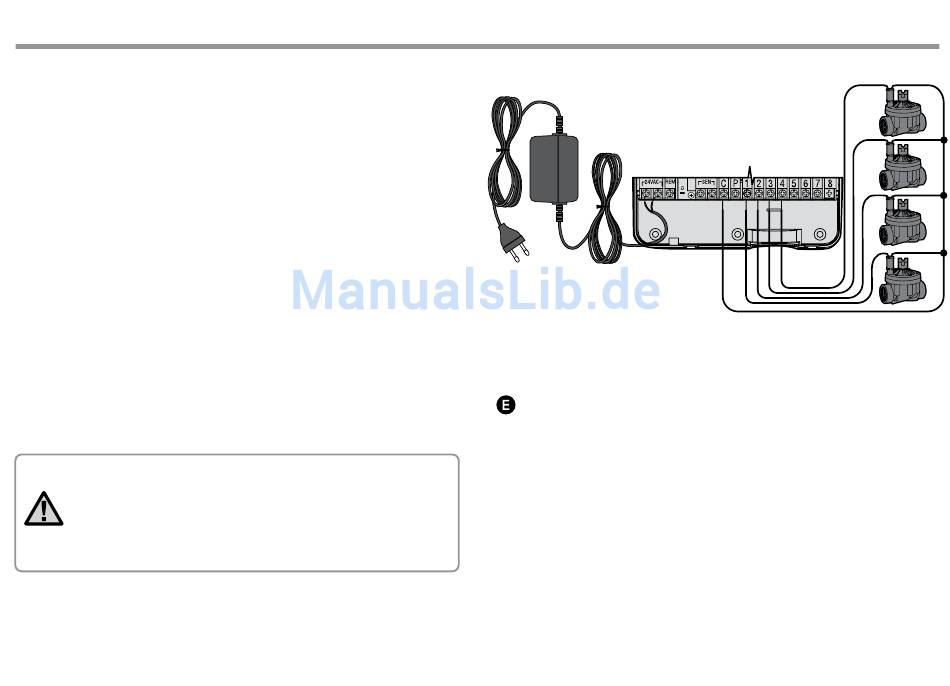

Gemeinsame Masse Ventile
Ventil 4
Ventil 3
Ventil 2
Ventil 1
