ERDANSCHLUSS ......................................................................................................................

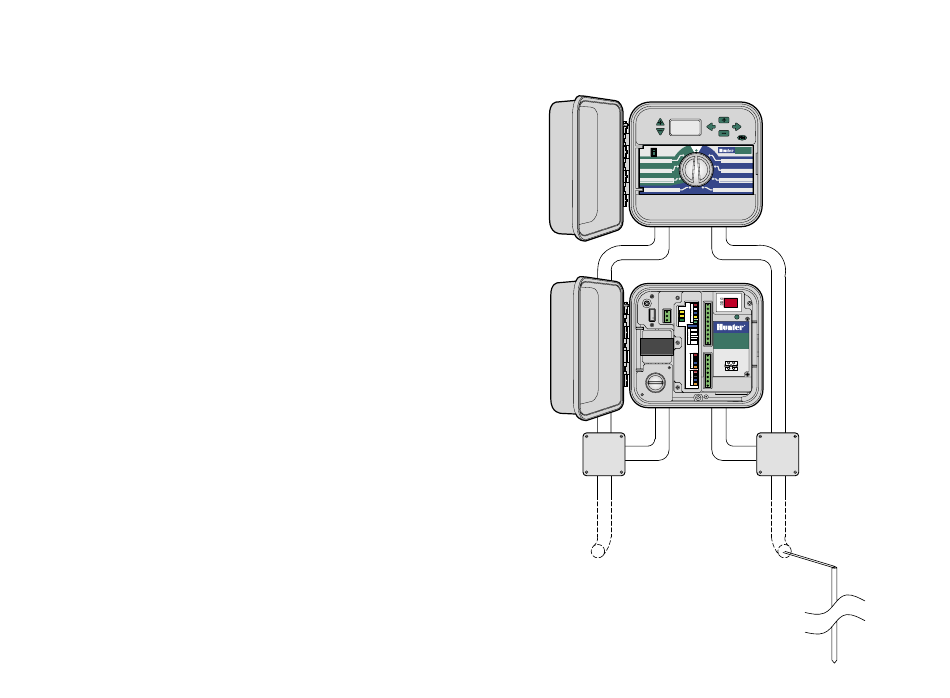

1. Die blanke Kupferleitung (Durchmesser 2,5 mm) für den
Erdanschluss ist an die entsprechend markierte Erdungsklemme der
Schnittstelle anzuschließen.
2. Die Erdleitung ist im Rohr für die Niederspannungsleitungen zu
verlegen und an einen kupferbeschichteten Erdungsstab von 2,5 m
Länge anzuschließen, der vertikal in die Erde einzuschlagen ist.
3. Der Widerstand des Erdanschlusses darf 10 Ohm nicht übersteigen.
6
Pro-C Steuergerät
RAIN SENSOR
RUN
Pro-C
BYPASS
ACTIVE
SYSTEM OFF
SET CURRENT DATE / TIME
MANUAL – ALL
SET WATERING START TIMES
MANUAL – SINGLE
SET STATION RUN TIMES
SET PUMP OPERATION
SET DAYS TO WATER
IMMS-CI
POWER
Controller
AC
Comm.
From
AC
Transformer
24 VAC
REM
24 VAC
SEN
Ground
SEN
To SmartPort
Sensor 1
Sensor 2
IMMS
™
Sensor 3
Controller
Sensor
Common
Interface
SI 1
SI 2
Earth Ground
Drain wires here
SI 3
SI 4
CI 1
CI 2
CI 3
CI 4
