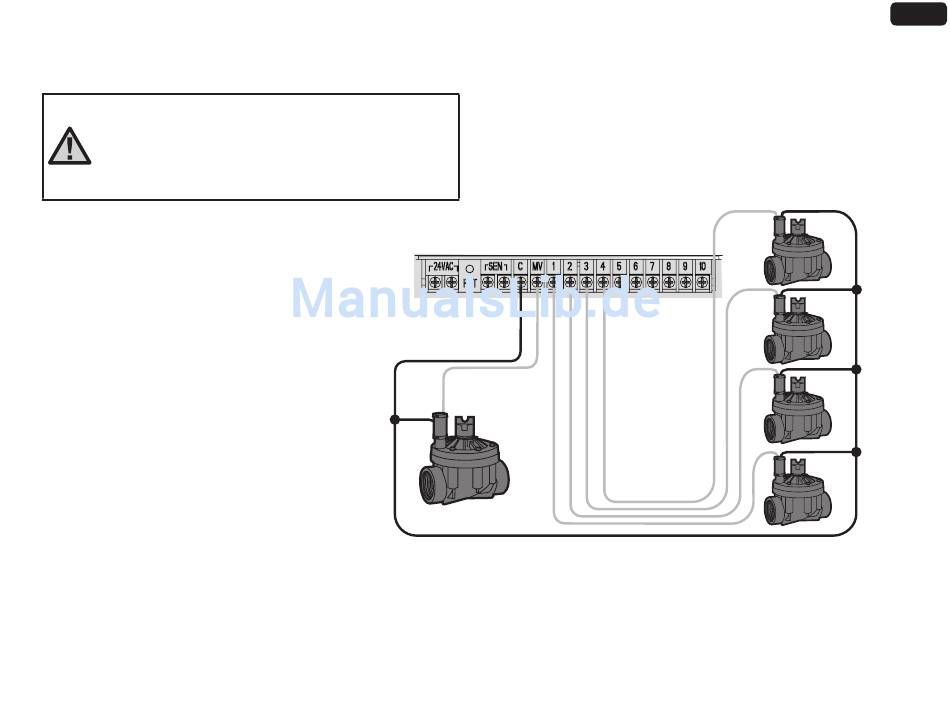

ANSCHLUSS dES HAUPTVENTILS
HINWEIS: Führen Sie diese Schritte nur aus, wenn in
Ihrem Bewässerungssystem ein Hauptventil instal-
liert ist. Beim Hauptventil handelt es sich um ein an
der Hauptleitung angeschlossenes „üblicherweise
geschlossenes" Ventil, das sich nur öffnet, wenn das
Steuergerät ein Bewässerungsprogramm anlaufen lässt.
1.
Verbinden Sie am Hauptventil das schwarze
Anschlusskabel mit der Masseleitung.
Schließen Sie nun eine separate Steuerleitung
an das rote Anschlusskabel.
2.
Das Massekabel wird an Anschluss C des
Steuergeräts angeschlossen. Das andere Kabel
des Hauptventils wird an Anschluss MV des
Steuergeräts angeschlossen. Ziehen Sie die
Schrauben an.
Hauptventilkabel
(rot)
(schwarz)
Hauptventil
Ventilkabel
Massekabel der Ventile
DEU
Ventil 4
Ventil 3
Ventil 2
Ventil 1
