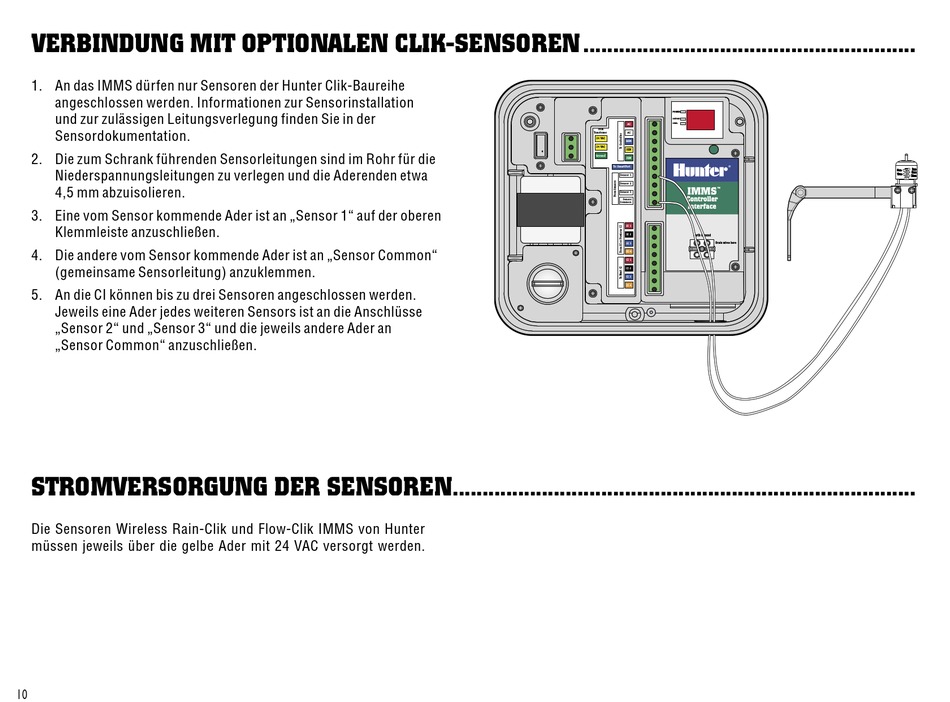

VERBINDUNG MIT OPTIONALEN CLIK-SENSOREN ........................................................

1. An das IMMS dürfen nur Sensoren der Hunter Clik-Baureihe

angeschlossen werden. Informationen zur Sensorinstallation

und zur zulässigen Leitungsverlegung finden Sie in der

Sensordokumentation.

2. Die zum Schrank führenden Sensorleitungen sind im Rohr für die

Niederspannungsleitungen zu verlegen und die Aderenden etwa

4,5 mm abzuisolieren.

3. Eine vom Sensor kommende Ader ist an „Sensor 1" auf der oberen

Klemmleiste anzuschließen.

4. Die andere vom Sensor kommende Ader ist an „Sensor Common"

(gemeinsame Sensorleitung) anzuklemmen.

5. An die CI können bis zu drei Sensoren angeschlossen werden.

Jeweils eine Ader jedes weiteren Sensors ist an die Anschlüsse

„Sensor 2" und „Sensor 3" und die jeweils andere Ader an

„Sensor Common" anzuschließen.

Die Sensoren Wireless Rain-Clik und Flow-Clik IMMS von Hunter

müssen jeweils über die gelbe Ader mit 24 VAC versorgt werden.

��

�

��
