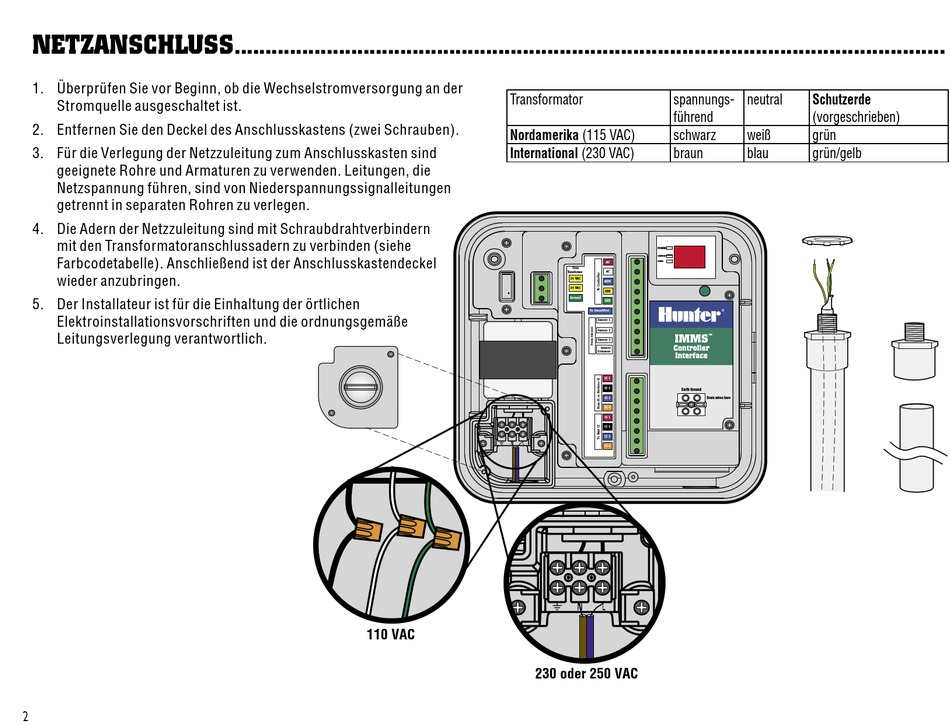

NETZANSCHLUSS....................................................................................................................

1. Überprüfen Sie vor Beginn, ob die Wechselstromversorgung an der

Stromquelle ausgeschaltet ist.

2. Entfernen Sie den Deckel des Anschlusskastens (zwei Schrauben).

3. Für die Verlegung der Netzzuleitung zum Anschlusskasten sind

geeignete Rohre und Armaturen zu verwenden. Leitungen, die

Netzspannung führen, sind von Niederspannungssignalleitungen

getrennt in separaten Rohren zu verlegen.

4. Die Adern der Netzzuleitung sind mit Schraubdrahtverbindern

mit den Transformatoranschlussadern zu verbinden (siehe

Farbcodetabelle). Anschließend ist der Anschlusskastendeckel

wieder anzubringen.

5. Der Installateur ist für die Einhaltung der örtlichen

Elektroinstallationsvorschriften und die ordnungsgemäße

Leitungsverlegung verantwortlich.

Transformator

Nordamerika (115 VAC)

International (230 VAC)

��

spannungs-

neutral

führend

schwarz

weiß

braun

blau

��

�

��

Schutzerde

(vorgeschrieben)

grün

grün/gelb

��

�

��
