INHALT
Installation
Verbindung mit einem W-Lan-Netzwerk
Verbindung von Magnetventilen und
Steckern
App-Konfiguration
HC SUPPORT

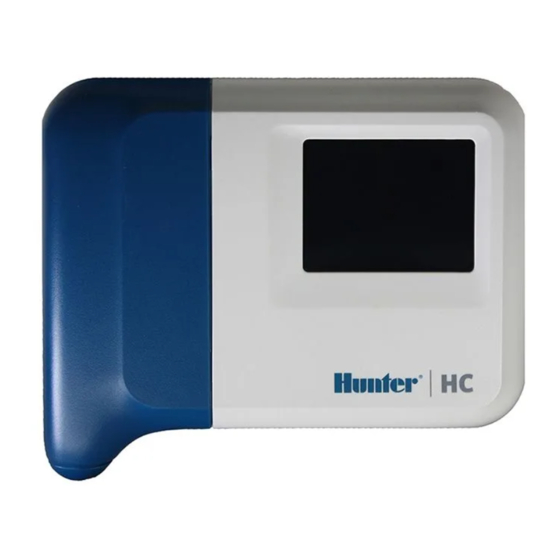

Vielen Dank, dass Sie sich für das Hunter HC-Steuergerät entschieden haben. In dieser
Kurzanleitung werden wir Ihnen erklären, was Sie bei der Installation und Konfiguration
des HC-Steuergeräts beachten müssen und wie Sie es mit dem W-Lan verbinden können.
Wenn Sie Support für die Hydrawise™ Cloud Software oder Hilfe mit Ihrem Hydrawise
Konto benötigen, dann besuchen Sie uns auf hunter.direct/hchelp.
Im Lieferumfang Ihres Steuergeräts ist folgendes enthalten:
• Ein Hunter W-Lan Steuergerät
• 24V AC Transformator
• 2x Schrauben und Dübel für die Wandmontage
1
3
4
6
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hunter HC
Inhaltszusammenfassung für Hunter HC
- Seite 1 App-Konfiguration HC SUPPORT Vielen Dank, dass Sie sich für das Hunter HC-Steuergerät entschieden haben. In dieser Kurzanleitung werden wir Ihnen erklären, was Sie bei der Installation und Konfiguration des HC-Steuergeräts beachten müssen und wie Sie es mit dem W-Lan verbinden können.
-
Seite 2: Installation
INSTALLATION Installation des HC-Steuergeräts Das HC kann nur im Innenbereich eingesetzt werden. Der gewählte Standort muss über eine W-Lan-Abdeckung verfügen. Die W-Lan-Abdeckung können Sie ganz einfach über Ihr Smartphone testen. Wir empfehlen eine Signalstärke von 2 oder 3 Balken. Sie können die W-Lan-Verbindung aber auch über das HC direkt testen (die Signalstärke wird angezeigt, wenn... -
Seite 3: Montage Des Steuergeräts
Montage des Steuergeräts 1. Verwenden Sie einen Bohreinsatz 4. Schieben Sie das Gehäuse des mit einem Durchmesser von 3/ 16 Zoll Steuergeräts über den Schraubenkopf. und bohren Sie ein Loch mit 1 Zoll (25 5. Markieren Sie den zweiten mm) Tiefe. Montagepunkt (siehe ③... -
Seite 4: Verbindung Mit Einem W-Lan-Netzwerk
Ihr Steuergerät mit dem drahtlosen Router verbindet. Falls Sie den Einrichtungsassistenten nicht verwenden, dann können Sie Ihre Drahtloseinstellungen auch über den Abschnitt „Viewing Wireless Settings“ (Drahtloseinstellungen anzeigen) auf hunter.direct/hchelp ändern. Den Assistenten verwenden 1. Wählen Sie Ihr Drahtlosnetzwerk aus der Liste im Display des Steuergeräts und drücken Sie auf die Taste Confirm (Bestätigen). - Seite 5 VERBINDUNG VON TRANSFORMATOR & MAGNETVENTILEN Je nachdem welches Modell Sie erworben haben, verfügt Ihr Steuergerät über entweder 6 oder 12 Zonen. Es gibt drei COMMON (GEMEINSAME) Verdrahtungspunkte – von diesen kann ein beliebiger oder alle zusammen verwendet werden. Sehen Sie sich das nachfolgende Diagramm an, wenn Sie die Magnetventile an das Steuergerät anschließen.
- Seite 6 Verdrahtung der Magnetventile Schritt 1 Schritt 2 Schritt 3 Nehmen Sie einen Draht von Verbinden Sie jeden der Verbinden Sie den jedem Magnet, drehen Sie diese anderen individuellen gemeinsamen Draht des zusammen und verbinden Sie Drähte mit einem mehradrigen Kabels (in es mit dem gemeinsamen (in andersfarbigen Draht.
- Seite 7 KONFIGURATION DER HYDRAWISE APP Um das HC-Steuergerät mit der Hydrawise App zu verbinden, befolgen Sie die folgenden Schritte und anschließend die Anweisungen auf dem Display. Online-Registrierung eines Kontos 1. Wenn Sie noch über kein Konto verfügen, dann sollten Sie sich eines auf der Hydrawise Website anlegen.
- Seite 8 Kanadische FCC-Erklärung Dieses Gerät stimmt mit den Industry Canada lizenzfreien RSS Standards überein. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: (1) dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss Störungen hinnehmen, auch solche Störungen, die unerwünschte Betriebszustände verursachen können.
-
Seite 9: Fehlerbehebung
FEHLERBEHEBUNG Wünschen Sie weitere hilfreiche Informationen zu Ihrem Produkt? Hier finden Sie Tipps zur Installation, Programmieranweisungen und weiteres. hunter.direct/hchelp PRIVATE & GEWERBLICHE BEREGNUNG Built on Innovation® Weitere Informationen. Besuchen Sie hunterindustries.com LIT-694-QG-HC DE 7/16...
