DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist, müs-
sen Sie vielleicht den Antriebsriemen einstellen.
Um den Antriebsriemen einzustellen, müssen Sie
zuerst die unten beschriebene Teile entfernen.

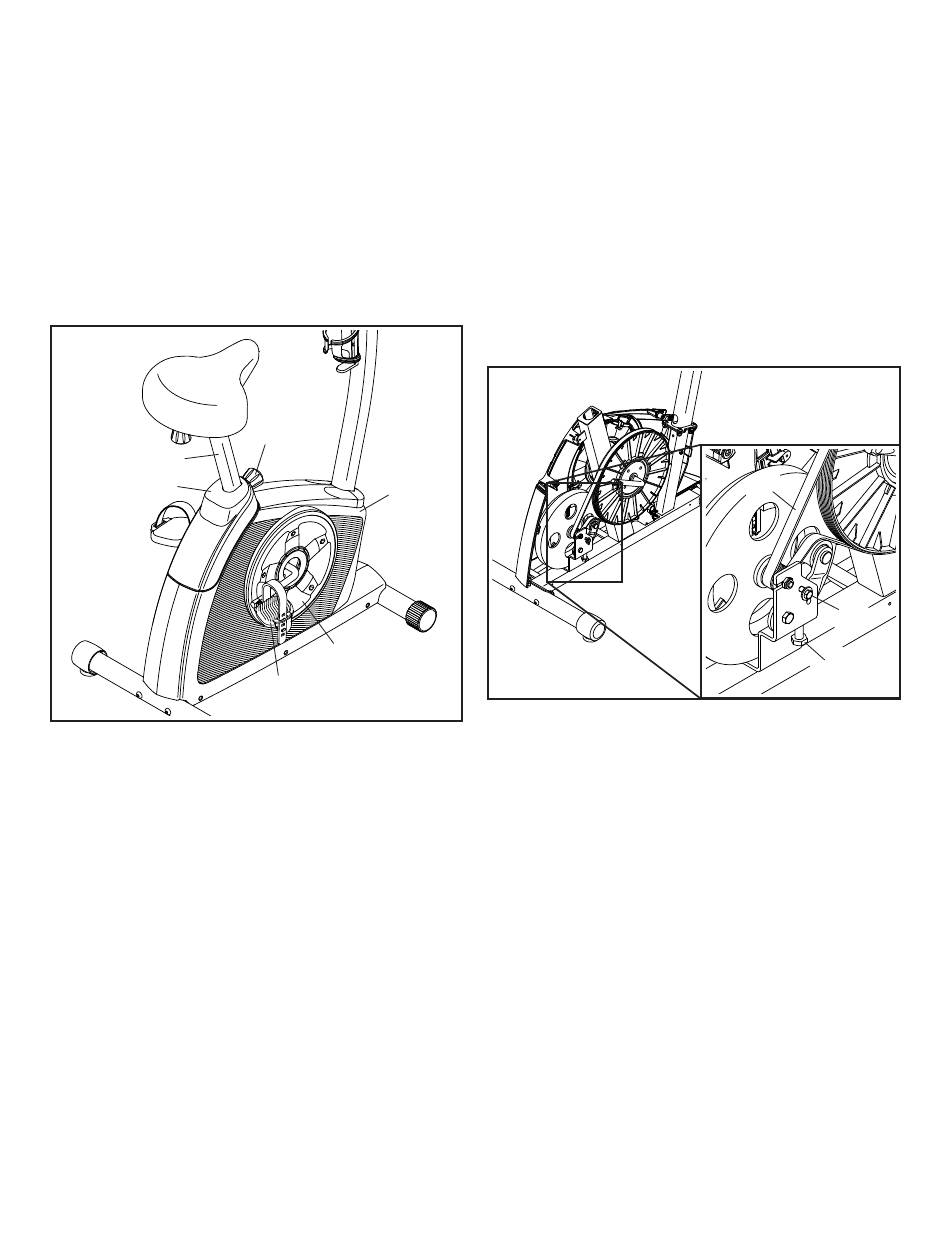

Um die Sitzstütze (10) zu entfernen, lockern Sie den
Stützenknopf (18) um ein paar Drehungen, ziehen den
Stützenknopf nach außen und entfernen die Sitzstütze.
Dann entfernen Sie mithilfe eines Rollgabelschlüssels
den Stützenknopf.
10
16
Mithilfe eines Flachschlitz-Schraubendrehers
lösen Sie die Vorsprünge an der unteren Kante
der Stützenabdeckung (16) und entfernen Sie die
Stützenabdeckung.
Als Nächstes drehen Sie mithilfe eines Rollgabel-
schlüssels das rechte Pedal (29) gegen den Uhrzeiger-
sinn und entfernen es. Dann lösen Sie mithilfe eines
Flachschlitz-Schraubendrehers die Vorsprünge um den
Rand der rechten Zugangsscheibe (24) und entfernen
Sie die Zugangsscheibe vom rechten Schutz (22).
18
22
24
29
Siehe Montageschritt 5 auf Seite 8. Entfernen Sie
die zwei M4 x 15mm Senkkopfschrauben (71) von der
hinteren Pfostenabdeckung (19).
Siehe EXPLOSIONSZEICHNUNG auf Seite 23.
Identifizieren Sie den linken und den rechten Schutz
(21, 22). Entfernen Sie alle Schrauben vom linken und
rechten Schutz. Die Schrauben in den Schutzen
haben zwei unterschiedliche Größen – achten Sie
darauf, welche Schraubengröße Sie aus welchem
Loch entfernen. Dann entfernen Sie behutsam den
rechten Schutz.
Lockern Sie die M6 x 20mm Sechskantschraube (47).
Dann ziehen Sie die Spannrollenschraube (45) an, bis
der Antriebsriemen (15) straff gezogen ist.
Wenn der Antriebsriemen (15) straff ist, ziehen Sie die
M6 x 20mm Sechskantschraube (47) fest.
Dann befestigen Sie wieder die Teile, die Sie entfernt
haben.
20
15
47
45
