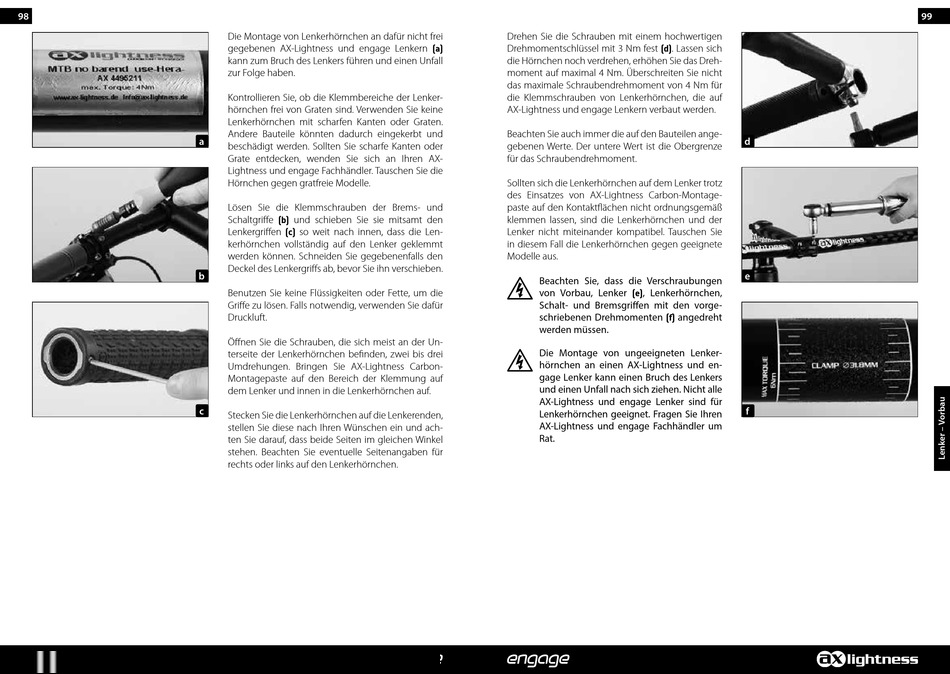

98
Die Montage von Lenkerhörnchen an dafür nicht frei
gegebenen AX-Lightness und engage Lenkern
kann zum Bruch des Lenkers führen und einen Unfall
zur Folge haben.
Kontrollieren Sie, ob die Klemmbereiche der Lenker-
hörnchen frei von Graten sind. Verwenden Sie keine
Lenkerhörnchen mit scharfen Kanten oder Graten.
Andere Bauteile könnten dadurch eingekerbt und
a
beschädigt werden. Sollten Sie scharfe Kanten oder
Grate entdecken, wenden Sie sich an Ihren AX-
Lightness und engage Fachhändler. Tauschen Sie die
Hörnchen gegen gratfreie Modelle.
Lösen Sie die Klemmschrauben der Brems- und
Schaltgriffe und schieben Sie sie mitsamt den
(b)
Lenkergriffen so weit nach innen, dass die Len-
(c)
kerhörnchen vollständig auf den Lenker geklemmt
werden können. Schneiden Sie gegebenenfalls den
Deckel des Lenkergriffs ab, bevor Sie ihn verschieben.
b
Benutzen Sie keine Flüssigkeiten oder Fette, um die
Griffe zu lösen. Falls notwendig, verwenden Sie dafür
Druckluft.
Öffnen Sie die Schrauben, die sich meist an der Un-
terseite der Lenkerhörnchen befinden, zwei bis drei
Umdrehungen. Bringen Sie AX-Lightness Carbon-
Montagepaste auf den Bereich der Klemmung auf
dem Lenker und innen in die Lenkerhörnchen auf.
c
Stecken Sie die Lenkerhörnchen auf die Lenkerenden,
stellen Sie diese nach Ihren Wünschen ein und ach-
ten Sie darauf, dass beide Seiten im gleichen Winkel
stehen. Beachten Sie eventuelle Seitenangaben für
rechts oder links auf den Lenkerhörnchen.
Drehen Sie die Schrauben mit einem hochwertigen
Drehmomentschlüssel mit 3 Nm fest
(a)
die Hörnchen noch verdrehen, erhöhen Sie das Dreh-
moment auf maximal 4 Nm. Überschreiten Sie nicht
das maximale Schraubendrehmoment von 4 Nm für
die Klemmschrauben von Lenkerhörnchen, die auf
AX-Lightness und engage Lenkern verbaut werden.
Beachten Sie auch immer die auf den Bauteilen ange-
gebenen Werte. Der untere Wert ist die Obergrenze
für das Schraubendrehmoment.
Sollten sich die Lenkerhörnchen auf dem Lenker trotz
des Einsatzes von AX-Lightness Carbon-Montage-
paste auf den Kontaktflächen nicht ordnungsgemäß
klemmen lassen, sind die Lenkerhörnchen und der
Lenker nicht miteinander kompatibel. Tauschen Sie
in diesem Fall die Lenkerhörnchen gegen geeignete
Modelle aus.
Beachten Sie, dass die Verschraubungen
g
von Vorbau, Lenker
Schalt- und Bremsgriffen mit den vorge-
schriebenen Drehmomenten
werden müssen.
Die Montage von ungeeigneten Lenker-
g
hörnchen an einen AX-Lightness und en-
gage Lenker kann einen Bruch des Lenkers
und einen Unfall nach sich ziehen. Nicht alle
AX-Lightness und engage Lenker sind für
Lenkerhörnchen geeignet. Fragen Sie Ihren
AX-Lightness und engage Fachhändler um
Rat.
. Lassen sich
(d)
d
e
, Lenkerhörnchen,
(e)
angedreht
(f)
f
99
