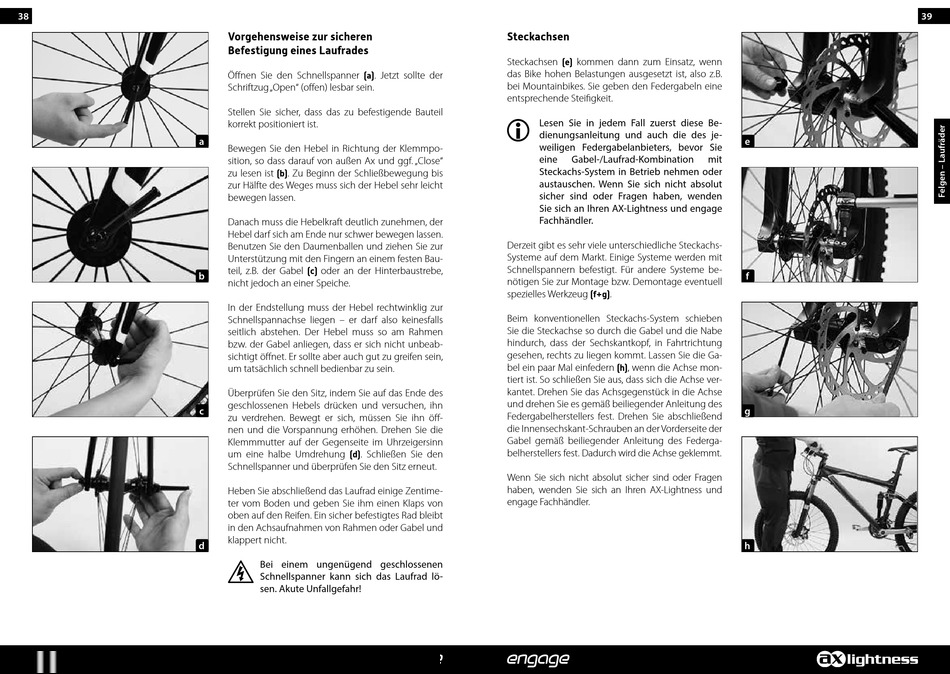

Vorgehensweise zur sicheren
Befestigung eines Laufrades
Öffnen Sie den Schnellspanner . Jetzt sollte der
(a)
Schriftzug „Open" (offen) lesbar sein.
Stellen Sie sicher, dass das zu befestigende Bauteil
korrekt positioniert ist.
a
Bewegen Sie den Hebel in Richtung der Klemmpo-
sition, so dass darauf von außen Ax und ggf. „Close"
zu lesen ist . Zu Beginn der Schließbewegung bis
(b)
zur Hälfte des Weges muss sich der Hebel sehr leicht
bewegen lassen.
Danach muss die Hebelkraft deutlich zunehmen, der
Hebel darf sich am Ende nur schwer bewegen lassen.
Benutzen Sie den Daumenballen und ziehen Sie zur
Unterstützung mit den Fingern an einem festen Bau-
teil, z.B. der Gabel oder an der Hinterbaustrebe,
(c)
b
nicht jedoch an einer Speiche.
In der Endstellung muss der Hebel rechtwinklig zur
Schnellspannachse liegen – er darf also keinesfalls
seitlich abstehen. Der Hebel muss so am Rahmen
bzw. der Gabel anliegen, dass er sich nicht unbeab-
sichtigt öffnet. Er sollte aber auch gut zu greifen sein,
um tatsächlich schnell bedienbar zu sein.
Überprüfen Sie den Sitz, indem Sie auf das Ende des
geschlossenen Hebels drücken und versuchen, ihn
c
zu verdrehen. Bewegt er sich, müssen Sie ihn öff-
nen und die Vorspannung erhöhen. Drehen Sie die
Klemmmutter auf der Gegenseite im Uhrzeigersinn
um eine halbe Umdrehung . Schließen Sie den
(d)
Schnellspanner und überprüfen Sie den Sitz erneut.
Heben Sie abschließend das Laufrad einige Zentime-
ter vom Boden und geben Sie ihm einen Klaps von
oben auf den Reifen. Ein sicher befestigtes Rad bleibt
in den Achsaufnahmen von Rahmen oder Gabel und
klappert nicht.
d
Bei einem ungenügend geschlossenen
G
Schnellspanner kann sich das Laufrad lö-
sen. Akute Unfallgefahr!

Steckachsen

Steckachsen kommen dann zum Einsatz, wenn
(e)
das Bike hohen Belastungen ausgesetzt ist, also z.B.
bei Mountainbikes. Sie geben den Federgabeln eine
entsprechende Steifigkeit.
Lesen Sie in jedem Fall zuerst diese Be-
I
dienungsanleitung und auch die des je-
weiligen Federgabelanbieters, bevor Sie
eine Gabel-/Laufrad-Kombination
Steckachs-System in Betrieb nehmen oder
austauschen. Wenn Sie sich nicht absolut
sicher sind oder Fragen haben, wenden
Sie sich an Ihren AX-Lightness und engage
Fachhändler.
Derzeit gibt es sehr viele unterschiedliche Steckachs-
Systeme auf dem Markt. Einige Systeme werden mit
Schnellspannern befestigt. Für andere Systeme be-
nötigen Sie zur Montage bzw. Demontage eventuell
spezielles Werkzeug .
(f+g)
Beim konventionellen Steckachs-System schieben
Sie die Steckachse so durch die Gabel und die Nabe
hindurch, dass der Sechskantkopf, in Fahrtrichtung
gesehen, rechts zu liegen kommt. Lassen Sie die Ga-
bel ein paar Mal einfedern , wenn die Achse mon-
(h)
tiert ist. So schließen Sie aus, dass sich die Achse ver-
kantet. Drehen Sie das Achsgegenstück in die Achse
und drehen Sie es gemäß beiliegender Anleitung des
Federgabelherstellers fest. Drehen Sie abschließend
die Innensechskant-Schrauben an der Vorderseite der
Gabel gemäß beiliegender Anleitung des Federga-
belherstellers fest. Dadurch wird die Achse geklemmt.
Wenn Sie sich nicht absolut sicher sind oder Fragen
haben, wenden Sie sich an Ihren AX-Lightness und
engage Fachhändler.
e
mit
f
g
h
