Betrieb
Das Messgerät ist bei der Lieferung bereits kalibriert. Eine Kalibrierung durch den Benutzer ist nicht erforderlich. Nach dem Anschluss
an die Versorgungsspannung ist der Sensor sofort betriebsbereit und initiiert die Messung eigenständig.
Darüber hinaus ist die digitale RS485-Schnittstelle bereit, auf Abfragen des Masters (regelmäßiges Abrufen der gemessenen Daten) zu
reagieren.
Nutzen Sie für die Sensor-Konfiguration bitte das Versorgungs- und Ausgangskabel mit USB/RS485
Software von MICRO-EPSILON.
i
Der Sensor benötigt nach dem Anschluss an die Spannungsversorgung eine Aufwärmzeit von ca. 10 Minuten.
Die Nullposition (Winkelwert 0°) ist frei über das Programm sensorTOOL konfigurierbar.
V
= 2.5 ... 0.5 V
OUT
I
= 12 ... 4 mA
OUT

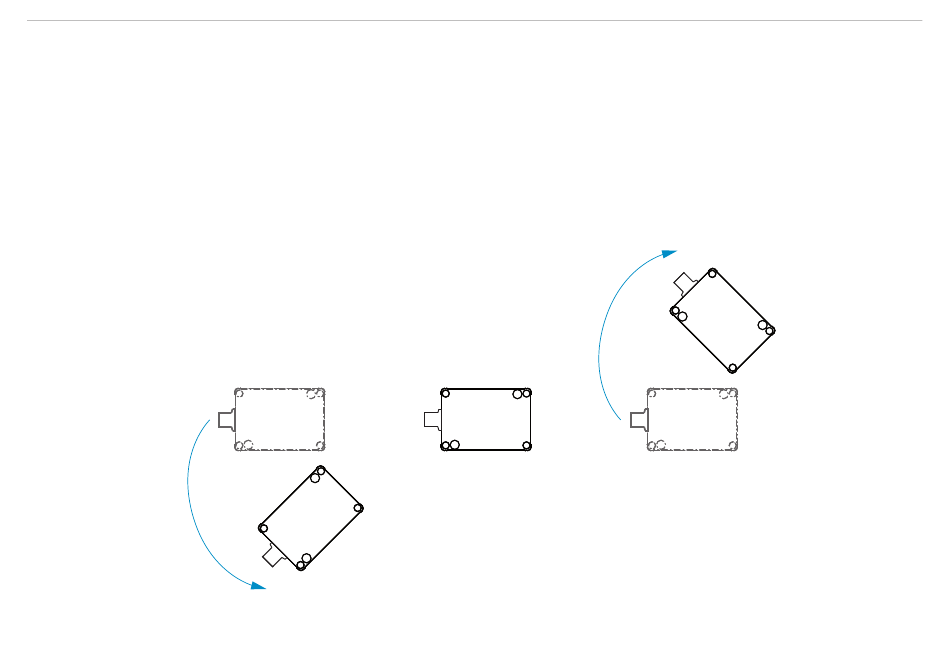

Abb. 11 Analogausgang in Abhängigkeit der Drehrichtung
inertialSENSOR INC5701
Nullposition
(Winkelwert 0°)
V
OUT
I
OUT
Einstellbare Winkel
zwischen 0 ... -180°
V
I
OUT
= 2.5 V
= 12 mA
Konverter, siehe A 1,
Einstellbare Winkel
zwischen 0 ... +180°
= 2.5 ... 4.5 V
OUT
= 12 ... 20 mA
sowie die
Seite 20
