Installation und Montage
4.4
Strom- und Spannungsausgang
Der Sensor stellt den Winkelwert als Analogausgangsvariable entweder als Strom- oder als Spannungswert an separaten Pins bereit,
abhängig von der mit dem Software-Tool von Micro-Epsilon vorgenommenen Konfiguration des Sensors.
4.4.1
Kontinuierlicher Betrieb
Hierbei wird der symmetrische Messbereich in der Einheit Winkelgrad auf den entsprechenden analogen Bereich skaliert.
i
Die Empfindlichkeit nimmt mit kleiner werdendem Messbereich zu, da nur ein kleiner Winkelbereich auf den gleichen Ausgangs-
bereich skaliert wird.
Stromausgang
20
18
16
14
12
10
8
6
4
2
0
Mindestwinkel
(bis zu -180 °)

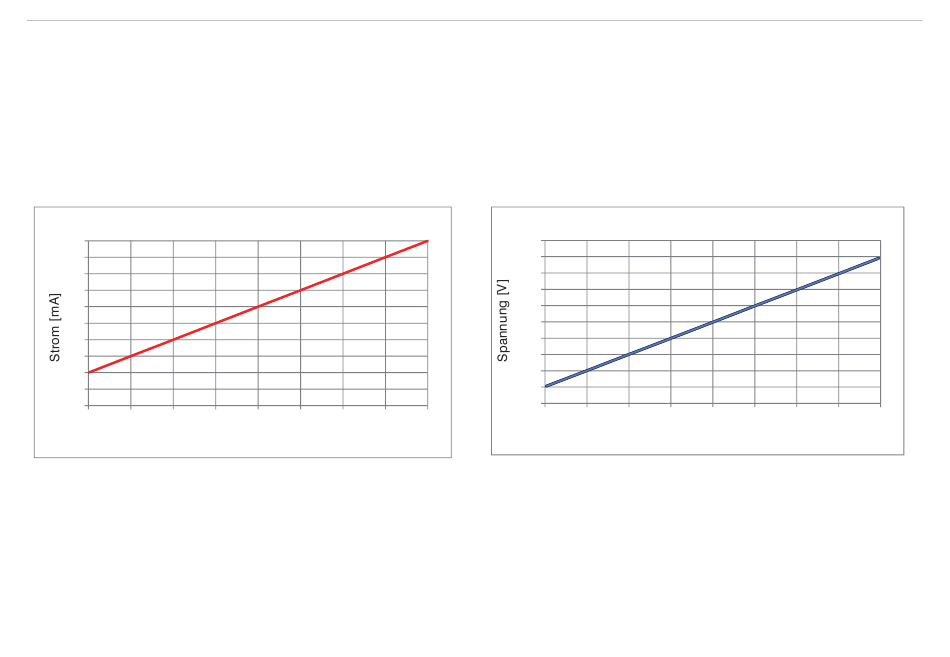

Abb. 5 Skalierung des Winkelmessbereichs auf den Stromwert
der Analogausgangsvariablen
inertialSENSOR INC5701
0
Maximaler Winkel
Winkel [°]
(bis zu +180 °)
Spannungsausgang
5
4,5
4
3.5
3
2.5
2
1.5
1
0,5
0
Mindestwinkel
(bis zu -180 °)
Abb. 6 Skalierung des Winkelmessbereichs auf den Spannungs-
wert der Analogausgangsvariablen
0
Maximaler Winkel
Winkel [°]
(bis zu +180 °)
