Installation und Montage
4.2
Der Sensor wird mit zwei M4-Schrauben befestigt. Nachdem der Sensor an der Komponente angebracht
wurde, ist die Nullposition (Winkelwert = 0°) mit dem Software-Tool von Micro-Epsilon frei
siehe A
Von der Nullposition aus misst der Sensor einen Winkel von bis zu ±180° in jeder Drehrichtung (im Uhrzei-
gersinn und entgegen des Uhrzeigersinns).
i
±180°

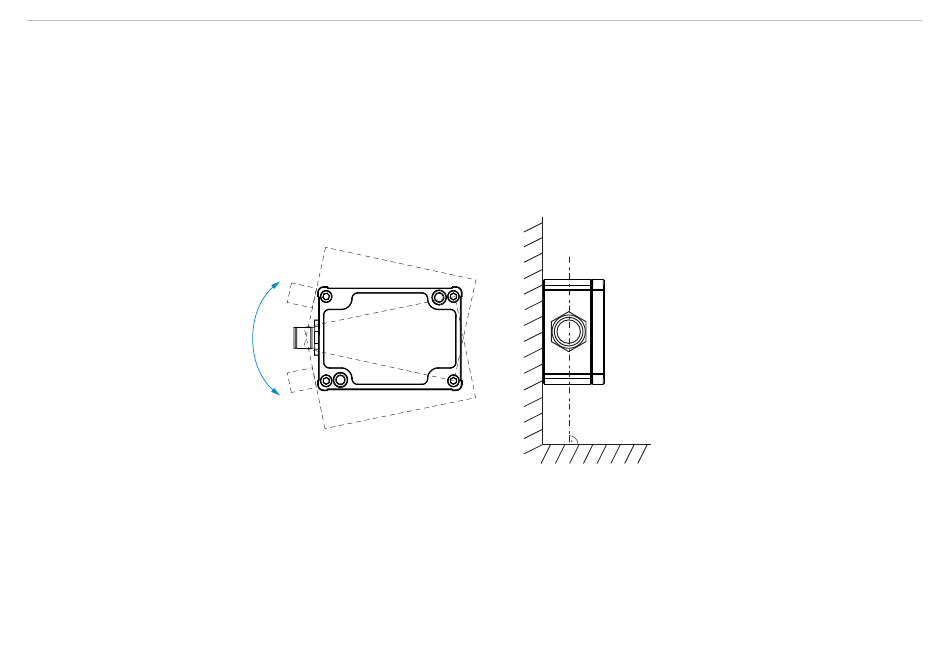

Abb. 2 Nullposition (Winkelwert O°); Messwinkel ±180°
inertialSENSOR INC5701
Sensor
3.
Für präzise Messungen ist der Sensor ohne Verkippung zu
Die Messachse darf während einer Messung nicht verkippt werden.
einstellbar, siehe 5,
positionieren, siehe Abb.
2.
Seite 13
