Sungrow SG30CX Schnellinstallationsanleitung
Vorschau ausblenden
Andere Handbücher für SG30CX:
- Benutzerhandbuch (114 Seiten) ,
- Benutzerhandbuch (142 Seiten) ,
- Kurzanleitung zur installation (26 Seiten)
Verwandte Anleitungen für Sungrow SG30CX
Inhaltszusammenfassung für Sungrow SG30CX

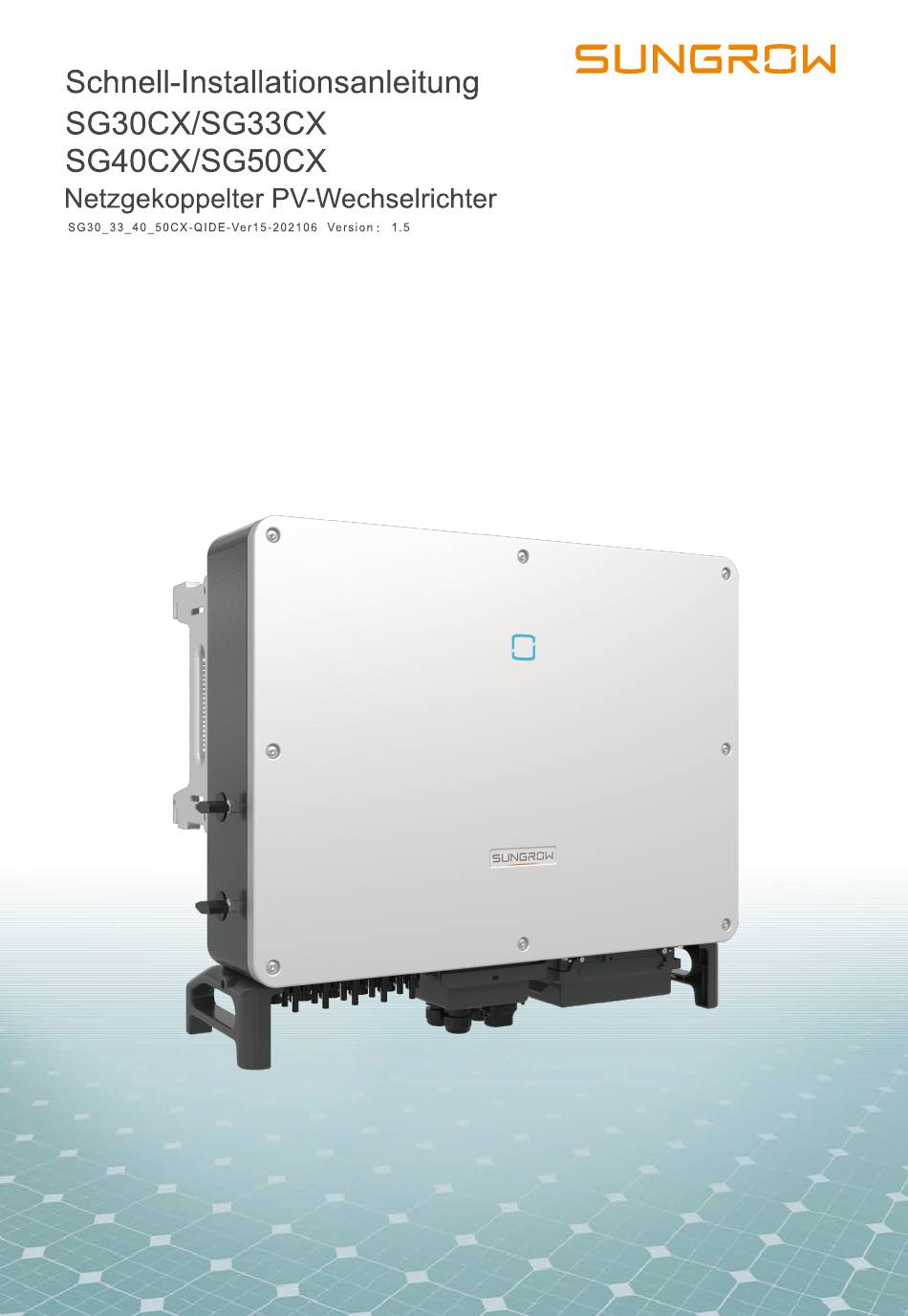

- Seite 1 MCENns 90LZOZ-gweA-2CJIO-xoog-ov-€€ otos 191140!JlesqoeM-Ad Elledd0>le6z19N xoogos/xootos XO€€OS/XOO€OS Dunueluesuo!lellelsul-lleuqos MOE9N17S...
- Seite 2 Diese Anleitung gilt für die Wechselrichter SG30CX, SG33CX, SG40CX und SG50CX und beschreibt die Installation, den elektrischen Anschluss, die Inbetriebnahme und die Fehlersuche. HINWEIS Die Inhalte können aufgrund der Produktweiterentwicklung regelmäßig aktualisiert Oder überarbeitet werden_ Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden. In keinem Fall ersetzt diese Anleitung das Benutzerhandbuch Oder zugehörige Hinweise auf dem Gerät.
- Seite 3 Mechanische Montage Standortauswahl Umgebungs temperatur: 60 'C Min. Umgebungs- temperatur: -25 •c Relative Luftfeuchtigkeit: 0-100% Entzündliches Material Entzündliches Oder Gas in der Nähe des Umgebungsbedingungen Geeignet für den Betrieb Installationsorts Wandmaterial Vertikal Nach hinten geneigt Nach vome geneigt Umgedreht 2 450 1.000 mm *Wenn der Abstand weniger als 450 mm beträgt, entfernen Sie den Wechselrichter...
- Seite 4 Befestigen Sie die Montagehalterung mit MIO-Schrauben Reihenfolge der Befestigungen A: Halterung B: Vollgewindebolzen Meta Unterlegscheibe Spannscheibe 35Nm F: Sechskantmuttem Hängen Sie den Wechselrichter an der Wandhalterung Befestigen Sie den Wechselrichter mit M6x65-Schrauben Elektrische Verbindung Überblick Wechselrichter Überwachungsgerät PV-Strang Versorgungsnetz Kabelanforderungen Außendurchmesser(mm) Querschnittsflache(/nm ) Kabel...
- Seite 5 Zusätzlicher Erdungsanschluss A HINWEIS • Da es ein transformatorloser Wechselrichter ist, darf weder der positive Gleichstrompol noch der negative Gleichstrompol des PV-Strangs geerdet sein. • Es gibt zwei Erdungsklemmen. Verwenden Sie mindestens eine davon, um den Wechselrichter zu erden. Tragen Sie Farbe auf die Erdungsklemme auf, um die Korrosionsbeständigkeit nach dem Anschluss...
- Seite 6 Befestigen Sie die Anschluss-abdeckung, ziehen die Befestigen Sie das Ziehen Sie die Fixierungskrallen fest und sichern Sie mittels Schraube Überwurfmutter fest _ WechseIstrom(AC) Kabel an den entsprechenden Klemmen Anschließen der Gleichstrom(DC)-Seite HINWEIS Verwenden Sie die aus dem Lieferumfang Schäden am Gerät, die auf die Verwendung eines nicht kompatiblen Steckverbinders zurückzuführen Sind, werden von der Garantie nicht abgedeckt.
- Seite 7 RS485-KOmmunikationsverbindung Wie in der folgenden Abbildung dargestellt, verfügt der Wechselrichter über drei RS485-KommunikationsschnittsteIlen und einen DIP-Schalter. RS485-1-scr,nittsteIIe (RJ45) RS485-1 Dip-scr,alter 120 Ohm A1 A1 RS4B5-1-Schnittstelle (Klemmenblock) RS485-2-schnittsteIIe Die RS485-1 -Klemmenblock-SchnittsteIIe und die RJ45-Schnittstelle haben die gleiche Funktion, sind aber unterschiedlich verdrahtet Alle drei Schnittstellen können an ein Datenerfassungsgerät...
- Seite 8 3-5-2 Verbindungsverfahren Klemmenblock Lösen Sie die Übervvurfmutter der Anschlussbox Führen Sie das Kabel durch Entfernen Sie den Kabelmantel wählen Sie eine dem Kabelaußendurchmesser Uberwurfmutter, die Dichtung und die Aderisolation wie dargestellt entsprechende Dichtung aus die Kabelbox 7 mm 20 mm E —12 —...
- Seite 9 Inbetriebnahme Inspektion vor der Inbetriebnahme Ergebnis Punkte Nein Alle Geräte sind zuverlässig installiert worden Gleichstrom- und WechseIstrom-Schalter befinden sich in der Position „AUS" Das Erdungskabel ist ordnungsgemäß und zuverlässig angeschlossen. Das WechseIstrom-KabeI ist ordnungsgemäß und zuverlässig angeschlossen. Das Gleichstrom-KabeI ist ordnungsgemäß und zuverlässig angeschlossen. Das Kommunikationskabel ist ordnungsgemäß...
- Seite 10 iSolarCloud Kurze Einführung Die iSolarCloud APP kann über Bluetooth eine Kommunikationsverbindung zum Wechselrichter aufbauen, wodurch eine nahezu vol ständige Wartung des Wechselricters ermöglicht wird. Benutzer können die App vemenden, um grundlegende nformationen, Alarme und Ereignisse anzuzeigen, Parameter festzu egen Oder Protokolle herunterzuladen etc. *Falls das Kommunikationsmodul EyeM4, WiFi Oder WiNet-S vorhanden ist, kann die iSolar-Cloud App auch über...
- Seite 11 Legen Sie für die Region Brasilien den Ländercode „BrasiIien" fest. Die Auswahl von „BrasiIien 230" Oder „BrasiIien_240" führt zu einem Einstellungsfehler Stellen Sie für SG30CX den Netzcode EN50549 in der Region Ukraine ein und nehmen Sie manuelle Einstellungen vor, um die Einha tung des Ländercodes zu gewährleisten Schritt...
- Seite 12 Sungrow Power Supply Co., Ltd Hinzufügung: No. 1699 Xiyou Rd.,New & High Technology Industrial Development Web: wuw.sungrowpower.com Tel: +86 551 6532 7834 / 6532 7845...
