Benutzerhandbuch
5.10 RS485-Anschluss
5.10.1 RS485-Kommunikationssystem
Der RS485-Anschluss (A1, B1) kann die Kommunikation zwischen dem Wechselrichter und
einem externen Gerät sowie die Kommunikation zwischen zwei parallelgeschalteten Wech-
selrichtern herstellen.
Bei mehreren Wechselrichtern können alle Wechselrichter über RS485-Kabel in Reihe (Dai-
sy Chain) geschaltet werden.
•
Die maximale Anzahl der Wechselrichter, die in der Verkettung angeschlossen
werden dürfen, liegt bei 5.
•
Das RS485-Kommunikationskabel muss ein geschirmtes Twisted-Pair-Kabel
oder ein geschirmtes Twisted-Pair-Ethernet-Kabel sein.
•
Das RS485-Kabel zwischen zwei Geräten darf nicht länger als 10 m sein.
•
Die RS485-Kommunikation kann nicht gleichzeitig mit dem COM1-Port für Wi-
Net-S verwendet werden.
•
Informationen zur Kommunikationsverbindung mit dem Energy Meter finden
Sie im Handbuch des Loggers.
5.10.2 Zusammenbau des COM-Anschlusses
Schritt 1Schrauben Sie die Überwurfmutter vom Anschluss ab.
Schritt 2Nehmen Sie den Anschlussblock heraus.

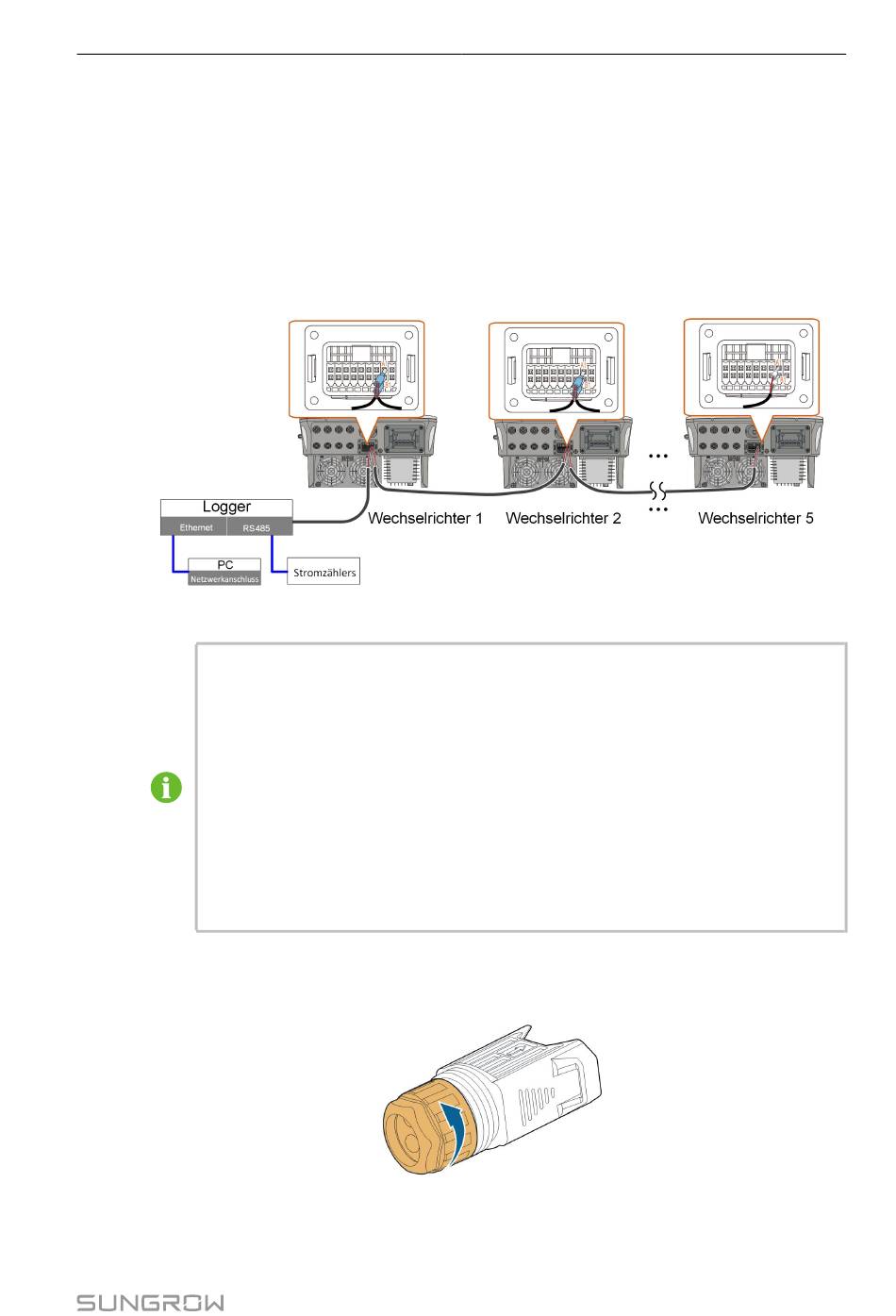

Abbildung 5-6 Anschluss von mehreren Wechselrichtern
5 Elektrische Verbindung
47
