5 Elektrische Verbindung

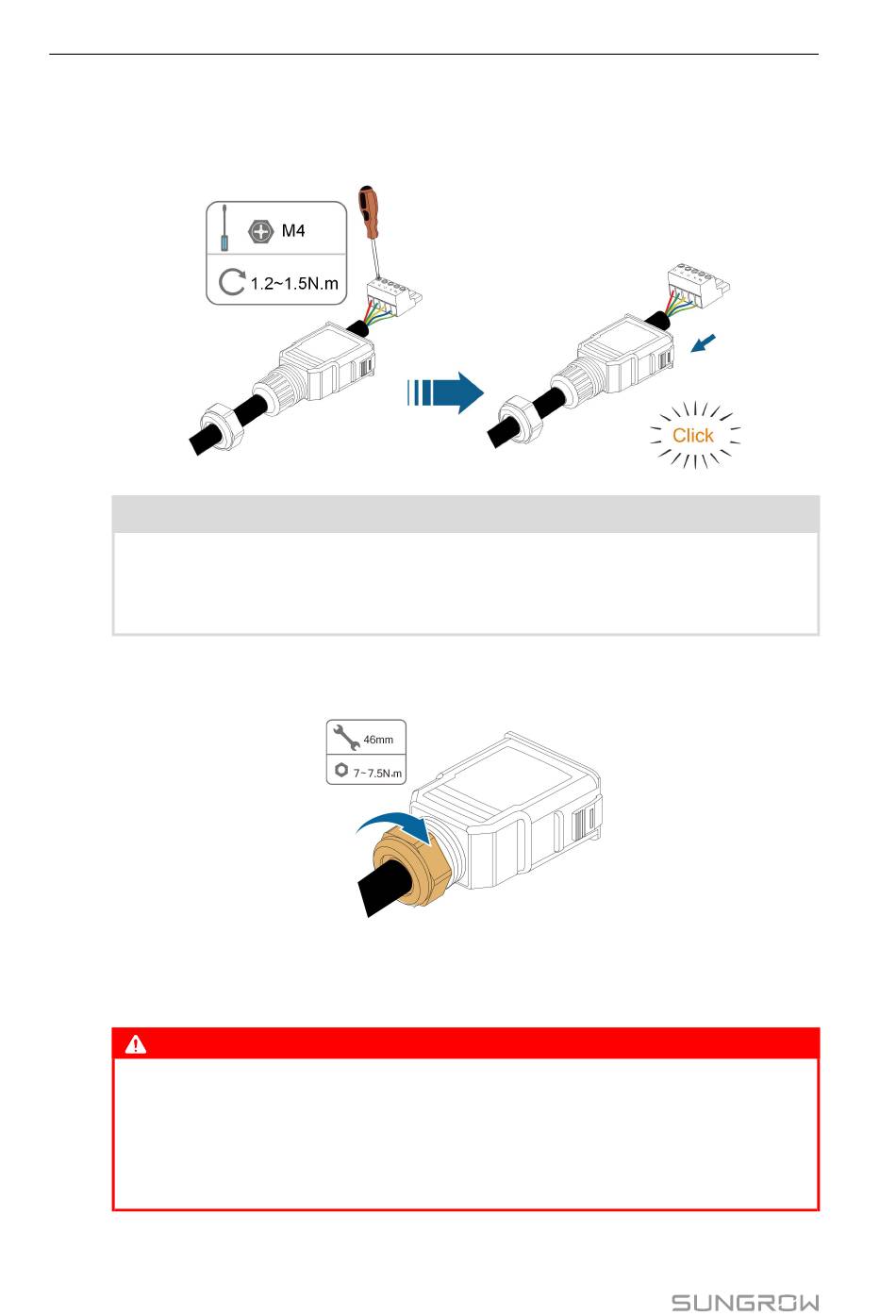

Schritt 7Befestigen Sie alle Drähte entsprechend der Zuordnung am Anschlussstecker und ziehen
Sie sie mit einem Schraubendreher mit einem Drehmoment von 1,2 N•m–1.5 N•m an. Drü-
cken Sie dann den Klemmenstecker in das Gehäuse, bis er durch ein hörbares Klicken
einrastet.
HINWEIS
Beachten Sie die Steckerbelegung. Schließen Sie keine Phasenleitung an die
Klemme „PE" oder PE-Leiter an die Klemme „N" an. Andernfalls kann es zu irrever-
siblen Schäden am Wechselrichter kommen.
Schritt 8Vergewissern Sie sich durch leichtes Ziehen, dass die Drähte fest sitzen. Ziehen Sie die
Überwurfmutter am Gehäuse fest.
- - ENDE
5.5.5 Installieren des Wechselstrom-Steckverbinders (≥ 15 kW)
GEFAHR
Im Wechselrichter kann Hochspannung anliegen!
Stellen Sie sicher, dass alle Kabel vor der Durchführung des elektrischen An-
schlusses spannungsfrei sind.
Schließen Sie den Wechselstrom-Schutzschalter erst an, wenn alle elektrischen
Anschlüsse des Wechselrichters abgeschlossen sind.
Schritt 1Den Wechselstrom-Schutzschalter ausschalten und gegen erneutes Einschalten sichern.
32
