5 Elektrische Verbindung
*Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt
kann abweichen.
Tabelle 5-1 Beschreibung der Anschlussklemmen
Nr.
Name
PV1+, PV1–, PV2+,
PV2–, PV3+, PV3–,
1
PV4+, PV4–
2
COM1
3
Wechselstrom
4
5
COM2
Die Pin-Belegung der Klemme COM2 ist in der folgenden Kennzeichnung dargestellt.
22

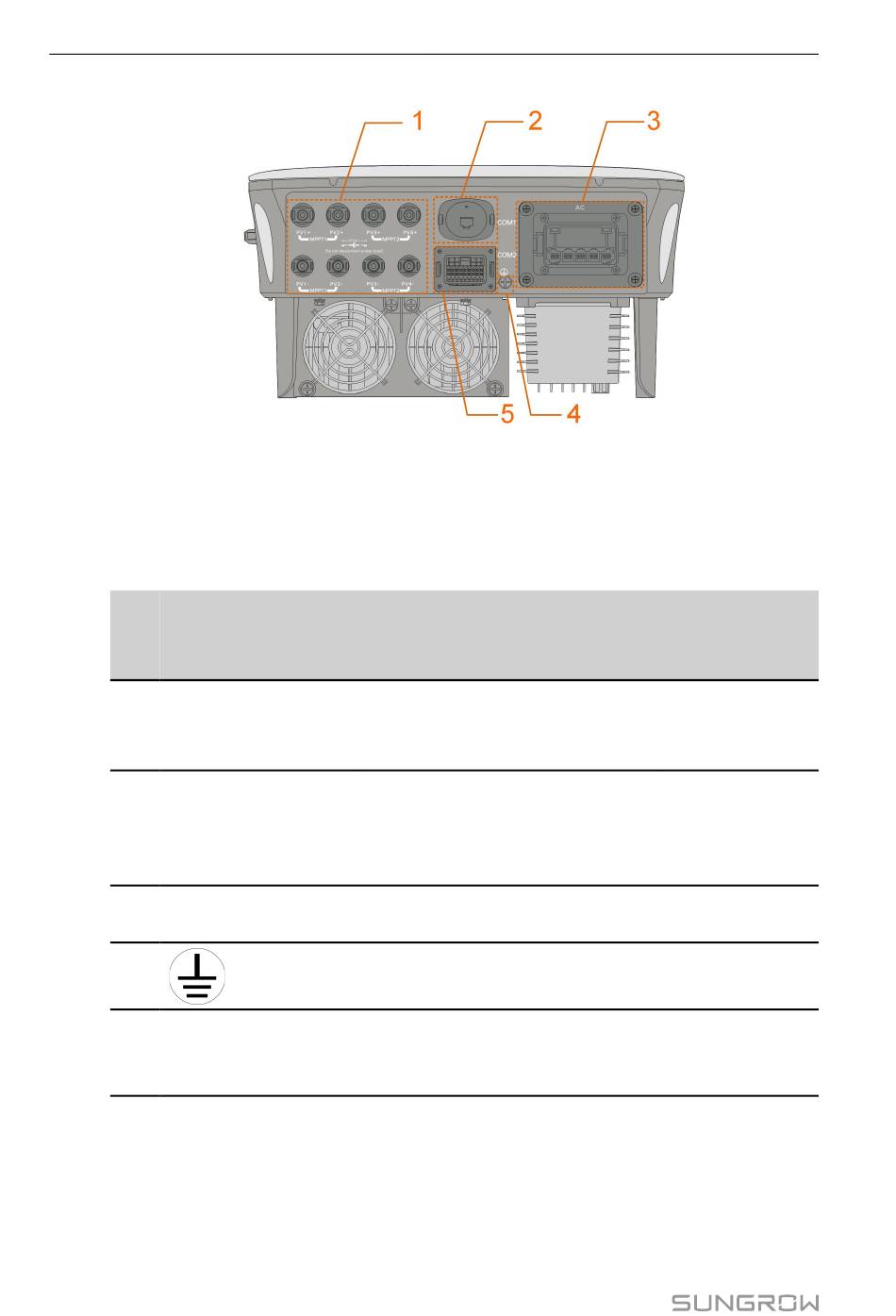

Abbildung 5-1 Klemmen (z. B. SG20RT)
Beschreibung
MC4-Klemmen für PV-Eingang.
Die Klemmennummer ist abhängig
vom Wechselrichtermodell.
Kommunikationszubehöranschluss,
der für Länder außer Brasilien mit
WiNet-S oder für Brasilien mit WiFi
verbunden werden soll.
Wechselstrom-Klemme zum An-
schluss an das Netz.
Zusätzliche Erdungsklemme.
Kommunikationsanschluss für DI/
DRM, DO, Logger und Smart Energy
Meter.
Benutzerhandbuch
Maßgebende
Spannungsklas-
sifizierung
DVC-C
DVC-A
DVC-C
Nicht anwendbar
DVC-A
