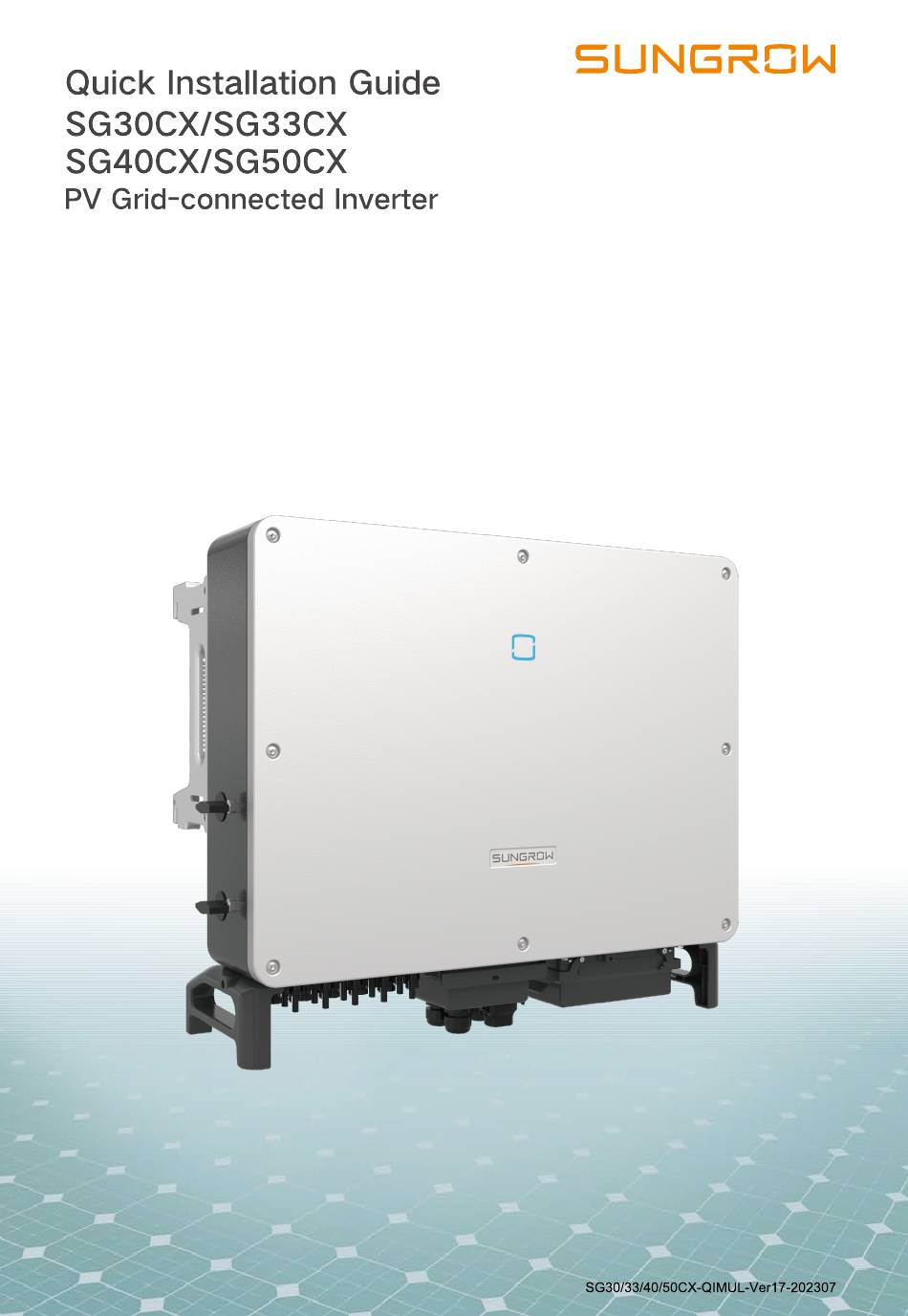

- Seite 1 SUNGROIÅ Quick Installation Guide SG30CX/SG33CX SG40CX/SG50CX PV Grid-connected Inverter SG30/33/40/50CX-QlMUL-Ver17-202307...
- Seite 2 • Any violation could result in personal death or injury or device damage, and will void the warranty Safety Please follow the safety instructions related to the PV strings and the utility grid Otherwise, SUNGROW shall not be held liable for any damage caused...
- Seite 3 March 31 , 2015) (RoHS) • The radio equipment directive 2014/53/EU (L 153/62, May 22, 2014) (RED) SUNGROW confirms herewith that the products described in this document are in compliance with the fundamenta requirements and Other relevant provisions Ofthe abovementioned directives.
- Seite 4 Product Introduction Appearance 1 LED indicator 2. Mounting 3. Side handles 4. Warning symbols, nameplate, and QR code 5 Additonal grounding terminals 6. Bottom handles 7. DC switches* 8. Wiring area *Devices for Australia and New Zealand are not equipped with DC switches.
- Seite 5 Convenient for operation gas near the installation Vertical tilting backward Leaning forward Up side down Please consult SUNGROW before tilting backwards the inverter and install it in floating power plants >500mm >200mm 1000mm * In case the distance is less than 450mm,...
- Seite 6 Secure the mounting-bracket With MIO bolts Fastening sequence Mounting -bracket Full threaded bolt Metal bracket Flat washer Spring washer 35N m Hex nuts Hang the inverter to the mounting-bracket Fix the inverter with x 65 screws Electrical Connection Overview Inverter Monitoring device PV Strings Gird...
- Seite 7 Additional Grounding Connection A NOTICE • Since the inverter is a transformerless inverter, neither the negative pole nor the positive pole of the PV string can be grounded. Otherwise, the inverter will not operate normally, • There are two terminals. Use at least one of them to ground the inverter.
- Seite 8 Secure the wiring box, fasten the buckle, Fix the AC cable Fasten swivel secure it With screw. the corresponding terminals 72mm DC connection NOTICE • Use the MC4 DC terminal within the scope of delivery Damage to the device due to the use of incompatible terminal shal not be covered by the warranty •...
- Seite 9 RS485 COmmunication Connection As shown in the figure below, the inverter is equipped with three RS485 communication interfaces and one dip switch. RS48S-l interface (RJ4S) RS485 1 dip switch 1200hm A1 A1 RS485 2 interface RS485 interface (terminal block) RS485-1 terminal block interface...
- Seite 10 3-5-2 Connection Procedure Terminal Block Loosen the swivel nut of the junction box and Lead the cable through the swivel Strip the cable jacket and insulation select an appropriate seal according to cable outer nut, seal, and junction box layer diameter 7 mm 4.5-6mm...
- Seite 11 Commission InSPection before Commissioning Result Items All equipment has been reliably installed. DC and AC switches are in the " OFF " position. The ground cable is properly and reliably connected The AC cable is properly and reliably connected The DC cable is properly and reliably connected. The communication cable is properly and reliably connected vacant...
- Seite 12 iSolarCloud Brief Introduction The iSolarCIoud APP can establish communication connection to the inverter via the Bluetooth, thereby achieving near-end maintenance on the inverter Users can use the APP to view basic information, alarms, and events, set parameters, or download ogs, etc. *In case the communication module Eye, WiFi or WiNet S is available, the iSolarCIoud APP can also estab iSh communication...
- Seite 13 Brazilian region, set the country code to "Brazil" Selecting "Brazil _230" or "Brazil_240" wil cause setting failure For SG30CX, set the grid code as EN50549 in the Ukraine region and app y manual settings for country code compliance.
- Seite 14 Vergewissern Sie sich vor der Installation, dass der Paketinhalt gemäß der Packliste vollständig und funktionsfähig ist. Wenden Sie sich an SUNGROW Oder den Händler, wenn Sie beschädigte Oder fehlende Komponenten feststellen • Das Kabel muss intakt und gut isoliert sein. Das Betriebspersonal muss stets eine angemessene persönliche...
- Seite 15 (31 03 2015 L 137/10) (RoHS) Funkar,lagen-Richtlinie 2014/53/E1_J (22 5 2014 L 153/62) (RED) SUNGROW bestätigt hiermit, dass die in diesem Dokument beschriebenen Produkte den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der vorstehenden Richt inien entsprechen. Die vollständige EU-Konformitätserklärung kann unter support.sungrowpower.com...
- Seite 16 Produktbeschreibung MOdellbeschreibung 1 . LED-Anzeige 2. Montagebügel 3. Seitengriffe 4. Warnsymbole, Typenschild und QR-Code 5. Zusätzliche Erdungsklemmen 6. Tragegriffe 7. Gleichstromschalter 8. Verdrahtungsbereich Abmessungen Tiefe Breite Höhe 4-911 Halterung Breite x Höhe x Tiefe Gewicht 50kg 687mm 640mm SG30/33CX 702x595x310 (mm) Wechselrichter 767mm SG40CX...
- Seite 17 Nähe Umgebungsbedingungen Geeignet für den Betrieb Installationsorts Wandmaterial Vertikal Nach hinten geneigt Nach vome geneigt Umgedreht Bitte kontaktieren Sie SUNGROW, bevor Sie den Wechselrichter in einer nach hinten geneigten Position verwenden Oder eine Installation in einem schwimmenden Kraftwerk durchführen...
- Seite 18 Befestigen Sie die Montagehalterung mit MI O*chrauben. Reihenfolge der Befestigungen A: Halterung B: Vollgewindebolzen Metallbügel D: Unterlegscheibe E: Spannscheibe 35Nm F: Sechskantmuttern Hängen Sie den Wechselrichter an der Wandhalterung Befestigen Sie den Wechselrichter mit M6x65-Schrauben_ 4.5 N m Elektrische Verbindung Überblick Wechselrichter Überwachungsgerät...
- Seite 19 ZUSätzlicher Erdungsanschluss A HINWEIS • Da es ein transformatorloser Wechselrichter ist, darf weder der positive Gleichstrompol noch der negative Gleichstrompol des PV-Strangs geerdet sein. • Es gibt zwei Erdungsklemmen. Verwenden Sie mindestens eine davon, um den Wechselrichter zu erden. • Tragen Sie Farbe auf die Erdungsklemme auf, um die Korrosionsbeständigkeit nach dem Anschluss...
- Seite 20 Befestigen Sie die Anschlussabdeckung, ziehen die Befestigen Sie das Ziehen Sie die Fixierungskrallen fest und sichern Sie mittels Schraube Überwurfmutter fest WechseIstrom(AC) Kabel an den entsprechenden Klemmen Anschließen der Gleichstrom(DC)-Seite HINWEIS Veruenden Sie die aus dem Lieferumfang Schäden am Gerät, die auf die Verwendung eines nicht kompatiblen Steckverbinders zurückzuführen Sind, werden von der Garantie nicht abgedeckt.
- Seite 21 RS485-Kommunikationsverbindung Wie in der folgenden Abbildung dargestellt, verfügt der Wechselrichter über drei RS485-KommunikationsschnittsteIIen einen DIP-Schalter. RS485- I-sct-,nittstelle (RJ45) RS485-1 Dip-schdter RS485- I-Schnittstelle (Klemmenblock) RS485-2-schnittsteIle Die RS485-1 -Klemmenblock-Schnittstelle und die RJ45-SchnittsteIIe haben die gleiche Funktion, sind aber unterschiedlich verdrahtet Alle drei Schnittstellen können an ein Datenerfassungsgerät (Data Logger) angeschlossen werden, um den...
- Seite 22 3-5-2 Verbindungsverfahren Klemmenblock Lösen Sie die Uberwurfmutter der Anschlussbox Führen Sie das Kabel durch die Entfemen Sie den Kabelmantel Wählen Sie eine dem Kabelaußendurchmesser Überwurfmutter,die Dichtungund die Aderisolation wie dargestellt entsprechende Dichtung aus die Kabelbox 7 mm -12mrn 20 mm Stecken Sie den Klemmensockel Montieren...
- Seite 23 Inbetriebnahme Inspektion vor der Inbetriebnahme Ergebnis Punkte Nein Alle Geräte sind zuverlässig installiert worden. Gleichstrom- und Wechselstrom-SchaIter befinden sich in der Position „AUS" Das Erdungskabel ist ordnungsgemäß und zuverlässig angeschlossen. Das Wechselstrom-KabeI ist ordnungsgemäß und zuverlässig angeschlossen Das Gleichstrom-KabeI ist ordnungsgemäß und zuverlässig angeschlossen Das Kommunikationskabel ist ordnungsgemäß...
- Seite 24 iSolarCloud Kurze Einführung Die iSolarCIoud APP kann über Bluetooth eine Kommunikationsverbindung zum Wechselrichter auft)auen, wodurch eine nahezu vollständige Wartung des Wechselrichters ermöglicht wird. Benutzer können die App verwenden, um grundlegende Informationen, Alarme und Ereignisse anzuzeigen, Parameter festzulegen Oder Protokolle herunterzuladen etc. *Falls das Kommunikationsmodul EyeM4, WiFi Oder WiNet-S vorhanden ist, kann die iSolar-CIoud App auch über WLAN eine Kommunikationsverbindung zum Wechselrichter herstellen und so eine Fernwartung des Wechselrichters ermöglichen.
- Seite 25 Legen Sie für die Region Brasilien den Ländercode „BrasiIien" fest Die Auswahl von „BrasiIien_230" Oder „Brasilien 240" führt zu einem Einstellungsfehler_ Stellen Sie für SG30CX den Netzcode EN50549 in der Region Ukraine ein und nehmen Sie manuelle Einstellungen vor, um die Einha tung des Ländercodes zu gewährleisten. Schritt...
- Seite 26 More information in the QR code at http://support_sungrowpowercom/ SUNGNOL,4 Specifications are subject to changes without advance notice...
