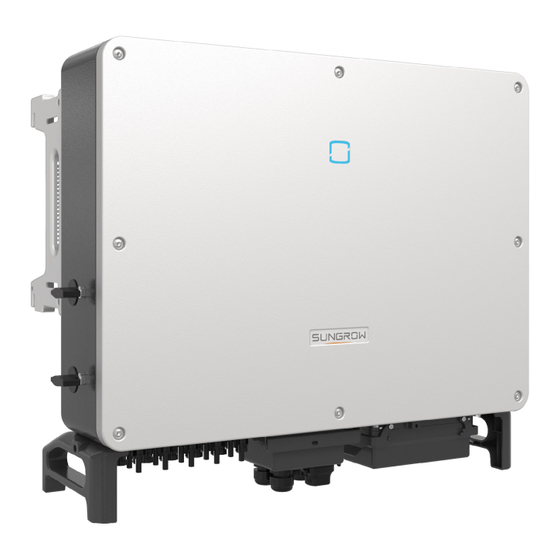

Sungrow SG30CX Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Sungrow Anleitungen
  4. Wechselrichter
  5. SG30CX
  6. Benutzerhandbuch
Sungrow SG30CX Benutzerhandbuch

Sungrow SG30CX Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Netzgekoppelter PV-Wechselrichter
Benutzerhandbuch
SG30_33_40_50CX
SG30_33_40_
50CXNetzgekoppelter PV-
WechselrichterBenutzerhand-
buchSG30_33_40_50CX-UDE-
Ver18-202106
SG30_33_40_50CX-UDE-Ver18-202106

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sungrow SG30CX

Inhaltszusammenfassung für Sungrow SG30CX

  • Seite 1 Netzgekoppelter PV-Wechselrichter Benutzerhandbuch SG30_33_40_50CX SG30_33_40_ 50CXNetzgekoppelter PV- WechselrichterBenutzerhand- buchSG30_33_40_50CX-UDE- Ver18-202106 SG30_33_40_50CX-UDE-Ver18-202106...

  • Seite 3: Alle Rechte Vorbehalten

    Eigentum ihrer jeweiligen Inhaber. Softwarelizenzen Daten aus der von SUNGROW entwickelten Firmware oder Software dürfen in keiner Form und auf keine Weise zu kommerziellen Zwecken genutzt werden. Es ist untersagt, Reverse Engineering, Cracking oder andere Vorgänge durchzuführen, die ursprüngliche...

  • Seite 4: Informationen Zu Diesem Benutzerhandbuch

    Leser unter www. sungrowpower. com oder auf der Webpage des jeweiligen Komponentenherstellers. Gültigkeit Dieses Handbuch ist für die folgenden Wechselrichtermodelle gültig: • SG30CX • SG33CX • SG40CX • SG50CX Sie werden im Folgenden, wenn nicht anders angegeben, als „Wechselrichter” bezeichnet.
  • Seite 5 WARNUNG Weist auf eine Gefahr mit einem mittleren Risiko hin, das, wenn es nicht vermieden wird, den Tod oder schwere Verletzungen zur Folge haben kann. VORSICHT Weist auf eine Gefahr mit einem niedrigen Risiko hin, das, wenn es nicht vermie- den wird, kleinere leichtere Verletzungen zur Folge haben kann.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Alle Rechte vorbehalten ....................I Informationen zu diesem Benutzerhandbuch ..............II 1 Sicherheit ......................1 1.1 PV-Paneele....................1 1.2 Versorgungsnetz ....................2 1.3 Wechselrichter ....................2 2 Produktbeschreibung ..................4 2.1 Einführung in das System................4 2.2 Produkteinführung ..................5 2.3 Symbole auf dem Produkt ................7 2.4 LED-Anzeige....................8 2.5 Gleichstromschalter..................9 2.6 Schaltplan......................9 2.7 Funktionsbeschreibung.................10...
  • Seite 8 4.6 Installation des Wechselrichters..............24 5 Elektrische Verbindung ..................26 5.1 Sicherheitshinweise..................26 5.2 Beschreibung der Anschlussklemmen............26 5.3 Übersicht zu elektrischen Anschlüssen ............28 5.4 Crimpen Sie die OT/DT-Klemme..............29 5.5 Zusätzlicher Erdungsanschluss ..............30 5.5.1 Zusätzliche Erdungsanforderungen ............31 5.5.2 Verbindungsverfahren .................31 5.6 Verbindung der Wechselstromkabel ...............31 5.6.1 Anforderungen für Wechselstromseite ..........31 5.6.2 Anforderungen an die OT/DT-Bolzenklemme ........33 5.6.3 Verbindungsverfahren .................33...
  • Seite 9 7.2 Herunterladen und installieren ...............56 7.3 Übersicht der Funktionen ................57 7.4 Anmeldung (Login) ..................57 7.4.1 Anforderungen..................57 7.4.2 Anmeldevorgang.................57 7.5 Startseite .....................60 7.6 Laufzeitinformationen ...................62 7.7 Aufzeichnungen ...................63 7.8 Mehr......................66 7.8.1 Systemparameter................66 7.8.2 Betriebsparameter ................67 7.8.3 Parameter der Leistungsregelung............68 7.8.4 Kommunikationsparameter ..............73 7.8.5 Aktualisieren der Firmware ..............74 7.8.6 Ändern des Passworts.................75 8 Außerbetriebnahme des Systems...

  • Seite 11: Sicherheit

    Vorsichtsmaßnahmen abdecken. Führen Sie alle Arbeiten unter Berück- sichtigung der gegebenen Bedingungen vor Ort durch. • SUNGROW haftet nicht für Schäden, die aufgrund von Verstößen gegen die Sicherheitshinweise in diesem Handbuch verursacht wurden. • Beachten Sie bei der Installation, dem Betrieb und der Wartung des Geräts die örtlichen Gesetze und Vorschriften.

  • Seite 12: Versorgungsnetz

    1 Sicherheit Benutzerhandbuch Versorgungsnetz Befolgen Sie die Vorgaben zum Netzanschluss. HINWEIS Alle elektrischen Verbindungen müssen den lokalen und nationalen Normen entsprechen. Der Wechselrichter darf nur nach Genehmigung durch das örtliche Versorgung- sunternehmen an das Versorgungsnetz angeschlossen werden. Wechselrichter GEFAHR Lebensgefahr durch Stromschläge aufgrund anliegender Spannung Das Gehäuse darf niemals geöffnet werden.
  • Seite 13 Benutzerhandbuch 1 Sicherheit VORSICHT Risiko von Verbrennungen aufgrund heißer Komponenten! Berühren Sie keine heißen Teile (z. B. Kühlkörper) während des Betriebs. Lediglich der Gleichstromschalter kann jederzeit sicher berührt werden. HINWEIS Die Ländereinstellung darf nur von qualifiziertem Personal durchgeführt werden. Eine unbefugte Veränderung kann zu einer Verletzung der Typenzertifikatskenn- zeichnung führen.

  • Seite 14: Produktbeschreibung

    Jede andere Verwendung als die in diesem Dokument beschriebene ist nicht zulässig. Pun- Beschreibung Hinweis Monokristallines Silizium; polykristallines Silizium und Dünn- PV-Stränge schicht ohne Erdung. SG30CX, SG33CX, SG40CX, SG50CX. Wechselrichter Netzanschlusss- Umfasst Geräte wie Wechselstrom-Schutzschalter, ÜSG, Messgerät. chrank...

  • Seite 15: Produkteinführung

    Die folgende Abbildung zeigt die allgemeinen Netzkonfigurationen. Produkteinführung Modellbeschreibung Die Modellbeschreibung lautet wie folgt (Beispiel: SG30CX): Erscheinungsbild Die folgende Abbildung zeigt die Abmessungen des Wechselrichters. Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt kann abweichen.
  • Seite 16 2 Produktbeschreibung Benutzerhandbuch Abbildung 2-2 Wechselrichter Erscheinungsbild Beschreibung Name Zur Anzeige des aktuellen Betriebsstatus des LED-Anzeige Wechselrichters. Zum Einhängen des Wechselrichters in die Montagebügel Montagehalterung. Seitengriffe Zum Verschieben des Wechselrichters. Warnsymbole, Typenschild und QR-Code. Labels Zusätzliche Zur Erdung des Wechselrichters verwenden. Erdungsklemmen Tragegriffe Zum Verschieben des Wechselrichters.

  • Seite 17: Symbole Auf Dem Produkt

    2 Produktbeschreibung Abbildung 2-3 Abmessungen des Wechselrichters (in mm) *Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt kann abweichen. Abmessungen (B x H x T) Gewicht SG30CX 50 kg 702×595×310 mm SG33CX 58 kg SG40CX 782×645×310 mm...

  • Seite 18: Led-Anzeige

    2 Produktbeschreibung Benutzerhandbuch Symbol Erklärung Verbrennungsgefahr durch die heiße Oberfläche, die 60 °C übers- chreiten kann. Berühren Sie spannungsführende Teile frühestens 5 Minuten nach dem Trennen von den Stromquellen. Lesen das Benutzerhandbuch bevor Sie Wartungsarbeiten durchführen! *Die hier gezeigte Tabelle dient lediglich der allgemeinen Orientierung. Das gelieferte Pro- dukt kann abweichen.

  • Seite 19: Gleichstromschalter

    Der Gleichstromschalter wird verwendet, um den Gleichstrom bei Bedarf sicher abzuschalten. Der SG30CX und SG33CX ist mit einem Gleichstromschalter ausgestattet, um das Ans- chließen und Trennen aller Gleichstromklemmen zu steuern. Der SG40CX und der SG50CX sind mit zwei Gleichstromschaltern ausgestattet, die separat eine Gruppe von Gleichstromeingängen steuern.

  • Seite 20: Funktionsbeschreibung

    Die standardmäßigen RS485-Kommunikationsschnittstellen werden verwendet, um eine Kommunikationsverbindung mit Überwachungsgeräten herzustellen und Überwachungsdat- en mit Hilfe von Kommunikationskabeln hochzuladen. Der Anschluss für Kommunikationszubehör dient zum Anschluss des von SUNGROW her- gestellten Kommunikationsmoduls und zum Hochladen von Überwachungsdaten über eine drahtlose Kommunikation.
  • Seite 21 Benutzerhandbuch 2 Produktbeschreibung • Beim negativen Spannungsschema ist nach der Aktivierung von PID die Spannung ge- gen Erde aller PV-Stränge kleiner als 0. Daher ist die PV-Strang-Erde-Spannung ein negativer Wert. HINWEIS • Stellen Sie vor dem Aktivieren der PID-Heilungsfunktion sicher, dass die Span- nungspolarität der PV-Module zur Erde den Anforderungen entspricht.

  • Seite 22: Entpacken Und Lagerung

    • Überprüfen Sie den Inhalt nach dem Auspacken auf Beschädigungen. Wenden Sie sich bei Schäden oder Unvollständigkeit des Paketinhalts an SUNGROW oder das Transportunternehmen und legen Sie Fotos vor, um den Service zu erleichtern. Entsorgen Sie nicht die Originalverpackung. Es wird empfohlen, das Gerät in der Original- verpackung aufzubewahren, wenn das Gerät außer Betrieb genommen wird.

  • Seite 23: Mechanische Montage

    Mechanische Montage WARNUNG Beachten Sie bei der mechanischen Installation alle örtlichen Normen und Anforderungen. Sicherheit bei der Montage GEFAHR Vergewissern Sie sich vor der Installation des Wechselrichters, dass der Wechsel- richter nicht mit dem Stromnetz verbunden ist. Um Stromschläge oder andere Verletzungen zu vermeiden, müssen Sie sich vor dem Bohren der Sacklöcher vergewissern, dass in der Tragwand keine elektri- schen Leitungen oder Rohre an der Bohrstelle verlaufen.

  • Seite 24: Umgebungsbedingungen

    4 Mechanische Montage Benutzerhandbuch 4.2.1 Umgebungsbedingungen • Die Installationsumgebung muss frei von brennbaren oder explosiven Materialien sein. • Der Standort darf für Kinder nicht zugänglich sein. • Die Umgebungstemperatur und die relative Luftfeuchtigkeit dürfen die nachfolgenden Extremwerte nicht über- bzw. unterschreiten. •...

  • Seite 25: Winkel-Anforderungen

    Benutzerhandbuch 4 Mechanische Montage 4.2.3 Winkel-Anforderungen Installieren Sie den Wechselrichter in senkrechter Position oder mit einer maximal zulässi- gen Neigung nach hinten. Installieren Sie den Wechselrichter niemals in waagerechter Posi- tion, mit einer Neigung nach vorne oder einer übermäßigen Neigung nach hinten oder zur Seite sowie nicht auf dem Kopf stehend.

  • Seite 26: Abstandsanforderungen

    4 Mechanische Montage Benutzerhandbuch Wenn der Installationsort eine ebene Fläche ist, montieren Sie den Wechselrichter an der horizontalen Montagehalterung, um die Montagewinkel-Anforderungen zu erfüllen, wie in der folgenden Abbildung dargestellt. Berücksichtigen Sie bei der Gestaltung des Halterungsschemas die folgenden Punkte: •...
  • Seite 27 Benutzerhandbuch 4 Mechanische Montage * Ist dieser Abstand geringer als der in der Abbildung angegebene, muss der Wechselrichter vor der Wartung der Ventilatoren von der Halterung oder der Wand entfernt werden. Der Abstand zwischen der Unterseite des Wechselrichters und der Bodenoberfl- äche wird in Abhängigkeit vom Biegeradius des verwendeten Wechselstromka- bels und der Installationsumgebung festgelegt.

  • Seite 28: Werkzeuge Zur Installation

    4 Mechanische Montage Benutzerhandbuch Installieren Sie den Wechselrichter in einer geeigneten Höhe, damit Sie die LED-Anzeige und den/die Betriebsschalter gut sehen können. Werkzeuge zur Installation Werkzeuge zur Installation umfassen u. a. die folgenden empfohlenen Werkzeuge (weitere passende Werkzeuge können verwendet werden). Falls notwendig, verwenden Sie bitte weitere Hilfswerkzeuge vor Ort.

  • Seite 29: Bewegen Des Wechselrichters

    Benutzerhandbuch 4 Mechanische Montage Schlagbohrma- Zange Markierstift Wasserwaage schine (φ12, φ14) Gummihammer Steckschlüssel-Set Schraubenschlüssel Handgelenkband (16 mm) (13 mm, 16 mm) Kabelschneider Abisolierzange Hydraulikzange Heißluftpistole H4 Plus Kabel- MC4- Multimeter Crimpzange (RJ45) schuh-Crimpzange Klemmenschlüssel ≥ 1100 Vdc 4–6 mm Staubsauger Bewegen des Wechselrichters Um den Wechselrichter zu installieren, entfernen Sie den Wechselrichter aus der Verpack- ung und bringen Sie ihn zum Installationsort.

  • Seite 30: Manueller Transport

    4 Mechanische Montage Benutzerhandbuch • Bewegen Sie den Wechselrichter mit einer oder zwei Personen oder mit einem geeignet- en Transportwerkzeug. • Lassen Sie das Gerät nicht los, wenn es nicht fest gesichert ist. 4.4.1 Manueller Transport Heben Sie den Wechselrichter an und bewegen Sie ihn mit den Seiten- und Tragegriffen zum Ziel.
  • Seite 31 Benutzerhandbuch 4 Mechanische Montage Schritt 2Führen Sie die Schlinge durch die beiden Heberinge und befestigen Sie den Zurrgurt. Schritt 3Heben Sie den Wechselrichter leicht an und prüfen Sie in einer Höhe von 100 mm über dem Boden, ob ein sicheres Heben möglich ist. Haben Sie ein sicheres Heben sichergestellt, fahren Sie mit dem Anheben des Geräts zur Zielposition fort.

  • Seite 32: Montieren Sie Die Montagehalterung

    4 Mechanische Montage Benutzerhandbuch Die Hubringe und die Schlinge sind nicht im Lieferumfang enthalten. - - ENDE Montieren Sie die Montagehalterung Der Wechselrichter wird mit Hilfe eines Montagehalterung an der Wand und der Halterung installiert. Für die Installation wird das unten abgebildete Spreizdübel-Set empfohlen. Abbildung 4-1 Abmessungen der Halterung 4.5.1 PV-Installation mit Halterung Schritt 1Montieren Sie den Montagebügel mit Hilfe der Verbindungsstange.

  • Seite 33: Wandmontage

    Benutzerhandbuch 4 Mechanische Montage Komponenten Beschreibung Halterung – Vollgewindebolzen M10*45 Metallbügel – – Flat washer Unterlegscheibe – – Sechskantmuttern - - ENDE 4.5.2 Wandmontage Schritt 1Montieren Sie die Montagehalterung mithilfe der Verbindungsstange. Schritt 2Richten Sie die montierte Montagehalterung mit der Wasserwaage aus und markieren Sie die Positionen zum Bohren von Löchern am Installationsort.

  • Seite 34: Installation Des Wechselrichters

    4 Mechanische Montage Benutzerhandbuch Schritt 4Befestigen Sie die Halterung mit den Spreizschrauben. Komponenten Beschreibung – Wand Befestigung der Schraube in der Reihenfolge Mutter, Dehnschraube Federscheibe, Unterlegscheibe Halterung – - - ENDE Installation des Wechselrichters Schritt 1Nehmen Sie den Wechselrichter aus der Verpackung. Schritt 2Bringen Sie den Wechselrichter bei Bedarf in die Einbaulage (siehe „"4.4.2 Anheben und Transport"“).
  • Seite 35 Benutzerhandbuch 4 Mechanische Montage - - ENDE...

  • Seite 36: Elektrische Verbindung

    Elektrische Verbindung Sicherheitshinweise Bedenken Sie vor dem elektrischen Anschließen, dass der Wechselrichter über zwei Strom- versorgungen verfügt. Während der Durchführung der Elektroarbeiten muss das qualifizierte Personal zwingend eine persönliche Schutzausrüstung (PSA) tragen. GEFAHR Lebensgefahr durch Hochspannung im Inneren des Wechselrichters! •...
  • Seite 37 *Das hier gezeigte Bild dient lediglich der allgemeinen Orientierung. Das gelieferte Produkt kann abweichen. Pun- Bezeichnung Klemme Hinweis MC4-PV-Stecker SG30CX, SG33CX: 6 Klemmenpaare + / - Anschlüsse SG40CX: 8 Klemmenpaare SG50CX: 10 Klemmenpaare Für die RS485-Kommunikationsverkabelung. COM1 Für den Anschluss des...

  • Seite 38: Übersicht Zu Elektrischen Anschlüssen

    Zusätzlich- Einadriges Kupfer- Entspricht dem Schutzleiter des es Erdung- drahtkabel für den Wechselstromkabels skabel Außenbereich L1,L2,L3,N Draht (SG30CX, SG33CX): 16 ~ L1,L2,L3,N Draht Mehradriges Kup- Wechsel- (SG40CX): 25 ~ 50 fer- oder Alumi- stromka- 20 ~ 50 L1,L2,L3,N Draht niumkabel für den Außenbereich...

  • Seite 39: Crimpen Sie Die Ot/Dt-Klemme

    Benutzerhandbuch 5 Elektrische Verbindung Spezifikation Kabeldurch- Querschnittsfläche Kabel messer (mm) Geschirmtes Twisted Pair 0,1 ~ 1,5 Kommuni- (Klemmenblock) 4,5 ~ 18 kationska- CAT-5 Ethernetka- bel (RJ45) Tabelle 5-2 Anforderungen an PE-Ader Phasendraht Quer- PE-Ader- Hinweis schnitt S Querschnitte 16 ≤ S ≤ 35 mm 16 mm Die Spezifikationen gelten nur, wenn die Phasen-Ader und die PE-Ader aus dem-...

  • Seite 40: Zusätzlicher Erdungsanschluss

    5 Elektrische Verbindung Benutzerhandbuch 1. Schrumpfschlauch 2. OT/DT-Klemme 3. Hydraulikzange 4. Heißluftpistole Anforderungen an Aluminiumkabel Wenn ein Aluminiumkabel ausgewählt wird, verwenden Sie eine Kupfer-Aluminium-Adapter- klemme, um einen direkten Kontakt zwischen der Kupferschiene und dem Aluminiumkabel zu vermeiden. Abbildung 5-2 Anschlussreihenfolge der Aluminium-Kabelklemmen 1.

  • Seite 41: Zusätzliche Erdungsanforderungen

    Benutzerhandbuch 5 Elektrische Verbindung 5.5.1 Zusätzliche Erdungsanforderungen Alle nicht stromführenden Metallteile und Gerätegehäuse in der PV-Anlage müssen geerdet werden, z. B. Halterungen für PV-Module und Wechselrichtergehäuse. Wenn nur ein Wechselrichter in der PV-Anlage installiert ist, schließen Sie das zusätzliche Erdungskabel an einem nahe gelegenen Erdungspunkt an. Wenn mehrere Wechselrichter in der PV-Anlage installiert sind, verbinden Sie die Erdung- spunkte aller Wechselrichter und die PV-Anlagengestelle mit dem Potenzialausgleichskabel (gemäß...
  • Seite 42 Wenn mehrere Wechselrichter parallel an das Netz angeschlossen sind, stellen Sie sicher, dass die Gesamtzahl der parallel geschalteten Wechselrichter nicht größer ist als 30. An- dernfalls wenden Sie sich bitte an SUNGROW für ein technisches Schema. MV-Transformator Der zusammen mit dem Wechselrichter verwendete MV-Transformator muss die folgenden Anforderungen erfüllen:...

  • Seite 43: Anforderungen An Die Ot/Dt-Bolzenklemme

    Die Scheinleistung des Wechselrichters darf niemals die Leistung des Transformators überschreiten. Der maximale Nennwechselstrom aller angeschlossenen Wechselrichter muss berücksichtigt werden. Wenn mehr als 30 Wechselrichter an das Netz angeschlos- sen sind, wenden Sie sich an SUNGROW. • Der Transformator muss vor Überlastung und Kurzschluss geschützt werden.
  • Seite 44 5 Elektrische Verbindung Benutzerhandbuch Schritt 1Trennen Sie den externen Wechselstrom-Schutzschalter und sichern Sie diesen gegen er- neutes Verbinden. Schritt 2Nehmen Sie die Wechselstrom-Anschlussbox heraus und lösen Sie die Überwurfmutter. Entfernen Sie die Dichtungen und wählen Sie je nach Kabelaußendurchmesser eine geeignete aus.
  • Seite 45 Benutzerhandbuch 5 Elektrische Verbindung HINWEIS Beachten Sie die Klemmenbelegung auf dem Block. Schließen Sie die Phasen- drähte nicht an die Klemme „PE” oder den PE-Draht an die Klemme „N” an. An- dernfalls kann es zu irreversiblen Schäden am Wechselrichter kommen. Vergewissern Sie sich, dass die Tiefe L der verwendeten Steckdose nicht weniger als 18 mm beträgt.

  • Seite 46: Verbinden Der Gleichstromkabel

    5 Elektrische Verbindung Benutzerhandbuch Schritt 8Ziehen Sie das Kabel vorsichtig zu sich, um eine feste Verbindung zu gewährleisten, und ziehen Sie die Überwurfmutter im Uhrzeigersinn an. - - ENDE Verbinden der Gleichstromkabel GEFAHR Gefahr eines Stromschlags! Der PV-Generator erzeugt eine tödliche Hochspannung, wenn er der Sonnenstrah- lung ausgesetzt wird.

  • Seite 47: Pv-Eingangskonfiguration

    Benutzerhandbuch 5 Elektrische Verbindung HINWEIS Gefahr der Beschädigung des Wechselrichters! Beachten Sie die folgenden Anfor- derungen. Andernfalls verfallen sämtliche Garantie- und Gewährleistungsansprüche. • Stellen Sie sicher, dass die maximale Gleichspannung und der maximale Kurzs- chlussstrom eines Strangs niemals die unter „Technische Daten” angegebenen zulässigen Werte des Wechselrichters überschreiten.

  • Seite 48: Montieren Der Pv-Steckverbinder

    Verwenden Sie die Gleichstrom-Stecker MC4-Evo2, wenn die maximale Ein- gangsspannung größer als 1.000 V ist. Wenden Sie sich zum Kauf der Gleich- strom-Stecker MC4-Evo2 an SUNGROW. • Wählen Sie die entsprechenden Gleichstrom-Stecker wie oben beschrieben aus. SUNGROW übernimmt keinerlei Haftung für entstandene oder verursachte Schäden.
  • Seite 49 Benutzerhandbuch 5 Elektrische Verbindung Für den schnellen Anschluss von PV-Eingängen bietet SUNGROW entspre- chende PV-Steckverbinder im Lieferumfang an. Verwenden Sie zur Gewährleis- tung der Schutzart IP65 nur den im Lieferumfang enthaltenen Steckerverbinder oder einen Steckverbinder mit der gleichen Schutzart. Schritt 1Isolieren Sie 7 mm-8 mm der Isolierung von jedem PV-Kabel ab.

  • Seite 50: Installieren Des Pv-Steckers

    Sie die PV-Stecker erst dann in die entsprechende Klemme, wenn die Polarität korrekt ist. • Es kann ein Lichtbogen oder eine Überhitzung des Schützes auftreten, wenn die PV-Steckverbinder nicht fest sitzen. Verursachte Schäden dieser Art sind nicht von der Garantie durch SUNGROW abgedeckt.

  • Seite 51: Kommunikationsanschlussbox

    Benutzerhandbuch 5 Elektrische Verbindung Schritt 4Wiederholen Sie die vorangegangenen Schritte, um PV-Stecker anderer PV-Stränge anzuschließen. Schritt 5Verschließen Sie die nicht verwendeten PV-Klemmen mit den Endkappen. HINWEIS Wenn der DC-Eingang verkehrt herum angeschlossen ist und der DC-Schalter auf "ON" gedreht wurde, darf das Gerät nicht sofort betrieben werden. Andernfalls kann das Gerät beschädigt werden.

  • Seite 52: Kommunikationsleiterplatte

    5 Elektrische Verbindung Benutzerhandbuch Drücken Sie bei der Installation fest auf die Anschlussbox, um sicherzustellen, dass der Pin erfolgreich eingeführt werden kann. Schlagen Sie niemals mit einem schweren Gegenstand, z. B. einem Hammer, auf den Pin. Andernfalls wird sie unwiederbringlich beschädigt. Kommunikationsleiterplatte Die Kommunikationsplatine des Wechselrichters besteht aus zwei Schichten.

  • Seite 53: Rs485-Kommunikationssystem

    Benutzerhandbuch 5 Elektrische Verbindung Alle drei Schnittstellen können an ein Datenerfassungsgerät (Data Logger) angeschlossen werden, um den Datenaustausch mit einem PC oder anderen Überwachungsgeräten zu ermöglichen. Die RS485-1-Crimp- und die RJ45-Schnittstelle können für Anwendungen verwendet wer- den, bei denen mehrere Wechselrichter in einer Daisy-Chain-Form kommunizieren. Durch Konfigurieren des DIP-Schalters kann ein 120-Ω-Widerstand parallel zwischen die RS485-1-A / B-Pins geschaltet werden.
  • Seite 54 5 Elektrische Verbindung Benutzerhandbuch Abbildung 5-5 Anschluss von mehreren Wechselrichtern Wenn mehr als 15 Wechselrichter an dieselbe Verkettung angeschlossen sind, muss der Logger am ersten Ende der Verkettung mit einem Abschlusswiderstand von 120 Ω ausges- tattet sein, der Wechselrichter am letzten Ende muss mit einem RS485-Kippschalter (SW1) ausgestattet sein, und die Abschirmungsschicht des Kommunikationskabels muss einpunk- tig geerdet sein.

  • Seite 55: Anschlussverfahren (Klemmleiste)

    Benutzerhandbuch 5 Elektrische Verbindung Abbildung 5-6 Konfiguration des Dip-Schalters (N ≥ 15) Die Länge des RS485-Kabels und des Twisted-Pair-Kabels sollte nicht länger als 1.200 m sein. Wenn mehrere Wechselrichter an den Data Logger angeschlossen werden, sol- lten die Anzahl der zulässigen Verkettungen und die Anzahl der Geräte, die an- geschlossen werden dürfen, den Anforderungen entsprechen (siehe Benutzerhandbuch des Data Loggers).
  • Seite 56 5 Elektrische Verbindung Benutzerhandbuch Außendurchmesser D (mm) Dichtung 4,5 ~ 6 6 ~ 12 a + b 12 ~ 18 Schritt 4Befestigen Sie die Kabeladern am Klemmensockel. Schritt 5Stecken Sie den Klemmensockel in die entsprechende Klemme. Tabelle 5-3 Definition der Klemmen Definition RS485 A IN, RS485A Differenzsignal+ RS485 A OUT, RS485A Differenzsignal+...

  • Seite 57: Anschlussverfahren (Rj45-Ethernet-Anschluss)

    Benutzerhandbuch 5 Elektrische Verbindung - - ENDE 5.10.4 Anschlussverfahren (RJ45-Ethernet-Anschluss) Schritt 1Für das Entfernen der Kommunikationsanschlussbox, siehe " Entfernen des Anschlussbox". Schritt 2Lösen Sie die Überwurfmutter der Anschlussbox und wählen Sie eine dem Kabelau- ßendurchmesser entsprechende Dichtung aus. Führen Sie das Kabel nacheinander durch die Überwurfmutter, die Dichtung und die Anschlussbox.

  • Seite 58: Trockenkontaktanschluss

    5 Elektrische Verbindung Benutzerhandbuch Schritt 4Stecken Sie den RJ45-Stecker in die RJ45-Buchse. Schritt 5Wenn andere Verkabelungsvorgänge auf der Kommunikationsplatine ausgeführt werden müssen, schließen Sie die Verkabelungsvorgänge ab, bevor Sie die folgenden Schritte aus- führen. Wenn nicht, fahren Sie mit den folgenden Schritten fort. Schritt 6Für die Installation der Anschlussbox, siehe "...

  • Seite 59: Trockenkontaktfunktion

    Benutzerhandbuch 5 Elektrische Verbindung 5.11.1 Trockenkontaktfunktion Die Konfigurationsplatine ist mit einem potenzialfreien Kontakt für den Fehlerausgang und einem Not-Aus-Trockenkontakt (potenzialfrei) ausgestattet, wie in der folgenden Abbildung dargestellt. Die Anschlussmethode der potenzialfreien Kontakte ähnelt der des RS485-Anschlussblocks. DO-Klemme (Fehlerausgang Trockenkontakt): Das Relais kann so eingestellt werden, dass es Fehlermeldungen ausgibt, und der Benutzer kann es als Schließer (COM ＆...
  • Seite 60 5 Elektrische Verbindung Benutzerhandbuch Abbildung 5-7 Arbeitskontakt (NO) Abbildung 5-8 Öffnerkontakt (NC) An das Relais angeschlossene Geräte müssen die folgenden Anforderungen erfüllen: Anforderungen für Anforderungen für Gleichstromseite Wechselstromseite Max. Spannung: 250 Vac Max. Spannung: 30 Vdc Max. Stromstärke: 5 A Max.

  • Seite 61: Verdrahtungsverfahren

    Benutzerhandbuch 5 Elektrische Verbindung Die folgende Abbildung zeigt die typische Anwendung des lokalen Stopp-Trockenkontakts. Abbildung 5-9 Lokaler Stopp-Kontakt Abbildung 5-10 Daisy-Chain-Topologie Bei der Verdrahtung von DI-Trockenkontakten ist darauf zu achten, dass der maximale Ver- drahtungsabstand den Anforderungen in "10.2 Ringabstand von DI-Trockenkontakt".

  • Seite 62: Verbindungsverfahren

    Wird aktiviert, wenn die Impedanz zwischen den Pins 5 und 6 über 20 kΩ DRM0 liegt. Aktivieren Sie die DRM-Funktion über die iSolarCloud App. Sollten Probleme auf- treten, wenden Sie sich an SUNGROW. Die DRM-Funktion ist nur auf Geräte für Australien und Neuseeland anwendbar. 5.12.2 Verbindungsverfahren Schritt 1Für das Entfernen der Kommunikationsanschlussbox, siehe"...
  • Seite 63 Benutzerhandbuch 5 Elektrische Verbindung Schritt 3Lösen Sie die Überwurfmutter und wählen Sie eine geeignete Dichtung entsprechend dem Kabelaußendurchmesser. Führen Sie das Kabel nacheinander durch die Überwurfmutter und die Dichtung. Außendurchmesser Dichtung D (mm) 4,5 ~ 6 6 ~ 12 a + b 12 ~ 18 Schritt 4Stecken Sie den RJ45-Stecker in die RJ45-Buchse.

  • Seite 64: Verbinden Des Kommunikationsmoduls (Optional)

    Überwurfmutter im Uhrzeigersinn fest. - - ENDE 5.13 Verbinden des Kommunikationsmoduls (optional) Schließen Sie das von SUNGROW hergestellte Kommunikationsmodul an den Anschluss für Kommunikationszubehör an. Nach der erfolgreichen Verbindung, können Informationen zu Energieerzeugung und Betriebszustand des Wechselrichters auf einem Mobilgerät über die App eingesehen werden.

  • Seite 65: Inbetriebnahme

    Inbetriebnahme Inspektion vor der Inbetriebnahme Überprüfen Sie folgende Dinge, bevor Sie den Wechselrichter starten: • Alle Geräte sind zuverlässig installiert worden. • Gleichstrom- und Wechselstrom-Schalter befinden sich in der Position „AUS“. • Das Erdungskabel ist ordnungsgemäß und zuverlässig angeschlossen. • Das Wechselstrom-Kabel ist ordnungsgemäß...

  • Seite 66: Isolarcloud App

    iSolarCloud App Kurze Einführung Die iSolarCloud APP kann über WLAN eine Kommunikationsverbindung zum Wechsel- richter aufbauen, wodurch eine nahezu vollständige Wartung des Wechselrichters ermö- glicht wird. Benutzer können die App verwenden, um grundlegende Informationen, Alarme und Ereignisse anzuzeigen, Parameter festzulegen oder Protokolle herunterzuladen etc. *Falls das Kommunikationsmodul Eye, WLAN oder WiNet-S vorhanden ist, kann die iSolar- Cloud App auch über die mobilen Daten oder WLAN eine Kommunikationsverbindung zum Wechselrichter herstellen und so eine Fernwartung des Wechselrichters ermöglichen.

  • Seite 67: Übersicht Der Funktionen

    Benutzerhandbuch 7 iSolarCloud App Das App-Symbol wird nach der Installation auf dem Startbildschirm angezeigt. Übersicht der Funktionen Die App bietet eine Anzeige der Parameter und Einstellfunktionen, wie in der folgenden Ab- bildung gezeigt. Abbildung 7-1 App-Funktionsbaumkarte Anmeldung (Login) 7.4.1 Anforderungen Die folgenden Anforderungen müssen erfüllt sein: •...
  • Seite 68 Der Benutzername ist „user“, und das ursprüngliche Passwort ist „pw1111“ oder „111111“. Dieses sollte aus Gründen der Kontosicherheit geändert werden. Wenden Sie sich an SUNGROW, um Zugang zum erweiterten Konto mit entspre- chendem Passwort zu erhalten und die Wechselrichter-Parameter für Netzschutz und -unterstützung festzulegen.
  • Seite 69 Legen Sie für die Region Brasilien den Ländercode „Brasilien“ fest. Die Auswahl von „Brasilien_230“ oder „Brasilien_240“ führt zu einem Einstellungsfehler. Stellen Sie für SG30CX den Grid-Code EN50549 in der Region Ukraine ein und nehmen Sie manuelle Einstellungen vor, um die Einhaltung des Ländercodes zu gewährleisten.

  • Seite 70: Startseite

    7 iSolarCloud App Benutzerhandbuch Startseite Nach dem Login sieht die Startseite wie folgt aus: Abbildung 7-5 Startseite Tabelle 7-1 Beschreibung der Startseite Bezeichnung Beschreibung Systemdatum und -uhrzeit des Wechselrichters. Datum und Zeit Aktueller Betriebsstatus des Wechselrichters. Detaillierte Wechselrichter- Informationen finden Sie unter "Tabelle 7-2 Beschreibung status Wechselrichterstatus".
  • Seite 71 Benutzerhandbuch 7 iSolarCloud App Bezeichnung Beschreibung Zeigt die Änderung der Leistung zwischen 5 Uhr morgens und 23 Uhr abends für jeden Tag an. Leistungsablauf (Jeder Punkt auf der Kurve gibt den Prozentsatz der ak- tuellen Wechselrichterleistung zur Nennleistung an). Navigationsleiste Einschließlich „Home”, „Run-Info”, „His-Record”...

  • Seite 72: Laufzeitinformationen

    7 iSolarCloud App Benutzerhandbuch Tabelle 7-3 Beschreibung des PID-Status Beschreibung Status PID-Heilung wird Die Wechselrichter führen aktiv eine PID-Heilung durch. ausgeführt Es wurde erkannt, das die ISO-Impedanz abnormal ist oder PID nicht PID-Störung ordnungsgemäß ausgeführt wird, nachdem die PID-Funktion aktiviert wurde.

  • Seite 73: Aufzeichnungen

    Benutzerhandbuch 7 iSolarCloud App Klassifi- Beschreibung Parameter zierung DC-Leistung gesamt Gleichstromseite Gesamteingangsleistung Eingang MPPT x Spannung Die Eingangsspannung des x-ten MPPT Die Eingangsstromstärke des x-ten MPPT MPPT x Strom Täglicher Ertrag Monatlicher Ertrag Jährlicher Ertrag Gesamtwirkleistung Aktueller Wirkleistungswert des Wechselrichters Gesamtblindleistung Aktueller Blindleistungswert des Wechselrichters Gesamte...
  • Seite 74 7 iSolarCloud App Benutzerhandbuch Abbildung 7-7 Aufzeichnung von Störungsalarmen Klicken Sie auf , um ein Zeitsegment auszuwählen und die entsprechenden Aufzeichnungen anzuzeigen. Der Wechselrichter kann bis zu 400 Einträge aufzeichnen. Wählen Sie eines der Protokolle in der Liste aus und klicken Sie auf das Protokoll, um die detaillierten Fehlerinformationen einzusehen, wie in der folgenden Abbildung gezeigt.
  • Seite 75 Benutzerhandbuch 7 iSolarCloud App Abbildung 7-9 Leistungsablauf Die App zeigt Aufzeichnungen zur Stromerzeugung in verschiedenen Formen an, eins- chließlich eines Diagramms zur täglichen Stromerzeugung, eines monatlichen Stromerzeu- gungshistogramms, eines jährlichen Stromerzeugungshistogramms und eines Histogramms zur Gesamtstromerzeugung. Tabelle 7-5 Erklärung zu den Energieerzeugnisaufzeichnungen Beschreibung Parameter Zeigt die Leistungsabgabe von 5 Uhr morgens bis 23 Uhr abends...

  • Seite 76: Mehr

    7 iSolarCloud App Benutzerhandbuch Klicken Sie auf , um ein Zeitsegment auszuwählen und die entsprechenden Aufzeichnungen anzuzeigen. Der Wechselrichter kann höchsten die letzten 400 Ereignisse protokollieren. Mehr Tippen Sie auf More in der Navigationsleiste, um den entsprechenden Bildschirm aufzuru- fen, wie in der folgenden Abbildung gezeigt. Abbildung 7-10 Mehr 7.8.1 Systemparameter Tippen Sie auf Settings→System Parameters um den entsprechenden Bildschirm aufzur-...

  • Seite 77: Betriebsparameter

    Benutzerhandbuch 7 iSolarCloud App 7.8.2 Betriebsparameter Laufzeit Tippen Sie auf Settings→Operation Parameters→Running Time um den entsprechen- den Bildschirm aufzurufen, in dem Sie die „Laufzeit“ einstellen können. Abbildung 7-12 Laufzeit PID-Parameter Tippen Sie auf Settings→Operation Parameters→PID Parameters um den entsprechen- den Bildschirm aufzurufen, auf dem Sie „PID-Parameter“ einstellen können. Abbildung 7-13 PID-Einstellung Tabelle 7-6 Beschreibung der PID-Parameter Beschreibung...

  • Seite 78: Parameter Der Leistungsregelung

    7 iSolarCloud App Benutzerhandbuch Abbildung 7-14 AFCI-Einstellung NS-Schutz (passiv zulässig) Tippen Sie auf Settings→Operation Parameters→Regular Parameters um den entspre- chenden Bildschirm aufzurufen, in dem Sie den „NS-Schutz (passiv zulässig)“ einstellen können. Abbildung 7-15 NS-Schutz (passiv zulässig) 7.8.3 Parameter der Leistungsregelung Wirkleistungsregelung Tippen Sie auf Settings→Power Regulation Parameters→Active Power Regulation um den Bildschirm aufzurufen, wie in der folgenden Abbildung gezeigt.
  • Seite 79 Benutzerhandbuch 7 iSolarCloud App Abbildung 7-16 Wirkleistungsregelung Tabelle 7-7 Wirkleistungsregelung Definition/ Parameter Bereich Einstellungsbeschreibung Wirkleistung Soft-Start Schalter zum Aktivieren/Deak- Aktivieren/Deaktivieren nach Störung tivieren der Soft-Start-Funktion nach Auftreten eines Fehlers. Wirkleistung Soft-Start- Zeit, die der Soft-Start benötigt, 1 s ~ 1.200 s Zeit nach Fehler um die Leistung von 0 auf 100 % Nennleistung zu erhöhen.
  • Seite 80 7 iSolarCloud App Benutzerhandbuch Definition/ Parameter Bereich Einstellungsbeschreibung Wirkleistungsgrenze Der Schalter zur Begrenzung Aktivieren/Deaktivieren der Ausgangsleistung. Wirkleistungsbegren- Das Verhältnis zwischen der 0 % ~ 110 % zungs-Verhältnis begrenzten Ausgangsleistung und der Nennleistung in Prozent. Abschaltung bei Begren- Schalter, mit dem bestimmt Aktivieren/Deaktivieren zung der Wirkleistung wird, ob der Wechselrichter im...
  • Seite 81 Benutzerhandbuch 7 iSolarCloud App Definition/ Parameter Bereich Einstellungsbeschreibung Persistenz der Blindleis- Schalter zum Aktivieren/Deak- Aktivieren/Deaktivieren tungseinstellung tivieren der Abschaltfunktion bei Blindleistung. — Modus Blindleistungs- Off/PF/Qt/Q(P)/Q(U) steuerung Blindleistungsregelung Schalter zum Aktivieren/Deak- Aktivieren/Deaktivieren tivieren der Blindleistungs- Antwortfunktion. Zeit Endzeit der 0,1 s ~ 600,0 s Blindleistungsregelung Blindleistungsreaktion.
  • Seite 82 7 iSolarCloud App Benutzerhandbuch Definition/ Parameter Bereich Einstellungsbeschreibung QP_EnterVoltage Spannungsprozentsatz für Q 100,0 % ~ 110,0 % (P)-Funktionsaktivierung QP_ExitVoltage Spannungsprozentsatz für Q 90,0 % ~ 100,0 % (P)-Funktionsdeaktivierung QP_ExitPower Leistungsprozentsatz für Q(P)- 1,0 % – 20,0 % Funktionsdeaktivierung QP_EnableMode Bedingungsfreie Aktivierung/ Ja/Nein Deaktivierung der Q(P)- Funktion...

  • Seite 83: Kommunikationsparameter

    Benutzerhandbuch 7 iSolarCloud App Definition/ Parameter Bereich Einstellungsbeschreibung QU_Q4 Voreingestellter Blindleistung- [0 % – 60,0 %]* Überla- santeil entsprechend der Netz- strate/1000 spannung U4. QU_EnterPower Wirkleistung für Q(U)- 20,0 % ~ 100,0 % Funktionsaktivierung QU_ExitPower Wirkleistung für Q(U)- 1,0 % ~ 20,0 % Funktionsdeaktivierung QU_EnableMode Bedingungslose Aktivierung/...

  • Seite 84: Aktualisieren Der Firmware

    7 iSolarCloud App Benutzerhandbuch Abbildung 7-20 Kommunikationsparameter 7.8.5 Aktualisieren der Firmware Um Download-Fehler aufgrund eines schlechten Netzsignals vor Ort zu vermeiden, wird empfohlen, das Firmware-Paket im Voraus auf das Mobilgerät herunterzuladen. Führen Sie die Firmware-Aktualisierung nur bei hoher Strahlungsintensität durch, um Gerä- teausfälle zu vermeiden.

  • Seite 85: Ändern Des Passworts

    Benutzerhandbuch 7 iSolarCloud App Schritt 9Warten Sie, bis die Datei hochgeladen wird. Sobald die Aktualisierung abgeschlossen wurde, wird eine Benachrichtigung über das abgeschlossene Upgrade angezeigt. Tippen Sie auf Complete, um das Upgrade zu beenden. - - ENDE 7.8.6 Ändern des Passworts Tippen Sie auf Modify Password, um den Bildschirm zum Ändern des Passworts aufzuru- fen, wie in der folgenden Abbildung dargestellt.

  • Seite 86: Außerbetriebnahme Des Systems

    Außerbetriebnahme des Systems Trennen des Wechselrichters Bei Wartungs- oder anderweitigen Servicearbeiten muss der Wechselrichter ausgeschaltet sein. Gehen Sie folgendermaßen vor, um den Wechselrichter von den Wechselstrom- und Gleich- stromquellen zu trennen: Andernfalls können tödliche Spannungen anliegen oder der Wech- selrichter könnte beschädigt werden. Proceed as follows to disconnect the inverter from the AC and DC power sources.

  • Seite 87: Entsorgung Des Wechselrichters

    Benutzerhandbuch 8 Außerbetriebnahme des Systems Schritt 2Siehe hierzu"4 Mechanische Montage"für die Demontage des Wechselrichters in umge- kehrter Reihenfolge. Schritt 3Entfernen Sie gegebenenfalls die Wandhalterung von der Wand. Schritt 4Wenn der Wechselrichter in Zukunft wieder verwendet werden soll, "3.2 Lagerung des Wechselrichters"...

  • Seite 88: Fehlerbehebung Und Wartung

    Fehlerbehebung und Wartung Fehlerbehebung Falls ein Fehler im Wechselrichter auftritt, können die Fehlerinformationen in der App ange- zeigt werden. Wenn der Wechselrichter mit einem LCD-Bildschirm ausgestattet ist, können die Fehlerinformationen darauf angezeigt werden. Die Fehlercodes und Methoden zur Fehlersuche aller PV-Wechselrichter sind in der folgen- den Tabelle aufgeführt.
  • Seite 89 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehlercode Fehlername Korrekturmaßnahmen In der Regel verbindet sich der Wechselrichter wieder mit dem Versorgungsnetz, wenn es sich wieder im Normalzustand befindet. Wenn der Fehler wiederholt auftritt: 1. Messen Sie die aktuelle Netzspannung und kontaktieren Sie den örtlichen Stromnetzbe- treiber für Lösungen, wenn die Versorgungs- netzspannung höher als der eingestellte Wert ist.
  • Seite 90 9 Fehlerbehebung und Wartung Benutzerhandbuch Fehlercode Fehlername Korrekturmaßnahmen In der Regel verbindet sich der Wechselrichter Überfrequenz im Netz wieder mit dem Versorgungsnetz, wenn es sich wieder im Normalzustand befindet. Wenn der Fehler wiederholt auftritt: 1. Messen Sie die aktuelle Netzfrequenz und kontaktieren Sie den örtlichen Stromnetzbe- treiber für Lösungen, wenn die Versorgungs- netzfrequenz über dem eingestellten Bereich...
  • Seite 91 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehlercode Fehlername Korrekturmaßnahmen 1. Der Fehler kann durch schwache Sonne- neinstrahlung oder eine feuchte Umgebung verursacht werden. Der Wechselrichter wird im Normalfall erneut mit dem Versorgungsnetz verbunden, nachdem sich die Umgebungsbe- dingungen bessern. 2. Wenn die Umgebung den Normalbedingun- Übermäßiger Leckstrom gen entspricht, überprüfen Sie ob die Wech- sel- oder Gleichstrom-Kabel ordnungsgemäß...
  • Seite 92 9 Fehlerbehebung und Wartung Benutzerhandbuch Fehlercode Fehlername Korrekturmaßnahmen In der Regel verbindet sich der Wechselrichter wieder mit dem Versorgungsnetz, wenn es sich wieder im Normalzustand befindet. Wenn der Fehler wiederholt auftritt: 1. Messen Sie die tatsächliche Netzspannung. Wenn sich die Netzphasenspannungen stark unterscheiden, wenden Sie sich bitte an den Stromnetzbetreiber, um Lösungsvorschläge zu erhalten.
  • Seite 93 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehlercode Fehlername Korrekturmaßnahmen 1. Überprüfen Sie, ob am entsprechenden Strang eine Verpolung vorliegt. Wenn dies der Fall ist, trennen Sie den Gleichstrom-Schalter und passen Sie die Polarität an, wenn der Strangstrom unter 0,5 A fällt. 2.
  • Seite 94 4. Überprüfen Sie, ob der Lüfter ordnungsgemäß läuft. Wenn nicht, ersetzten Sie den Lüfter. 5. Wenden Sie sich an den Kundendienst von Sungrow, wenn die Störung auf andere Ursa- chen zurückzuführen ist und die Störung wei- terhin besteht. Wechselrichter stoppen und trennen. Starten Übermäßig niedrige...
  • Seite 95 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehlercode Fehlername Korrekturmaßnahmen Warten Sie bis der Wechselrichter sich wieder im Normalzustand befindet. Wenn der Fehler wiederholt auftritt: 1. Überprüfen Sie über die App oder den LCD-Anzeigebildschirm, ob der Schutzwert des Isolationswiderstandes übermäßig hoch ist und stellen Sie sicher, dass er den örtlichen Vorgaben entspricht.
  • Seite 96 Lichtbogen-Fehler über die App oder den LCD-Anzeigebildschirm, danach kehrt der Wechselrichter in den Normalzustand zurück. 3. Wenden Sie sich an Kundendienst von Sungrow, wenn der Fehler weiterhin besteht. 1. Überprüfen Sie, ob der Stromzähler falsch angeschlossen ist. 2. Überprüfen Sie, ob die Eingangs- und Aus- gangsverdrahtung des Stromzählers ver-...
  • Seite 97 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehlercode Fehlername Korrekturmaßnahmen 1. Überprüfen Sie, ob der Ausgangsanschluss mit dem tatsächlichen Netz verbunden ist. Trennen Sie es gegebenenfalls vom Netz. Netzkonfrontation 2. Kontaktieren Sie Kundendienst von Sun- grow, wenn die vorangegangenen Ursachen ausgeschlossen sind und der Fehler weiterhin besteht.
  • Seite 98 Gleichstrom-Schalter nach 15 300–322, Minuten erneut, um den Wechselrichter neu 324–326, zu starten. Wenn der Fehler weiterhin besteht, 401–412, wenden Sie sich bitte an den Kundendienst 600–603, von Sungrow. 605, 608, 612, 616, 620, 622– 624, 800, 802, 804, 807, 1096– 1122 1.
  • Seite 99 Benutzerhandbuch 9 Fehlerbehebung und Wartung Fehlercode Fehlername Korrekturmaßnahmen 1. Überprüfen Sie, ob am entsprechenden Strang eine Verpolung vorliegt. Wenn dies der Fall ist, trennen Sie den Gleichstrom-Schalter und passen Sie die Polarität an, wenn der Strangstrom unter 0,5 A fällt. MPPT verpolte 2.
  • Seite 100 Wenn der Fehler weiterhin besteht, Kondensators wenden Sie sich bitte an den Kundendienst von Sungrow. 1. Überprüfen Sie, ob die Anzahl der PV-Mod- ule des entsprechenden Strangs kleiner ist als die anderer Stränge. Wenn dies der Fall ist,...

  • Seite 101: Wartung

    Da der Wechselrichter keine zu wartenden Bauteile enthält, dürfen interne Bauteile niemals eigenmächtig ausgetauscht werden. Bei Wartungsbedarf wenden Sie sich bitte an SUNGROW. SUNGROW haftet nicht für Schäden, die durch derartige Veränderungen verursacht wurden. Wartungsarbeiten am Gerät gemäß dem Handbuch dürfen niemals ohne geeignete Werkzeuge, Testausrüstung oder die aktuellste Version des Handbuchs...

  • Seite 102: Regelmäßige Wartung

    9 Fehlerbehebung und Wartung Benutzerhandbuch 9.2.2 Regelmäßige Wartung Punkt Methode Zeitraum Überprüfen Sie die Temperatur und die Staubmenge des Wechselrichters. Alle sechs Monate bis ein Reinigen Sie das Wechselrichterge- Jahr häuse bei Bedarf. System sauber (abhängig vom Staubge- Überprüfen Sie, ob der Lufteinlass halt in der Luft) und der Luftauslass in gutem Zustand sind.

  • Seite 103: Lüfterwartung

    Benutzerhandbuch 9 Fehlerbehebung und Wartung 9.2.4 Lüfterwartung GEFAHR • Stoppen Sie den Wechselrichter und trennen Sie ihn vor der Wartung von allen Stromversorgungsquellen. • Im Wechselrichter existiert noch eine tödliche Spannung. Bitte warten Sie mindestens 5 Minuten und führen Sie dann die Wartungsarbeiten durch. •...
  • Seite 104 9 Fehlerbehebung und Wartung Benutzerhandbuch Schritt 5Setzen Sie den Lüfter in umgekehrter Reihenfolge wieder in den Wechselrichter ein und starten Sie den Wechselrichter neu. - - ENDE...

  • Seite 105: Anhang

    10 Anhang 10.1 Technische Daten SG30CX SG30CX Parameter SG33CX Eingang (Gleichstrom) Max. PV- 1.100 V Eingangsspannung Min. PV-Eingangsspannung 200 V / 250 V / Start-Eingangsspannung Nominale PV- 585 V Eingangsspannung 200 – 1.000 V MPP-Spannungsbereich Anzahl unabhängiger MPP- Tracker (MPPT) Anzahl der PV-Stränge pro...
  • Seite 106 10 Anhang Benutzerhandbuch SG30CX SG30CX Parameter SG33CX Leistungsfaktor bei Nenn- > 0,99 / 0,8 voreilend – 0,8 nacheilend leistung / Einstellbarer Leistungsfaktor Einspeisephasen / Wechsel- strom-Anschluss Wirkungsgrad Max. Wirkungsgrad / Euro- 98,6 % / 98,3 % päischer Wirkungsgrad Schutz Gleichstrom-...
  • Seite 107 Benutzerhandbuch 10 Anhang SG30CX SG30CX Parameter SG33CX Intelligente Lüfterkühlung Kühlungsmethode 4.000 m (Reduzierung > 3.000 m) Max. Betriebshöhe LED, Bluetooth + App Display RS485 / WLAN / RS485 / Option- RS485 / Optional: Optional: al: WLAN , WLAN , Ethernet...
  • Seite 108 10 Anhang Benutzerhandbuch SG50CX SG50CX SG40CX Parameter 40 kVA @45 ℃, 50 kVA @45 ℃, 400 Vac / 44 400 Vac / 55 kVA @ kVA @ 40 ℃, 40 ℃, 400 Vac 50 Wechselstrom- 400Vac 40 kVA 50 kVA kVA @50 ℃, 415 Ausgangsleistung @50 ℃, 415...

  • Seite 109: Ringabstand Von Di-Trockenkontakt

    Benutzerhandbuch 10 Anhang SG50CX SG50CX SG40CX Parameter PID-Heilungsfunktion Schutzabdeckung für Gleichstrom-Klemmen Störlichtbogenunterbrecher Opt. Opt. (AFCI) DC Typ II (Typ I DC Typ II/AC DC Typ II (Typ I + II + II Opt.) / AC Überspannungsschutz Typ II Opt.) / AC Typ II Typ II Allgemeine Daten Abmessungen (B x H x T)
  • Seite 110 10 Anhang Benutzerhandbuch bezieht sich auf die Kabellänge in einer Richtung zwischen der DI-Trockenkontakt- klemme des k-ten Wechselrichters und der entsprechenden Klemme des (k-1)-ten Wechselrichters. Tabelle 10-1 Entsprechung zwischen der Anzahl der Wechselrichter und dem maximalen Verkabelungsabstand Maximale Kabeldistanz (Einheit: m) Anzahl der Wechselrichter 16 AWG / 1,31mm...

  • Seite 111: Qualitätssicherung

    Produkt durch ein neues. Nachweis Während der Gewährleistungsfrist muss der Kunde die Rechnung für das Produkt und das Kaufdatum vorlegen. Des Weiteren muss der Markenname am Produkt unbeschädigt und lesbar sein. Andernfalls ist SUNGROW berechtigt, die Einhaltung der Qualitätsgarantie zu verweigern. Zustand •...

  • Seite 112: Kontaktinformationen

    Benutzerhandbuch • Der Fehler oder Schaden wurde durch die Verwendung von Komponenten oder Software verursacht, die nicht dem Standard entsprechen oder nicht von SUNGROW stammen. • Die Installation und der Anwendungsbereich gehen über die Vorgaben relevanter inter- nationaler Standards hinaus.
  • Seite 113 Tokyo Seoul + 81 3 6262 9917 +82 70 7719 1889 service@jp.sungrowpower.com service@kr.sungrowpower.com Malaysia Philippinen Sungrow SEA Sungrow Power Supply Co., Ltd. Selangor Darul Ehsan Mandaluyong City +60 19 897 3360 +63 9173022769 service@my.sungrowpower.com service@ph.sungrowpower.com Thailand Spanien Sungrow Thailand Co., Ltd.
  • Seite 114 10 Anhang Benutzerhandbuch Vietnam Belgien, Niederlande und Luxemburg Sungrow Vietnam (Benelux) Hanoi Service (nur NL): +31 853 018 234 +84 918 402 140 service@sungrow-emea.com service@vn.sungrowpower.com Polen +48 221530484 service@sungrow-emea.com...
