3.6

SCHORNSTEIN

Der Schornstein spielt eine wichtige Rolle für den ordnungsgemäßen Heizbetrieb:
• Es wird ein Schornstein mit Windschutz empfohlen, siehe Fig. 4.
• Der Bereich der Bohrungen für den Rauchgasauslass muss die doppelte Fläche des Rauchabzugs haben und derart geformt
sein, dass auch bei Wind der Rauchgasauslass garantiert ist.
• Er muss das Eindringen von Regen, Schnee und Tieren verhindern.
• Die Höhe des Auslasses in die Atmosphäre muss außerhalb des Rückflussbereichs liegen, der durch die Form des Daches oder
durch Hindernisse hervorgerufen wird, die sich in unmittelbarer Nähe befinden (siehe Fig. 2).
3.7

BAUTEILE KAMIN

6

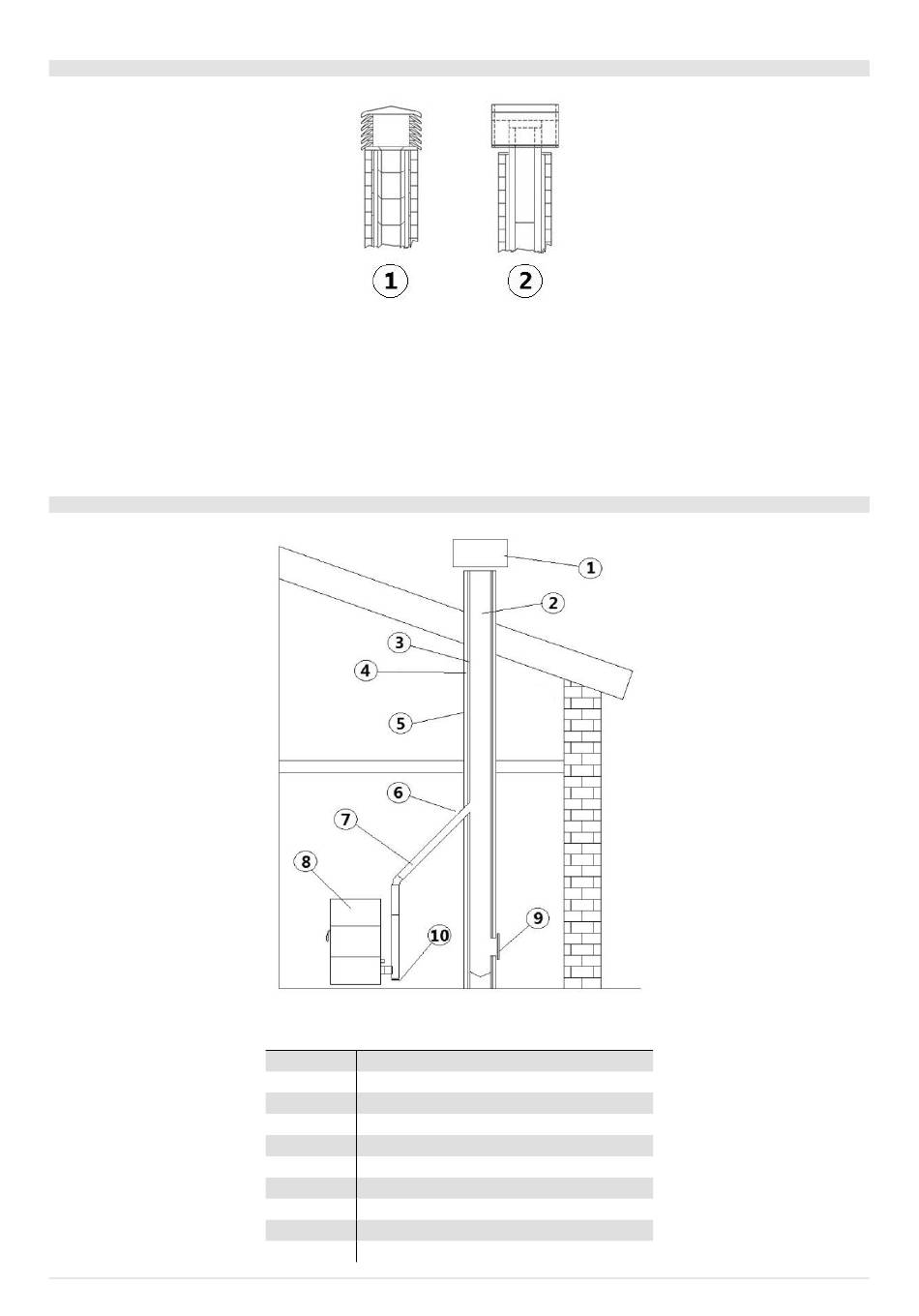

Fig. 4 - Schornstein mit Windschutz
Fig. 5 - Bauteile Kamin
LEGENDE Fig. 5
1
Schornstein
2
Ausströmweg
3 Rauchfang
4 Wärmedämmung
5 Außenwand
6 Kaminanschluss
7 Rauchkanal
8
Wärmegenerator
9
Inspektionstür
10
T-Anschluss mit Inspektionsdeckel
