• Für ein gutes Wohlbefinden im Raum ist ein externer Luftumlauf unbedingt erforderlich.
• Die Luftzufuhr zwischen der Außenseite und dem Raum kann direkt durch die Öffnung auf der Außenwand des Raumes erfol-
gen (siehe Fig. 9).
• Räume wie Schlafzimmer, Garagen, Lagerhallen und Magazine mit brennbaren Materialien müssen ausgeschlossen werden.
• Die Luftzufuhr muss eine Mindestgesamtnettofläche von 80 cm
andere aktive Generatoren vorhanden sind (zum Beispiel: elektrischer Ventilator zur Entlüftung, Dunstabzugshaube, andere
Öfen, etc ...), die in der Umgebung einen Unterdruck erzeugen.
• Es muss sichergestellt werden, dass, wenn alle Geräte eingeschaltet sind, der Druckabfall zwischen dem Raum und der Außen-
seite nicht den Wert von 4,0 Pa überschreitet: falls erforderlich, den Lufteinlass erhöhen (EN 13384).
• Der Lufteinlass muss in Bodenhöhe mit externem Vogelschutzgitter realisiert werden und zwar so, dass er durch keinerlei
Gegenstände versperrt wird.
• Die Luftzufuhr ist nicht erforderlich, wenn die Installation hermetisch dicht ist.
4.2 ÖFFNUNG FÜR DIE VERBRENNUNGSLUFT FÜR EINE HERMETISCH DICHTE INSTALLATION
Im sicherstellen, dass der betreffende Ofen eine hermetisch dichte Kammer hat. Wenn der Ofen eine hermetisch dichte Kammer
hat und man wünscht, dass die gesamte Installation hermetisch dicht ist, muss wie folgt vorgegangen werden:
• Die für die Verbrennung erforderliche Luft muss von außen entnommen werden.
• Eine Leitung mit mindestens Ø60 mm und einer max. Länge von 2 m verwenden; für den Anschluss siehe Ofenrückseite.
• Die französische Norm gestattet die Installation mit doppelwandigem Rauchabzug (konzentrisches System), die Verbren-
nungsluft wird aus dem Hohlraum entnommen.
• In der Installationsphase müssen die erforderlichen Mindestabstände von der Öffnung der Verbrennungsluft überprüft wer-
den, da (zum Beispiel) ein offenes Fenster oder eine offene Tür einen Sog erzeugen können, der die für den Ofen erforderliche
Verbrennungsluft entziehen kann (siehe nachstehendes Schema).
• An der Außenwand muss eine 90°-Krümmung installiert werden, um die Verbrennungsluftzufuhr von den Auswirkungen des
Windes zu schützen: Die Öffnung der Krümmung nach unten richten, siehe Fig. 10.
• Die Krümmung mit einem externen Vogelschutzgitter versehen, damit sie nicht durch Fremdkörper verstopft werden kann.
10

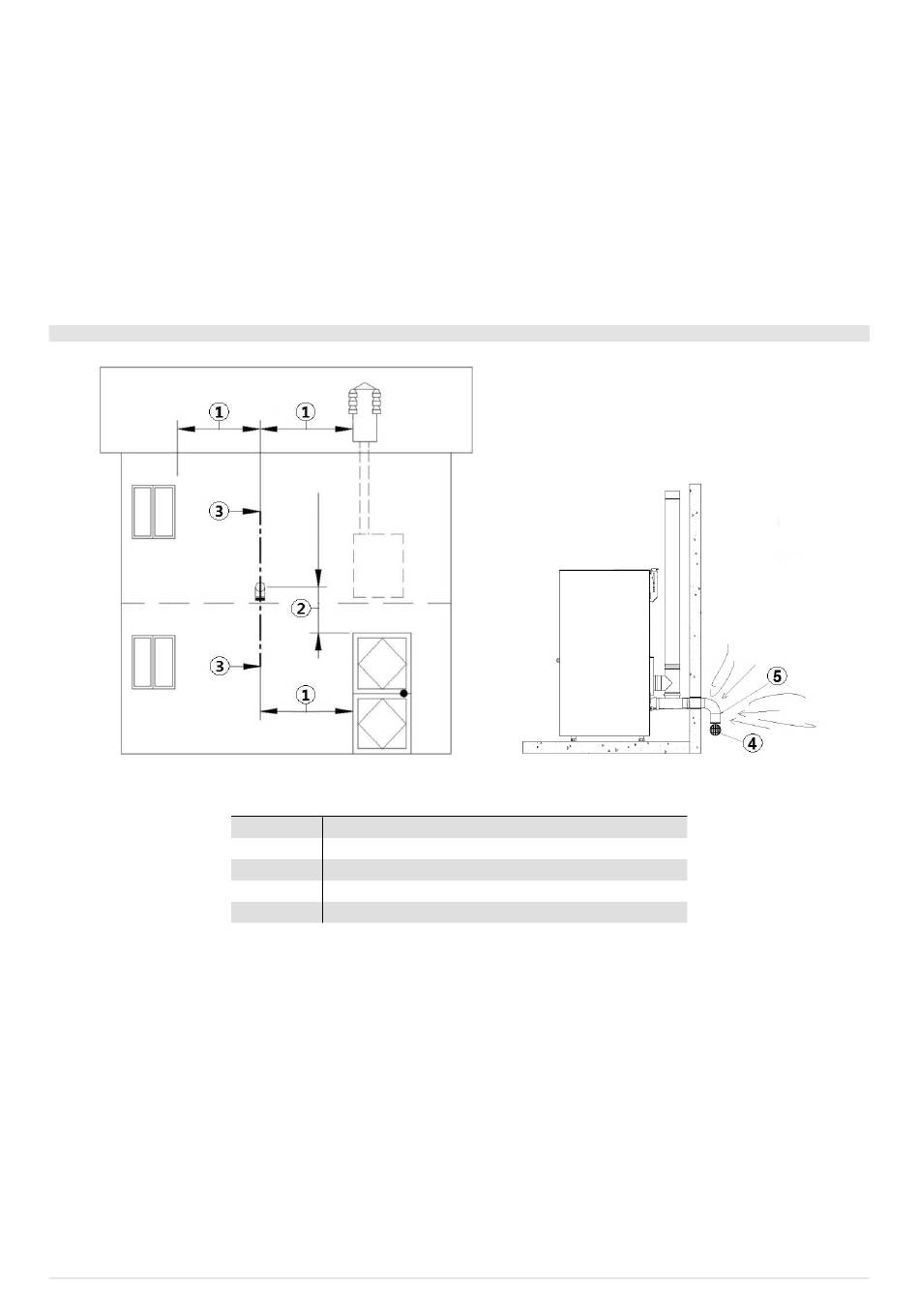

Fig. 10 - Öffnung für die Verbrennungsluft für eine hermetisch dichte Installation
LEGENDE Fig. 10
1 ≥ 1,5 m
2 ≥ 0,3 m
3-3 Ansicht im Querschnitt
4 Schutzgitter
5 Eingang der Krümmung, die nach unten gerichtet werden muss
haben: diese Fläche wird erhöht, wenn innerhalb des Raumes
