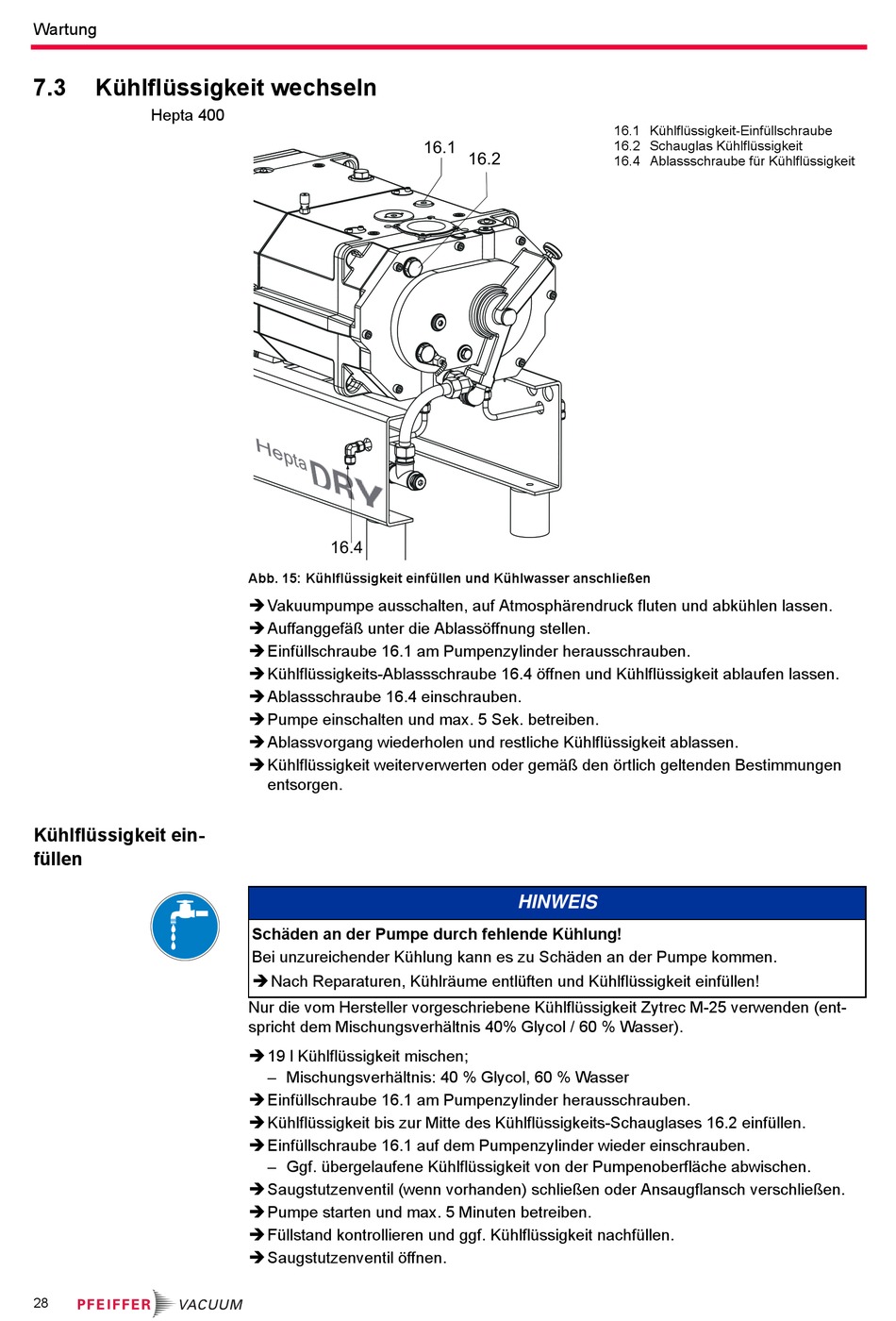

Wartung
7.3
Kühlflüssigkeit wechseln
Hepta 400
Kühlflüssigkeit ein-
füllen
28
16.4
Abb. 15: Kühlflüssigkeit einfüllen und Kühlwasser anschließen
Vakuumpumpe ausschalten, auf Atmosphärendruck fluten und abkühlen lassen.
Auffanggefäß unter die Ablassöffnung stellen.
Einfüllschraube 16.1 am Pumpenzylinder herausschrauben.
Kühlflüssigkeits-Ablassschraube 16.4 öffnen und Kühlflüssigkeit ablaufen lassen.
Ablassschraube 16.4 einschrauben.
Pumpe einschalten und max. 5 Sek. betreiben.
Ablassvorgang wiederholen und restliche Kühlflüssigkeit ablassen.
Kühlflüssigkeit weiterverwerten oder gemäß den örtlich geltenden Bestimmungen
entsorgen.
Schäden an der Pumpe durch fehlende Kühlung!
Bei unzureichender Kühlung kann es zu Schäden an der Pumpe kommen.
Nach Reparaturen, Kühlräume entlüften und Kühlflüssigkeit einfüllen!
Nur die vom Hersteller vorgeschriebene Kühlflüssigkeit Zytrec M-25 verwenden (ent-
spricht dem Mischungsverhältnis 40% Glycol / 60 % Wasser).
19 l Kühlflüssigkeit mischen;
– Mischungsverhältnis: 40 % Glycol, 60 % Wasser
Einfüllschraube 16.1 am Pumpenzylinder herausschrauben.
Kühlflüssigkeit bis zur Mitte des Kühlflüssigkeits-Schauglases 16.2 einfüllen.
Einfüllschraube 16.1 auf dem Pumpenzylinder wieder einschrauben.
– Ggf. übergelaufene Kühlflüssigkeit von der Pumpenoberfläche abwischen.
Saugstutzenventil (wenn vorhanden) schließen oder Ansaugflansch verschließen.
Pumpe starten und max. 5 Minuten betreiben.
Füllstand kontrollieren und ggf. Kühlflüssigkeit nachfüllen.
Saugstutzenventil öffnen.
16.1
16.2
HINWEIS
16.1 Kühlflüssigkeit-Einfüllschraube
16.2 Schauglas Kühlflüssigkeit
16.4 Ablassschraube für Kühlflüssigkeit
