Inhaltszusammenfassung für Pfeiffer Vacuum Hepta 100

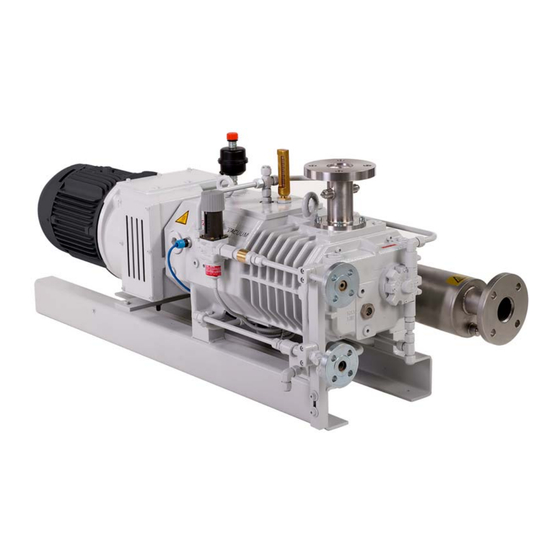

- Seite 1 Hepta 100/200/300 -/P Schraubenpumpe Betriebsanleitung...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung ..........3 1.1 Gültigkeit .
- Seite 3 Zu dieser Anleitung Zu dieser Anleitung Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Be- triebsanleitung beschreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung er- folgt nach den geltenden EU-Richtlinien.
- Seite 4 Zu dieser Anleitung Piktogramme Verbot einer Handlung oder Tätigkeit im Zusammenhang mit einer Ge- fahrenquelle, deren Missachtung zu schwerwiegenden Unfällen führen kann Warnung vor der mit dem Piktogramm dargestellten Gefahr Gebot einer Handlung oder Tätigkeit im Umgang mit einer Gefahren- quelle, deren Missachtung zu schwerwiegenden Unfällen führen kann Wichtige Information zum Produkt oder zu diesem Dokument ...
- Seite 5 Medium oder von der gesamten Anlage ausgehen, auf- merksam zu machen. Installation und Betrieb von Zubehör Pfeiffer Vacuum Pumpen können mit einer Reihe von angepasstem Zubehör ausgestat- tet werden. Installation, Betrieb und Instandhaltung von Anschlussgeräten sind detail- liert in Betriebsanleitungen der Einzelkomponenten beschrieben.
- Seite 6 ● Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften müssen eingehalten werden. ● Andere Zubehörteile, als die in dieser Anleitung genannten, dürfen nicht ohne Zustim- mung von Pfeiffer Vacuum verwendet werden. Nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Gewährleis- tungsanspruch.
- Seite 7 Transport und Lagerung Transport und Lagerung Transport Die Vakuumpumpen werden im Werk auf ihre Funktion überprüft und fachgerecht auf Paletten verpackt. Im verpackten Zustand kann die Vakuumpumpe mit einem Gabelhub- wagen bewegt werden. WARNUNG Gefahr durch herabstürzende und pendelnde Lasten! Beim Anheben der Pumpe besteht Gefahr durch herabstürzende Teile.
- Seite 8 Produktbeschreibung Produktbeschreibung Produktidentifikation Zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschildes bereithalten. ● Seriennummer ● Pumpenmodell und Modellnummer ● Typ und Menge des Schmiermittels Motorspezifische Daten bitte dem separat angebrachten Motortypenschild entnehmen. D-35641 Asslar Mod.:...
- Seite 9 Produktbeschreibung Funktion Die Schraubenpumpen arbeiten nach dem Schraubenprinzip: Zwei parallel gelagerte Schraubenrotoren drehen sich gegensinnig im Zylinder. Dabei wird das zu fördernde Medium in den Raum zwischen den Schraubenrotoren und dem Gehäuse eingeschlos- sen und durch die Drehbewegung zum Gasaustritt transportiert, verdichtet und ausge- stoßen.
- Seite 10 Produktbeschreibung Die Vakuumpumpen sind mit Temperaturschalter im Pumpengehäuse ausgerüstet. Die Temperaturüberwa- Schalttemperaturen sind von der Pumpengröße sowie der Art des Kühlsystems abhän- chung gig. Die Temperaturüberwachung verhindert ein Überhitzen und eventuelles Anlaufen der Vakuumpumpen. Zum Abführen der Wärme, die bei der Kompression der Gase entsteht, müssen die Kühl- Wasserkühlung kammern der Pumpe an eine externe Kühlwasserversorgung (z.
- Seite 11 Produktbeschreibung Einsatzbereich Die Vakuumpumpen sind für den Einsatz im Grob- und Feinvakuumbereich konzipiert. Sie können für das Fördern von Gasen und Gasgemischen verwendet werden. Alle ent- sprechenden produktspezifischen Sicherheitsanforderungen sind einzuhalten. Es muss sichergestellt sein, dass keine Feststoffe in die Pumpe gelangen können. Wir empfehlen den Einbau eines geeigneten Ansaugfilters oder Schutzsiebes.
- Seite 12 ● Andere Schmiermittel auf Anfrage. HINWEIS Nur zugelassene Betriebsmittel verwenden! Bei Verwendung von Betriebsmitteln, die nicht von Pfeiffer Vacuum freigegeben wur- den, besteht nur eine eingeschränkte Gewährleistung. Das Erreichen der produktspe- zifischen Leistungsdaten kann in diesem Fall nicht gewährleistet werden.
- Seite 13 Installation Abb. 6: Schmiermittel einfüllen Sicherheitsdatenblätter zu Betriebsmitteln und Schmiermitteln auf Wunsch bei Pfeiffer Vacuum anfordern, oder unter www.pfeiffer-vacuum.de verfüg- bar. Betriebsmittel nach den örtlich geltenden Vorschriften entsorgen. Schmiermittel-Einfüllschrauben 9/10 einschrauben. Saugstutzenventil (wenn vorhanden) schließen oder Ansaugflansch verschließen.
- Seite 14 Installation Kühlwasserleitungen anschließen; Flansch DN 15, PN 10 DIN 2566. – Als Anschlussleitungen können Schläuche oder Rohrleitungen mit Mindestdurch- messer 1/2" verwendet werden. – Kühlwasserauslass muss drucklos sein. Kühlwasserzufuhr öffnen. Entlüftungsschraube 35 öffnen und Kühlsystem befüllen bis Kühlwasser am Auslass austritt.
- Seite 15 Installation Vakuumseite anschließen WARNUNG Offenliegende, rotierende Rotoren! Quetschgefahr für Finger und Hände bei offenem Ansaugflansch. Keine Körperteile in den Einflussbereich der Rotoren bringen. Bei Arbeiten am Ansaugflansch Motor immer spannungsfrei setzen. HINWEIS Gefahr des Ansaugens von Festkörpern! Auch bei sauberen Prozessen muss bei der ersten Inbetriebnahme noch mit Schmutz aus der Anlage gerechnet werden.
- Seite 16 Installation WARNUNG Austritt von giftigen Stoffen aus dem Auspuff! Vergiftungsgefahr durch ausgestoßene Gase oder Dämpfe, die, bei entsprechender Anwendung, gesundheitsschädigend und/oder umweltverschmutzend sein können. Entsprechende Vorschriften für den Umgang mit toxischen Stoffen beachten. Zum Abscheiden dieser Stoffe nur behördlich zugelassene Filtereinrichtungen ver- wenden.
- Seite 17 Dreieckschaltung Abb. 8: Dreieckschaltung (niedrige Spannung) Sternschaltung Abb. 9: Sternschaltung (für hohe Spannung) Schaltung von Multispannungsmotoren Doppel-Sternschaltung mit 9 Klemmen (niedrige Spannung) Abb. 10: Hepta 100 ... 200 Sternschaltung mit 9 Klemmen (hohe Spannung) Abb. 11: Hepta 100 ... 200...
- Seite 18 Installation Doppel-Sternschaltung mit 12 Klemmen (niedrige Spannung) Abb. 12: Hepta 300 Dreieckschaltung mit 12 Klemmen (mittlere Spannung) Abb. 13: Hepta 300 Sternschaltung mit 12 Klemmen (hohe Spannung) Abb. 14: Hepta 300...
- Seite 19 Installation Bei Pumpen mit Dreiphasenmotoren ist die Drehrichtungskontrolle erforderlich! Prüfen der Drehrich- tung Sichtprüfung der Drehrichtung Beim ersten Einschalten Drehrichtung der Pumpe prüfen: – Dazu Pumpe kurz ein- und ausschalten (max. 5 Sekunden). Drehrichtung des Motors oder der Kupplung mit dem Richtungspfeil auf dem Gehäu- sedeckel vergleichen.
- Seite 20 Schöpfraumes kann kontinuierlich während des Betriebes oder bei Bedarf nach dem Prozess vorgenommen werden. Für den Einlass von Spülgas/Spülluft ist am Saug- flansch ein G 1/4“ Anschlussgewinde vorgesehen. Pumpentyp Spülgas Volumenstrom Überdruck [hPa] [Nl/min] Hepta 100 ... 200 P 2500 Hepta 300 P 2500...
- Seite 21 Anforderungen an die Reinheit des zu erzeugenden Vakuums gestellt wer- den. Die Sperrgasanschlüsse sind mit G 1/4” Gewinde ausgeführt. Pumpentyp Sperrgas Volumenstrom Überdruck [hPa] [Nl/min] Hepta 100 ... 200 P 2,5 ... 3 3000 Hepta 300 P 2,5 ... 3 3000 Gasballast-Funktion Sollen kondensierbare Dämpfe oder aggressive Medien gepumpt werden, kann die...
- Seite 22 Betrieb Betrieb Vor dem Einschalten Schmiermittelstände an beiden Schaugläsern sowie im Öler kontrollieren. Prozess- und pumpenspezifische Medienversorgung kontrollieren. Absperrorgane auf der Druckseite so betätigen, dass sie vor oder gleichzeitig mit dem Pumpenstart geöffnet werden. Pumpe durch geeignete Maßnahmen (z. B. Staubfilter) vor dem Ansaugen von Ver- unreinigungen ausreichend schützen, ggf.
- Seite 23 Betrieb Ausschalten Bei sauberen Prozessen, bei denen reine Gase gefördert werden, kann die Pumpe in je- dem Druckbereich und direkt nach Prozessende ausgeschaltet werden. Wenn das ab- gesaugte Medium im Schöpfraum starke Verunreinigungen oder Ablagerungen bewirkt, sollte die Vakuumpumpe nach Prozessende mit Luft oder Stickstoff gespült werden. VORSICHT Gefahr der Beschädigung des Pumpeninnenraums! Gefahr der Verunreinigung des Pumpeninnenraums beim Abpumpen von reaktiven Ga-...
- Seite 24 Wartung Wartung Vorsichtsmaßnahmen WARNUNG Pumpenteile können durch die gepumpten Medien kontaminiert sein! Vergiftungsgefahr durch Kontakt mit gesundheitsschädlichen Stoffen. Pumpe vor der Ausführung von Wartungsarbeiten dekontaminieren. Im Falle einer Kontamination entsprechende Sicherheitsvorkehrungen treffen, um Gesundheitsgefährdungen durch gefährliche Substanzen zu verhindern. ...
- Seite 25 Wartung Pfeiffer Vacuum empfiehlt, bestimmte Wartungs- und Revisionsarbeiten nur vom Service Checkliste für Inspek- des Herstellers (PV) durchführen zu lassen. Bei Überschreitung der erforderlichen, un- tion, Wartung und Re- ten aufgeführten Intervalle oder bei unsachgemäß ausgeführten Wartungs- oder Revisi- vision onsarbeiten, entfallen jegliche Gewährleistungs- und Haftungsansprüche gegenüber...
- Seite 26 Wartung Schmiermittel wechseln WARNUNG Heißes Betriebsmittel! Verbrühungsgefahr beim Ablassen durch Kontakt mit der Haut. Geeignete Schutzkleidung tragen. Geeignetes Auffanggefäß verwenden. Das Wechselintervall des Schmiermittels richtet sich nach dem Einsatzgebiet der Pumpe Schmiermittel wech- und ist stark von den Betriebsbedingungen abhängig. seln ...
- Seite 27 Wartung Sicherheitsdatenblätter zu Betriebsmitteln und Schmiermitteln auf Wunsch bei Pfeiffer Vacuum anfordern, oder unter www.pfeiffer-vacuum.de verfüg- bar. Betriebsmittel nach den örtlich geltenden Vorschriften entsorgen. Kondensate im Schalldämpfer ablassen GEFAHR Freisetzung von toxischen Stoffen Gesundheitsgefahr durch Kontakt mit verwendeten toxischen Substanzen bei Betriebs- , Wartungs- und Instandhaltungsarbeiten.
- Seite 28 Lager schädigen können. Wiederinbetriebnahme Vor Inbetriebnahme, Pumpeninnenraum einer Sichtprüfung unterziehen. Bei Rostbefall der gehäusebildenden Teile, Pumpe nicht in Betrieb nehmen und Pfeiffer Vacuum-Ser- vice verständigen. Je nach Zeitraum des Stillsetzens muss ein Austausch der elastomeren Teile erfolgen. Gemäß DIN 7716 und den Angaben der Hersteller empfehlen wir einen Wechsel der ein- gebauten elastomeren Teile nach 2 Jahren.
- Seite 29 Störungsbehebung HINWEIS Servicearbeiten nur von einer ausgebildeten Fachkraft durchführen lassen! Pfeiffer Vacuum haftet nicht für Schäden an der Pumpe, die durch unsachgemäß durch- geführte Arbeiten entstanden sind. Nutzen Sie unsere Angebote zur Serviceausbildung; weitere Informationen auch über www.pfeiffer-vacuum.de.
- Seite 30 Motor und Kupplung demontieren; ggf. Kupplung austauschen. Motor läuft - Pumpe nicht: Magnetkupplung defekt oder Magnetfeld "abgeris- gilt nur für Pumpen mit sen", Pfeiffer Vacuum-Service verständigen. Magnetkupplung (AM/ADM- Vorsicht! Magnetfeld: Reihe) Ist das Magnetfeld “abgerissen“ können sich die Magnete erst wieder bei Stillstand zueinander ausrichten.
- Seite 31 Für eine schnelle und reibungslose Abwicklung sind folgende Schritte notwendig: Service-Anforderung und Erklärung zur Kontaminierung herunterladen. Service-Anforderung ausfüllen und per Fax oder Email an Ihre Pfeiffer Vacuum Service-Adresse senden. Bestätigung der Service-Anforderung von Pfeiffer Vacuum der Sendung beilegen.
- Seite 32 D1, Diesteröl, 5 l PK 005 876 -T PK 005 876 -T PK 005 876 -T D1, Diesteröl, 20 l PK 005 877 -T PK 005 877 -T PK 005 877 -T Weiteres Zubehör enthält der Pfeiffer Vacuum Print- oder Online-Katalog.
- Seite 33 1,33 0,133 78,9 1,32 atm cm 1,01 0,101 59,8 0,76 13.2 Technische Daten Hepta 100/200/300 -/P Parameter Hepta 100 Hepta 100 P Anschlussflansch (Eingang) DN 63 ISO-K DN 63 ISO-K Anschlussflansch (Ausgang) DN 40 PN 16 DN 40 PN 16 Nennsaugvermögen bei 50 Hz...
- Seite 34 Technische Daten und Maßbilder Parameter Hepta 200 Hepta 200 P Schalldruckpegel 71 dB (A) 71 dB (A) Umgebungstemperatur 0-50 °C 0-50 °C Schutzart IP 55 IP 55 Motorleistung 50 Hz 6 kW 6 kW Motorleistung 60 Hz 7,5 kW 7,6 kW Netzanschluss: Spannung 50 Hz 190-208/380-415 V 190-208/380-415 V...
- Seite 35 Technische Daten und Maßbilder 13.3 Maße DN 1 DN 2 4 x M12 Ø Abb. 21: Hepta 100 DN 1 DN 2 4 x M12 Ø Abb. 22: Hepta 200/300 Maße mit IE2-Motoren Maße Hepta 100 P Hepta 200 P...
- Seite 36 ● Elektromagnetische Verträglichkeit 2004/108/EG ● Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Sebas- tian Oberbeck, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. HeptaDry™ Hepta 100/200/300 -/P Harmonisierte Normen und angewendete, nationale Normen und Spezifikationen:...
- Seite 37 Vakuumlösungen Pfeiffer Vacuum steht weltweit für innovative und individuelle aus einer Hand Vakuumlösungen, für technologische Perfektion, kompetente Beratung und zuverlässigen Service. Komplettes Vom einzelnen Bauteil bis hin zum komplexen System: Produktsortiment Wir verfügen als einziger Anbieter von Vakuumtechnik über ein komplettes Produktsortiment.
