Wolkenstein W S4-60 A++BTZ Bedienungsanleitung Seite 17

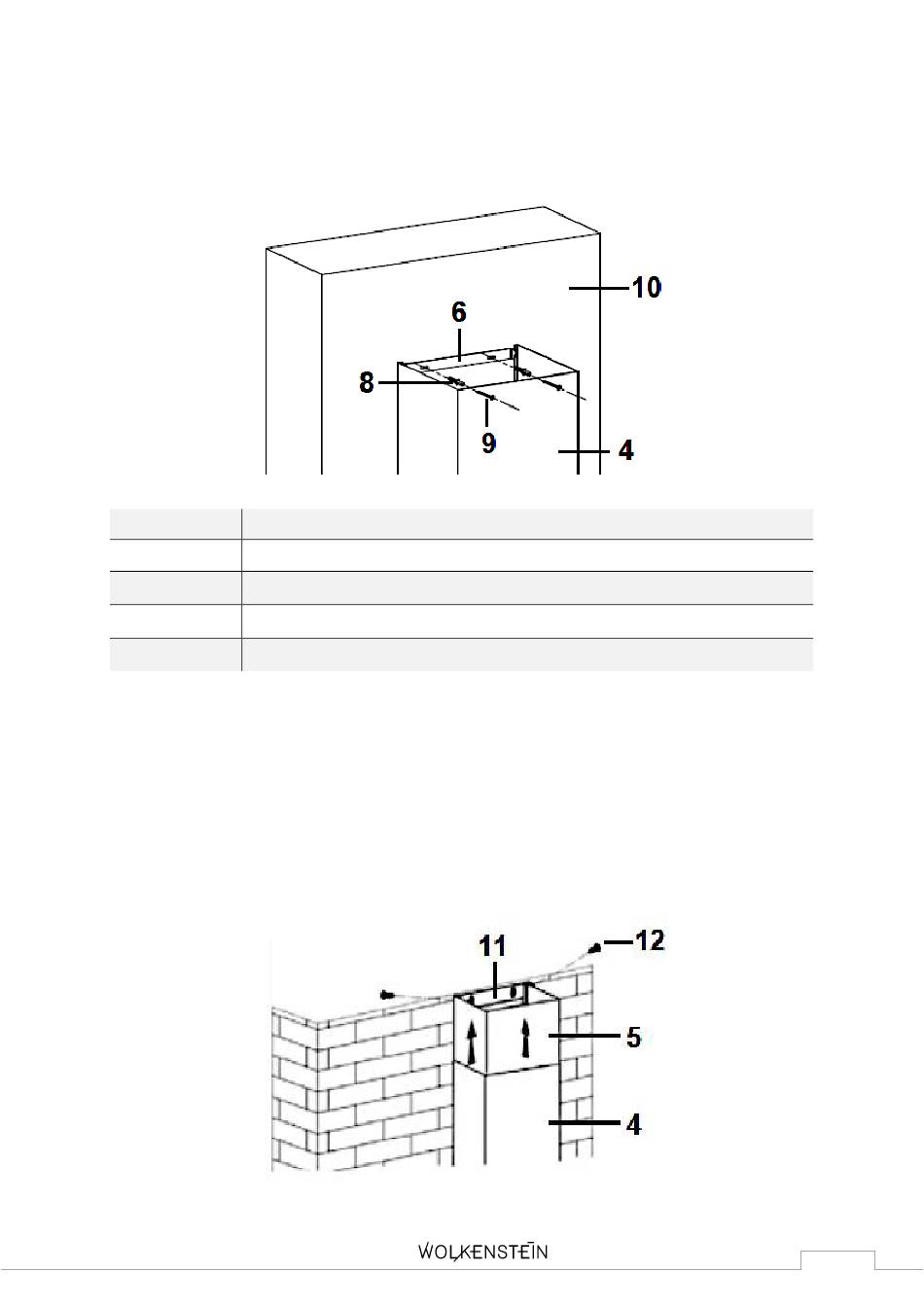

9. Setzen Sie den Kamin auf die Dunstabzugshaube und befestigen Sie die untere
Kaminhalterung (6) mit den 2 entsprechenden Schrauben (4 mm*30 mm) an der
Wand (10).
4
U
NTERER
6
U
NTERE
8
D
ÜBEL
9
S
CHRAUBEN
10
W
AND
10. Ziehen Sie den oberen Kamin (5) nach oben aus. Richten Sie den Kamin
entsprechend seiner gewünschten Höhe aus (s. Abb. unten).
11. Wenn Sie die gewünschte Höhe erreicht haben, markieren Sie die Bohrlöcher für
die obere Kaminhalterung (11). Bohren Sie die Löcher zur Befestigung der oberen
Kaminhalterung. Befestigen Sie dann die obere Kaminhalterung mit dem
entsprechenden Befestigungsmaterial ordnungsgemäß an der Wand.
12. Befestigen Sie dann den Kamin (5) ordnungsgemäß mit 2 Schrauben (12 / 4*8
mm) an der Kaminhalterung (11 / s. Abb. unten).
K
AMIN
K
AMINHALTERUNG
17
