d) Bohren Sie die vier Ø 8 mm Löcher an den markierten Stellen.
e) Bringen Sie das Befestigungsmaterial (Dübel etc.)

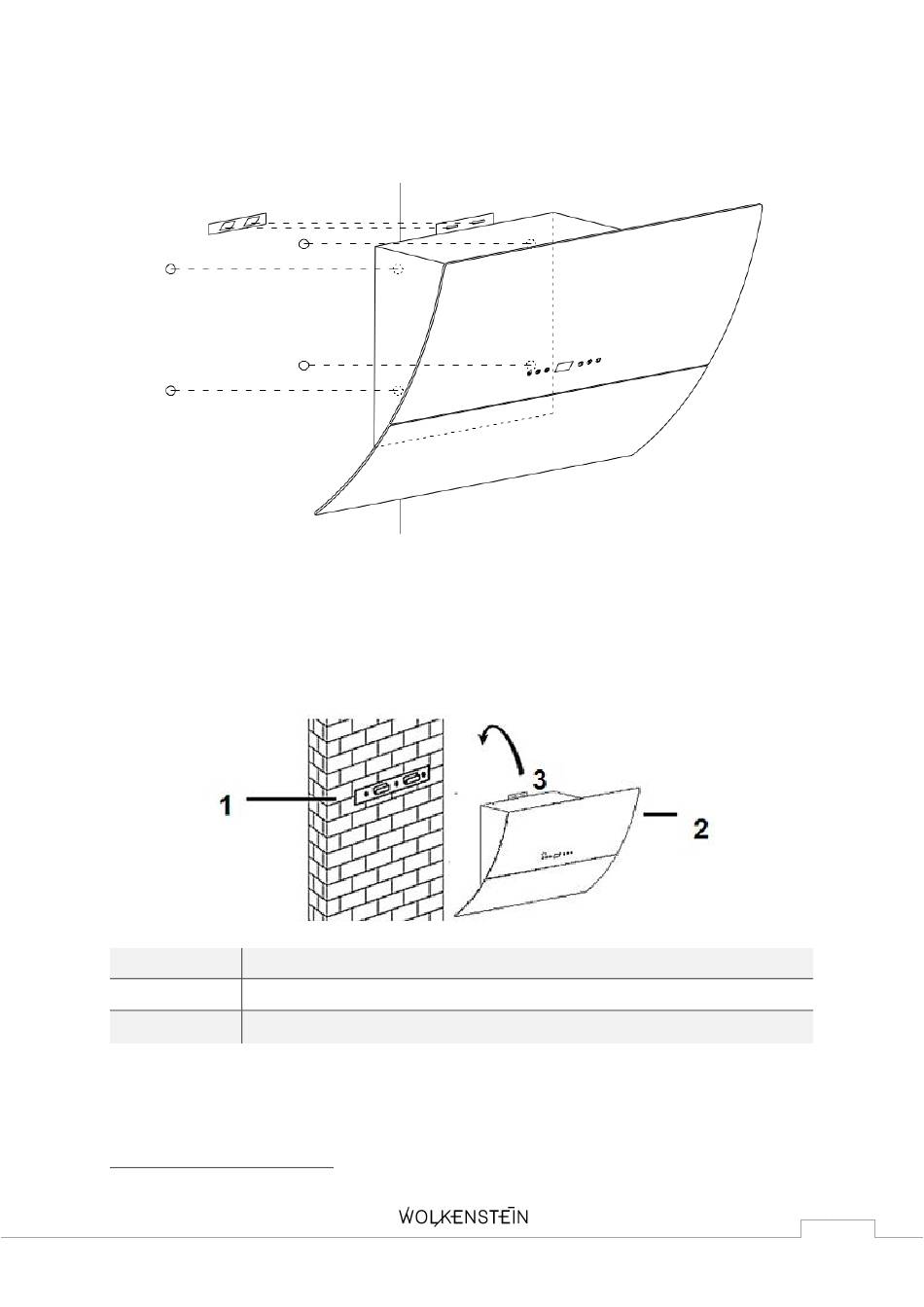

4. Heben Sie die Dunstabzugshaube (2) hoch und hängen Sie sie wieder in die
Wandhalterung (1) ein (s. Abb. unten).
5. Schrauben Sie die Dunstabzugshaube mit den entsprechenden Schrauben an der
Wand fest. Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die
Ausrichtung mit einer Wasserwaage.
1
W
ANDHALTERUNG
2
D
UNSTABZUGSHAUBE
3
Ö
FFNUNGEN FÜR DIE
6. Befestigen Sie das Rückschlagventil am Luftauslass der Haube
7. Befestigen Sie den Abluftschlauch am Luftauslass (s. Abb. unten).
Abhängig vom Modell
1
Abhängig vom Modell
2
1 in die Wand ein.
A
UFHÄNGUNG
.
2
