Wolkenstein W S4-60 A++BTZ Bedienungsanleitung Seite 13

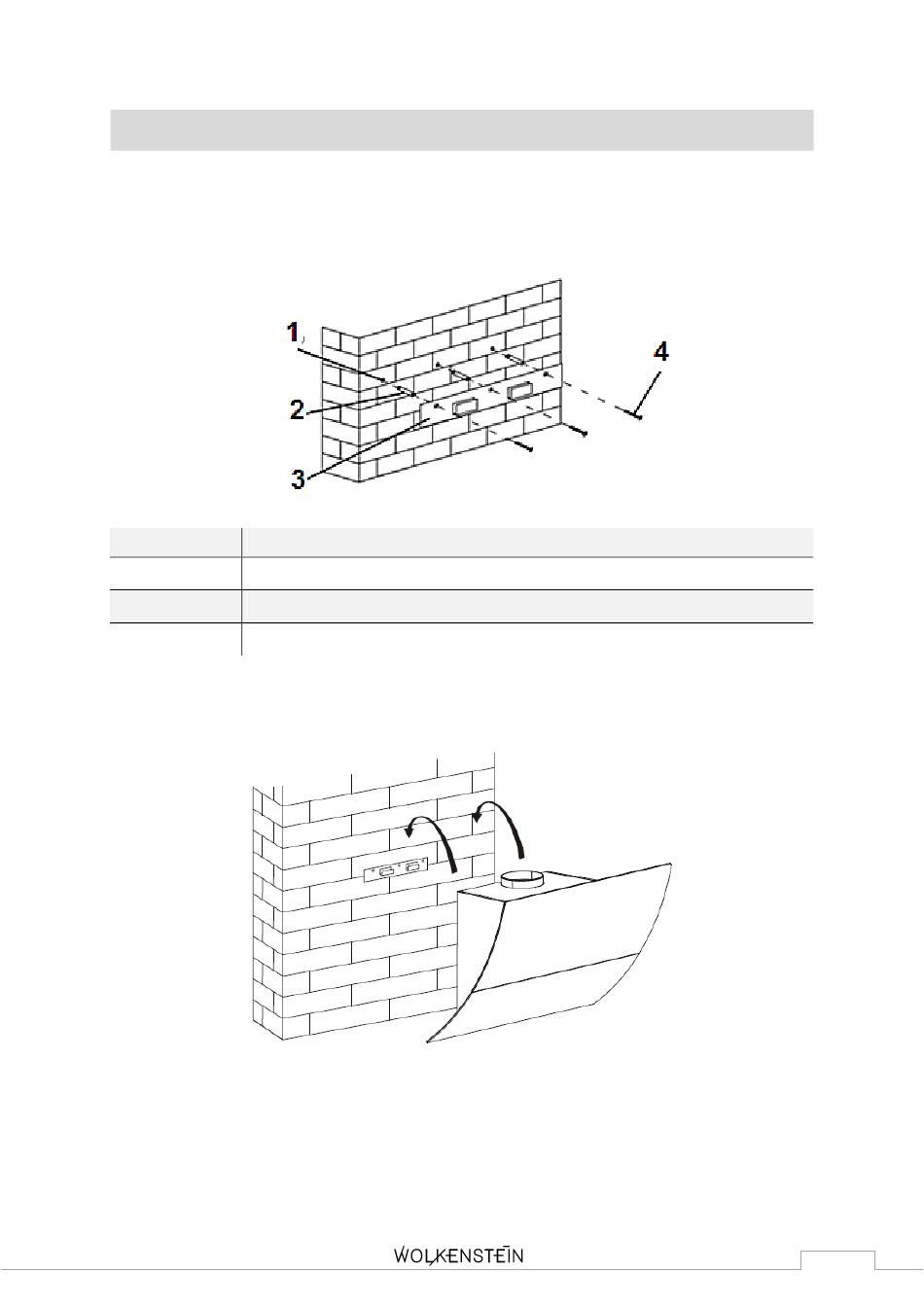

1. Bohren Sie drei 8 mm Löcher (1) zur Befestigung der Wandhalterung (3).
Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben und Dübeln
(2 / 4) an der Wand fest.
1
B
OHRLÖCHER
2
D
ÜBEL
3
W
ANDHALTERUNG
4
S
CHRAUBEN
2. Heben Sie die Dunstabzugshaube hoch und hängen Sie sie in die Wandhalterung
ein (s. Abb. unten).
3. Sie benötigen zusätzlich vier 8 mm Bohrungen, um das Gerät mit den
entsprechenden Schrauben und Dübeln zu fixieren:
a) Öffnen Sie die Glasplatte des Gerätes und entfernen Sie den
Aluminium – Fettfilter.
b) Markieren Sie die Position der 4 Bohrlöcher (s. Abb. unten).
c) Nehmen Sie die Haube von der Wandhalterung ab.
I
NSTALLATIONSSCHRITTE
4*30 mm
:
13
