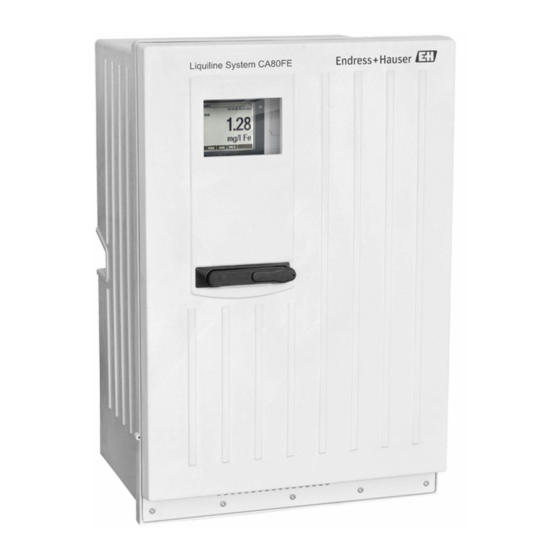

Endress+Hauser Liquiline System CA80FE Betriebsanleitung

Colorimetrischer analysator für eisen
Vorschau ausblenden Andere Handbücher für Liquiline System CA80FE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

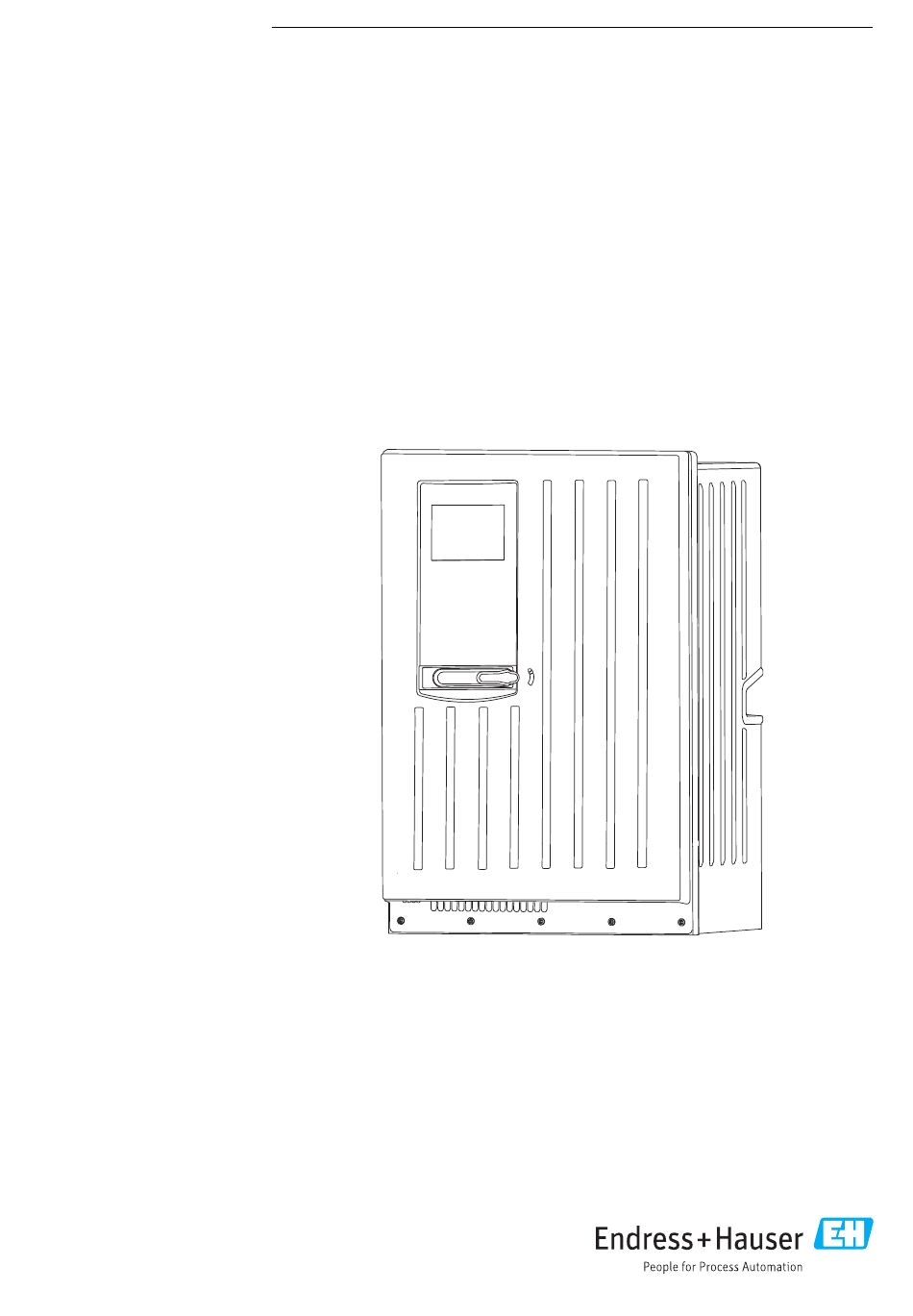

BA01586C/07/DE/02.17
71361447
Gültig ab Version
01.06.04
Products
Betriebsanleitung
Liquiline System CA80FE
Colorimetrischer Analysator für Eisen
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80FE

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80FE

  • Seite 1 Products Solutions Services BA01586C/07/DE/02.17 71361447 Gültig ab Version 01.06.04 Betriebsanleitung Liquiline System CA80FE Colorimetrischer Analysator für Eisen...

  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80FE Inhaltsverzeichnis Inhaltsverzeichnis Parametriermöglichkeiten ....44 Hinweise zum Dokument ... . 5 Warnhinweise ......5 Inbetriebnahme .
  • Seite 4 Inhaltsverzeichnis Liquiline System CA80FE Zubehör ......148 14.1 Probenvorbereitung ....148 14.2 Verbrauchsmaterial für CA80FE .

  • Seite 5: Hinweise Zum Dokument

    Liquiline System CA80FE Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.

  • Seite 6: Dokumentation

    Liquiline System CA80FE Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80FE, KA01237C • Betriebsanleitung Memosens, BA01245C – Softwarebeschreibung für Memosens-Eingänge – Kalibrierung von Memosens-Sensoren – Sensorbezogene Diagnose und Störungsbehebung •...

  • Seite 7: Grundlegende Sicherheitshin

    Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80FE ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Eisen-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: • Überwachung der Rest-Eisenkonzentration nach Fällungs-, Flockungs- und Filtrationsprozessen •...
  • Seite 8 Grundlegende Sicherheitshinweise Liquiline System CA80FE 4. Halten Sie die Tür außerhalb von Service- und Wartungsarbeiten geschlossen. VORSICHT Analysator im Betrieb und während Wartungstätigkeiten Verletzungs- und Infektionsgefahr durch Medium ‣ Bevor Schläuche gelöst werden, stellen Sie sicher, dass keine Aktion, wie z.B. Probe pumpen, läuft oder demnächst startet.

  • Seite 9: Produktsicherheit

    Liquiline System CA80FE Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und europäischen Normen sind berücksichtigt. An den Analysator angeschlossene Geräte müssen den jeweils dafür gültigen Sicherheits- standards entsprechen.

  • Seite 10: Gerätebeschreibung

    Flaschenkorb für Reagenzien und Standard Photometer Controller Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80FE in der bestellten Konfiguration • Reagenzien und Standardlösungen (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme + Filtration •...
  • Seite 11 Liquiline System CA80FE Gerätebeschreibung Membranfiltration (Liquiline System CAT860) • Funktion: Probenahme + Filtration • Membranfilterkerze aus Keramik; Porengröße 0,1 μm • Kommunikation über Memosens-Protokoll, Steuerung über CA80 • Automatische Rückspülfunktion mit Reinigungslösung und mit Druckluft • Einfache Installation via Flexdip CYH112 (TI00430C) •...
  • Seite 12 Gerätebeschreibung Liquiline System CA80FE A0028789 A0028788  5 Messeinrichtung mit Liquiline System CAT820  6 Messeinrichtung mit Liquiline System CAT860 Pumpe Pumpe Liquiline System CA80 Ventil Probenvorlage Liquiline System CA80 Überlauf Probenvorlage Probe Probe Ventil Filter (Keramik) Druckluft Medium Liquiline System CAT860 Reinigungslösung...
  • Seite 13 Liquiline System CA80FE Gerätebeschreibung A0028787  8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator Ventil (optional) Probe zum zweiten Analysator Pumpe Filter (Keramik) Liquiline System CA80 Medium Probe Endress+Hauser...

  • Seite 14: Gerätearchitektur

    Gerätebeschreibung Liquiline System CA80FE Gerätearchitektur 3.3.1 Slot- und Portkodierung – – 12,5V 3,3V A0033948-DE Die Elektronikbestückung folgt einem modularen Konzept: • Es gibt mehrere Einsteckplätze für Elektronikmodule. Diese werden als "Slots" bezeichnet. • Die Slots sind im Gehäuse durchnummeriert. Slots 0 und 1 sind immer dem Basismodul vorbehalten.
  • Seite 15 Liquiline System CA80FE Gerätebeschreibung 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...

  • Seite 16: Warenannahme Und Produktidenti

    Warenannahme und Produktidentifizierung Liquiline System CA80FE Warenannahme und Produktidentifizierung Warenannahme 1. Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. 2. Achten Sie auf unbeschädigten Inhalt.

  • Seite 17: Lieferumfang

    Liquiline System CA80FE Warenannahme und Produktidentifizierung Lieferumfang Im Lieferumfang sind enthalten: • 1 Analysator in der bestellten Ausführung mit optionaler Hardware • 1 gedruckte Kurzanleitung in der bestellten Sprache • 1 Wartungshandbuch • Optionales Zubehör Bei Rückfragen an Ihren Lieferanten oder an Ihre Vertriebszentrale wenden.

  • Seite 18: Montage

    Montage Liquiline System CA80FE Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Instal- lation ‣ Transportieren Sie den Analysator mit einem Hubwagen oder Gabelstapler. Für die Installation sind zwei Personen notwendig. ‣ Heben Sie das Gerät an den Griffmulden an.

  • Seite 19: Aufstellungsort

    Liquiline System CA80FE Montage 417 (16.42) 530 (20.87) A0030419  11 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821  12 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) 5.1.3 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: •...

  • Seite 20: Analysator An Eine Wand Montieren

    Montage Liquiline System CA80FE • Stellen Sie einen freien Auslauf sicher, keine Syphonbildung. • Stellen Sie eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicher. • Stellen Sie sicher, dass offen ausgelieferte Analysatoren (d.h. Analysatoren ohne Tür) ausschließlich in abgeschlossenen Bereichen aufgestellt oder in einen Umschrank oder in eine ähnliche Einrichtung eingebaut werden.

  • Seite 21: Analysator Auf Einen Sockel Montieren

    Liquiline System CA80FE Montage A0028812  17 Einhängen in die Wandhalterung 1. Hängen Sie den Analysator in die Wandhalterung ein. 2. Fixieren Sie die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube. Analysator auf einen Sockel montieren 624 (24.57) 530 (20.87)

  • Seite 22: Aufstellungskontrolle

    Montage Liquiline System CA80FE A0028817  19 Befestigung Sockel 1. Verschrauben Sie den Sockel am Boden. 2. Heben Sie den Analysator mit zwei Personen an und setzen Sie ihn auf den Sockel. Benutzen Sie die Griffmulden. 3. Verschrauben Sie den Sockel mit den 6 mitgelieferten Schrauben am Analysator.

  • Seite 23: Elektrischer Anschluss

    Liquiline System CA80FE Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 24 Elektrischer Anschluss Liquiline System CA80FE 5. Lösen Sie die sechs Schrauben der Elektronikraum-Abdeckung (4) mit einem Kreuz- schlitz-Schraubendreher und klappen Sie die Abdeckung nach vorne.  A0028912 Schrauben der Trägerplatte Schrauben der Elektronikraum-Abdeckung 6. Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurch- führung stehen Kabelverschraubungen zur Verfügung.

  • Seite 25: V-Geräte Anschließen

    Liquiline System CA80FE Elektrischer Anschluss 6.1.3 24 V-Geräte anschließen Bei Geräten mit 24 V-Versorgung muss der Anschlussquerschnitt mindestens 2,5 und darf maximal 4 mm betragen. Bei 24 V-Versorgung kann ein Strom bis zu 10 A fließen, daher ist der Spannungsabfall auf der Zuleitung zu beachten. Die Span- nung an den Geräteanschlussklemmen muss innerhalb des spezifizierten Bereichs lie-...
  • Seite 26 Elektrischer Anschluss Liquiline System CA80FE 3. Führen Sie das Kabel durch die Kabelverschraubung. Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT-Kabelverschraubungen auszutauschen. Die Schlauchdurchführungen M32 sind davon nicht betroffen.
  • Seite 27 Liquiline System CA80FE Elektrischer Anschluss Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  23 Kabel einlegen Schirmschelle für Memosens- und Spannungsversorgung Kabelschelle für Schlauchhei- zung  22 Konfektioniertes Kabel  24 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Kabeladern mit Endhülsen Kabelmantel (Isolierung) 1.

  • Seite 28: Sensoren Und Zusätzliche Module Anschließen

    Elektrischer Anschluss Liquiline System CA80FE 8. Schließen Sie das oder die Kabel (je nach Ausführung) an den folgenden Steckklem- men an:  GN/YE A0028924  25 Anschluss Liquiline System CAT820 / 860 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional) Anschlüsse Memosens und Kommunikation mit Analysator (optional)

  • Seite 29: Basismodul-E

    Liquiline System CA80FE Elektrischer Anschluss Basismodul-E 24 VDC Power A0016535  27 Basismodul-E Kontroll-LEDs Steckplatz für das Displaykabel Spannungsanschluss Service-Schnittstelle Anschluss Alarm-Relais Anschlüsse für 2 Memosens-Sensoren (optional) Stromversorgung für digitale Festkabel- Stromausgänge sensoren mit Memosens-Protokoll SD-Kartensteckplatz Interne Geräteverbindung. Ziehen Sie den Stecker nicht ab!

  • Seite 30: Zusätzliche Eingänge, Ausgänge Oder Relais Anschließen

    Elektrischer Anschluss Liquiline System CA80FE Anschluss der Adernendhülsen des Sensorkabels am Basismodul-E 1. Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um an den Elektronik- raum zu gelangen. 2. Führen Sie das Sensor-Anschlusskabel von unten durch die Kabelverschraubung an der inneren Geräterückwand nach oben in den Elektronikraum.

  • Seite 31: Digitale Ein- Und Ausgänge

    Liquiline System CA80FE Elektrischer Anschluss Digitale Ein- und Ausgänge Modul DIO – – – – – –  32 Anschlussplan  31 Modul Stromeingänge Modul 2AI – –  33 Modul  34 Anschlussplan Endress+Hauser...
  • Seite 32 Elektrischer Anschluss Liquiline System CA80FE Stromausgänge – – – – – –  36 Anschlussplan  37 Modul  38 Anschlussplan  35 Modul Relais Modul 2R Modul 4R  39 Modul  40 Anschlussplan  41 Modul  42...

  • Seite 33: Digitale Kommunikation Anschließen

    Liquiline System CA80FE Elektrischer Anschluss Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D HINWEIS Leistungsaufnahme zu hoch für das Alarmrelais von Liquiline Irreparable Beschädigung des Basismoduls möglich ‣ Schließen Sie die Reinigungseinheit nur an Klemmen eines Zusatzmoduls (AOR, 2R oder 4R) an, nicht an das Alarmrelais des Basismoduls.
  • Seite 34 Elektrischer Anschluss Liquiline System CA80FE Klemme PROFIBUS DP Modbus RS485 nicht verbunden DGND DGND LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 •...

  • Seite 35: Hardwareeinstellungen

    Liquiline System CA80FE Elektrischer Anschluss Modul ETH 128/SW Service  47 Anschlussplan  46 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung...

  • Seite 36: Busadresse Einstellen

    Elektrischer Anschluss Liquiline System CA80FE "OFF" "ON"  48 DIP-Schalter für den internen Terminierungswiderstand ‣ Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in die Stellung "ON".  Der interne Terminierungswiderstand wird verwendet. DGND B/B' A/A' ...

  • Seite 37: Schutzart Sicherstellen

    Liquiline System CA80FE Elektrischer Anschluss on off on off on off A0026776 A0026777 A0026778  50 Gültige PROFIBUS-Adresse  51 Gültige Modbus-Adresse  52 Ungültige Adresse 255 Auslieferungszustand, Softwareadressierung ist aktiv, werkseingestellte Softwareadresse: PROFIBUS 126, Modbus 247 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungs-...

  • Seite 38: Systemintegration

    Systemintegration Liquiline System CA80FE Systemintegration Webserver 7.1.1 Anschluss ‣ Verbinden Sie das Kommunikationskabel des Computers mit der RJ45-Schnittstelle des Moduls 485 oder des Moduls ETH. 485 / ETH Web Browser A0026779  53 Webserver-/Ethernetanschluss 7.1.2 Aufbau der Datenverbindung Damit Ihr Gerät gültige IP-Adresse hat, müssen Sie in den Ethernet-Einstellungen den Parameter DHCP ausschalten.

  • Seite 39: Bedienung

    Liquiline System CA80FE Systemintegration ‣ Zum Download von Logbüchern geben Sie folgende Adresse(n) ein:  192.168.1.212/logbooks_csv.fhtml (für Logbücher im CSV-Format) 192.168.1.212/logbooks_fdm.fhtml (für Logbücher im FDM-Format) Downloads im FDM-Format können mit der "Field Data Manager Software" von End- ress+Hauser gesichert übertragen, gespeichert und visualisiert werden.

  • Seite 40: Feldbusse

    Systemintegration Liquiline System CA80FE FieldCare Service FXA291 A0029231  55 Anschlussübersicht 7.2.2 Aufbau der Datenverbindung 1. Starten Sie FieldCare. 2. Bauen Sie die Verbindung zur Commubox auf. Wählen Sie dafür den ComDTM "CDI Communication FXA291" 3. Wählen Sie danach den DTM "Liquiline CM44x" aus und starten Sie die Konfiguration.
  • Seite 41 Liquiline System CA80FE Systemintegration ‣ Schließen Sie die Modbus-Datenleitung entsprechend der Beschreibung an den Klem- men des Feldbusmoduls (RS 485) bzw. an der Schnittstelle RJ45 (TCP) an. Weiterführende Informationen zur Modbus-Kommunikation finden Sie auf den Pro- duktseiten im Internet (→ SD01189C).

  • Seite 42: Bedienungsmöglichkeiten

    Bedienungsmöglichkeiten Liquiline System CA80FE Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente Display (im Fehlerfall mit roter Hintergrundbe- leuchtung) Analyzer_CA80 Navigator (Dreh- und Drückfunktion) 09:11:05 01.03.2016 Softkeys (Funktion menüabhängig) SP1: Iron Fe mg/l MENU MODE DIAG HOLD A0029028  56 Übersicht Bedienung 8.1.2...

  • Seite 43: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Liquiline System CA80FE Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept MODE DIAG HOLD MENU MODE DIAG Softkey drücken: Menü direkt anwählen Navigator drehen: Cursor im Menü bewegen Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski MODE DIAG Navigator drehen: Wert auswählen (z.B. aus Liste) Navigator drücken: Funktion aufrufen...

  • Seite 44: Parametriermöglichkeiten

    Bedienungsmöglichkeiten Liquiline System CA80FE Bedientasten entsperren 1. Drücken Sie den Navigator länger als 2 s.  Sie erhalten ein Kontextmenü zum Entsperren der Bedientasten. 2. Wählen Sie Tasten entsperren.  Haben Sie keinen Passwortschutz, sind die Tasten jetzt sofort wieder entsperrt.

  • Seite 45: Beispiel: Menü/Setup/Eingänge/Ph/Mediumskompensation

    Liquiline System CA80FE Bedienungsmöglichkeiten 8.3.5 Freitext • Sie vergeben eine individuelle Bezeichnung. • Geben Sie einen Text ein. Dazu stehen Ihnen die im Editor aufgeführten Zeichen zur Ver- fügung (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen). • Mit Hilfe der Softkeys können Sie: –...

  • Seite 46: Inbetriebnahme

    Inbetriebnahme Liquiline System CA80FE Inbetriebnahme Vorbereitungen 9.1.1 Flüssigkeitsführende Probenleitungen anschließen Schließen Sie zuerst die flüssigkeitsführenden Leitungen an und überprüfen Sie die Schläuche durch Sichtkontrolle, bevor Sie den Netzanschluss durchführen. Es besteht die Möglichkeit, dass sowohl Probenvorbereitung als auch Analysator direkt starten und Probe ins Gerät liefern.
  • Seite 47 Liquiline System CA80FE Inbetriebnahme Verschlauchungsplan A0029034  58 Liquiline System CA80FE, Einkanalgerät ‣ Schlauch D6 stetig fallend von M zu D verlegen. Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle A0029035  59 Liquiline System CA80FE, Zweikanalgerät ‣...

  • Seite 48: Installations- Und Funktionskontrolle

    Inbetriebnahme Liquiline System CA80FE A0033655  60 Liquiline System CA80FE, Selbstansauger ‣ Schlauch D6 stetig fallend von M zu D verlegen. Standard 1 Probe Reagenz RK 2, 3, 7 Spritzen Ablauf Ablauf Küvette Probenvorlage Photometer/Messzelle Installations- und Funktionskontrolle WARNUNG Falscher Anschluss, falsche Versorgungsspannung Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes...

  • Seite 49: Messgerät Einschalten

    Liquiline System CA80FE Inbetriebnahme Sichtkontrolle der flüssigkeitsführenden Leitungen ‣ Ist die Saugleitung mit dem Probenvorlagegefäß (wenn vorhanden) verbunden? ‣ Sind die Spritzen richtig eingesetzt? ‣ Können sich die Spritzen frei nach oben und unten bewegen? ‣ Sind alle Schlauchverbindungen dicht? ‣...

  • Seite 50: Betrieb

    Betrieb Liquiline System CA80FE Betrieb 10.1 Allgemeine Einstellungen 10.1.1 Grundeinstellungen Menü/Setup/Allgemeine Einstellungen Funktion Optionen Info Temperatureinheit Auswahl • °C • °F • K Werkseinstellung °C Stromausgangsbereich Auswahl Entsprechend Namur NE43 geht der lineare • 0..20 mA Bereich von 3,8 bis 20,5 mA (4..20 mA) oder •...

  • Seite 51: Hold-Einstellungen

    Liquiline System CA80FE Betrieb Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Erweitertes Setup Datumsformat Auswahl Entscheiden Sie sich für ein Datumsformat. • DD.MM.YYYY • YYYY-MM-DD • MM-DD-YYYY Werkseinstellung DD.MM.YYYY Zeitformat Auswahl Entscheiden Sie sich zwischen 12- oder 24-Stun- • HH:MM am (12h) den-Anzeige.
  • Seite 52 Betrieb Liquiline System CA80FE Sie definieren, welche Art der Datenspeicherung die Logbücher verwenden sollen. Zusätzlich haben Sie die Möglichkeit individuelle Datenlogbücher für Sensoren zu definie- ren. 1. Logbuchnamen vergeben. 2. Aufzuzeichnenden Messwert auswählen. 3. Aufzeichnungsrate (Abtastzeit) einstellen.  Die Aufzeichnungsrate können Sie für jedes Datenlogbuch individuell einstellen.
  • Seite 53 Liquiline System CA80FE Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbuch SP1 Zuordnung zum Messkanal Datenquelle nur lesen Anzeige des zugeordneten Messkanals Messparameter nur lesen Information im Klartext, welche Parameter auf- gezeichnet wird Einheit nur lesen Information, in welcher Einheit die Daten vorlie- gen.
  • Seite 54 Betrieb Liquiline System CA80FE Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Abtastzeit 0:00:01 ... 1:00:00 Minimales Zeitintervall zwischen zwei Einträgen Format: H:MM:SS Werkseinstellung 0:01:00 Datenlogbuch Auswahl Ringspeicher • Ringspeicher Wenn der Speicher voll ist, wird der älteste Ein- • Füllspeicher trag automatisch mit dem aktuellen überschrie- ben.
  • Seite 55 Liquiline System CA80FE Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Überlaufwarnungen Auswahl Entscheiden Sie, ob Sie für das Überlaufen des • Aus Füllspeichers des jeweiligen Logbuchs eine Diag- Datenlogbuch = • Ein nosemeldung erhalten wollen oder nicht. Füllspeicher Werkseinstellung Plotter Menü zur Definition der grafischen Anzeige...

  • Seite 56: Erweitertes Setup

    Betrieb Liquiline System CA80FE 10.1.5 Erweitertes Setup Diagnose-Einstellungen Die Liste der angezeigten Diagnosemeldungen hängt vom gewählten Pfad ab. Es gibt gerä- tebedingte Meldungen und Meldungen, die vom angeschlossenen Sensor abhängen. Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Liste der Diagnosemeldungen Wählen Sie die anzupassende Meldung aus.
  • Seite 57 Liquiline System CA80FE Betrieb PROFIBUS DP Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/PROFIBUS Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.

  • Seite 58: Webserver

    Betrieb Liquiline System CA80FE Webserver Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Webserver Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Webserver TCP Port 80 nur lesen Das Transmission Control Protocol (TCP) ist eine Vereinbarung (Protokoll) darüber, auf welche...
  • Seite 59 Liquiline System CA80FE Betrieb EtherNet/IP Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Einstellungen Link Einstellungen Auswahl Richtungsabhängigkeit der Kommunikationska- •...

  • Seite 60: Datenverwaltung

    Betrieb Liquiline System CA80FE Einstellungen übernehmen Haben Sie manuell Einstellungen, beispielsweise die IP-Adresse, geändert? ‣ Bevor Sie das Menü Ethernet verlassen: Wählen Sie SAVE, damit Ihre Einstellungen übernommen werden.  Im Menü DIAG/Systeminformationen können Sie die Verwendung der neuen Ein- stellungen prüfen.
  • Seite 61 Liquiline System CA80FE Betrieb Beachten Sie, dass evtl. Reinigungs- und Reglerprogramme aktiv sein könnten. Wollen Sie trotzdem fortfahren? 1. Schieben Sie die SD-Karte in den Kartenleser des Controllers. Auf der SD-Karte muss sich ein gespeichertes Setup befinden. 2. Gehen Sie in: Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Daten- verwaltung/Setup laden.

  • Seite 62: Analysator

    Betrieb Liquiline System CA80FE So erkennen Sie, welche Funktion ein Freischaltcode verfügbar macht: Funktion Freischaltcode beginnt mit Zwei Stromausgänge (nur Modul BASE-E) 081... HART 0B1... PROFIBUS PA 0B2... PROFIBUS DP 0B3... Modbus TCP 0B4... Modbus RS485 0B5... EtherNet/IP 0B6... Kühlung 0F1...
  • Seite 63 Liquiline System CA80FE Betrieb 10.2.1 Erweitertes Setup Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Messwert Hauptmesswert Auswahl Werkseinstellung Einheit Auswahl • mg/l • µg/l • ppm • ppb Werkseinstellung mg/l oder µg/l Format Hauptmessw. Auswahl • # • #.# • #.## • Auto Werkseinstellung Signal für Probenanforderung...
  • Seite 64 Betrieb Liquiline System CA80FE Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Spritze 2, Spritze Auswahl 3, Spritze 7 1 ... 90 (d) Werkseinstellung 28 d Diag. code 733 nur lesen Alarmgrenze Verbleibende Auswahl Betriebsstunden 1 ... 60 (d) Werkseinstellung Diag. code 732...
  • Seite 65 Liquiline System CA80FE Betrieb Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Reagenz RK Auswahl 1 ... 40 % Werkseinstellung Absorptionskurvenaufzeichnung Im Automatik Modus Auswahl Aus: Aufzeichnung ist nur im manuellen Modus • Aus möglich • Ein Ein: Aufzeichnung findet auch im Automatik-...

  • Seite 66: Kalibrierung

    Betrieb Liquiline System CA80FE Menü/Setup/Analysator/Messung Funktion Optionen Info Abfolge der Kanäle Auswahl Wird nur bei einem Zweikanalgerät angezeigt. • SP1 • SP1: Anzahl der nacheinanderfolgenden Mes- • SP2 sungen für Kanal SP1 angeben • Pause • SP2: Anzahl der nacheinanderfolgenden Mes- sungen für Kanal SP2 angeben...

  • Seite 67: Probenvorbereitung

    Liquiline System CA80FE Betrieb Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Einstellungen Sollkonzentration 0.10 ... 5.00 (mg/l) Einstellen der Konzentration der Kalibrierstan- dardlösung. Werkseinstellung Abhängig von Einstellungen unter Menü/ 2.0 (bezogen auf Fe) Setup/Analysator/Erweitertes Setup/Mess- wert/Hauptmesswert Automatische Reinigung Auswahl Einstellen, ob eine Reinigung vor jeder Kalibrie- •...
  • Seite 68 Betrieb Liquiline System CA80FE Menü/Setup/Probenvorbereitung Funktion Optionen Info Bei Auswahl von Startbedingung Datum/Zeit: Datum (CAT860) Auswahl • 01.01.1970 ... 07.02.2106 DD.MM.YYYY • Werkseinstellung 01.01.1970 Uhrzeit (CAT860) Auswahl • 00:00:00 ... 23:59:59 HH:MM:SS • Werkseinstellung 00:00:00 Einwirkzeit (CAT860) Auswahl Einwirkzeit des Reinigers während der Reinigung •...
  • Seite 69 Liquiline System CA80FE Betrieb Menü/Setup/Probenvorbereitung Funktion Optionen Info Schlauch Filter Auswahl Bei Nachrüstung kann hier die Heizung aktiviert • Vorhanden werden. • Nicht vorhanden Werkseinstellung je nach Geräteausprägung Schlauch Analysator Auswahl Bei Nachrüstung kann hier die Heizung aktiviert • Vorhanden werden.

  • Seite 70: Stromeingänge

    Betrieb Liquiline System CA80FE Menü/Setup/Probenvorbereitung Funktion Optionen Info Reinigungsintervall Auswahl Druckluft- oder Wasserreinigung (optional) für 00:10 ... 02:00 HH:MM verlängerte Wartungsintervalle der Filter. Werkseinstellung 00:30 Reinigungsdauer Auswahl Reinigungsdauer der automatischen Wasser- oder 10 ... 30 s Druckluftreinigung Werkseinstellung 10 s...

  • Seite 71: Binäre Ein- Und Ausgänge

    Liquiline System CA80FE Betrieb Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info Anfang Messbereich -20,0 ... Ende Messbe- Geben Sie den Messbereich ein. Anfangs- und reich <Maßeinheit> Endwert werden jeweils dem 0 bzw. 4 mA-Wert Eingangsgröße = Parameter und dem 20 mA-Wert zugeordnet. Es wird die Werkseinstellung Maßeinheit übernommen, die Sie zuvor eingege-...

  • Seite 72: Anwendungsbeispiele

    Betrieb Liquiline System CA80FE 10.5.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  61 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...

  • Seite 73: Ca80 Als Reinigungs-Master Für Angeschlossene Sensoren (Optional)

    Liquiline System CA80FE Betrieb 6. Eingangsgröße: Wählen Sie den entsprechenden Messwert (Durchfluss).  Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler verwenden 7. Störgröße: Wählen Sie im Reglermenü den Binäreingang, an dem Sie den Durch- flussmesswert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/ Störgröße/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
  • Seite 74 Betrieb Liquiline System CA80FE Folgende Informationen werden an den Binäreingängen verarbeitet bzw. an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entspricht den Einstellungen im Setup.
  • Seite 75 Liquiline System CA80FE Betrieb Folgende Informationen werden an den Binäreingängen verarbeitet bzw. an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal für Prozesszugang: Nur wenn das Signal aktiv ist, kann der Analysator Aktivitä- ten ausführen, die Probe benötigen (Messung, Kalibrierung, Reinigung). Der Zeitpunkt und die Reihenfolge der Aktivitäten entspricht den Einstellungen im Setup.
  • Seite 76 Betrieb Liquiline System CA80FE Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Signaltyp Auswahl Statisches Signal Funktion Auswahl Analysator Zuweisungen Auswahl Hier wählen Sie, welche Binärausgänge den Sys- Messung aktiv SP1 temzustand einer aktuell laufenden Messung Funktion = Analysator ausgeben. Bei Zweikanalgeräten wird auch Messung aktiv SP2 angezeigt x:y = Slot-Nr.

  • Seite 77: Konfiguration Binärer Eingänge

    Liquiline System CA80FE Betrieb 10.5.2 Konfiguration binärer Eingänge Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Ein-/Ausschalten des Eingangs • Aus • Ein Werkseinstellung Signaltyp Auswahl Wählen Sie den Signaltyp. • Statisches Signal Statisches Signal • PFM Verwenden Sie diese Einstellung um z.B. die...

  • Seite 78: Konfiguration Binärer Ausgänge

    Betrieb Liquiline System CA80FE Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Eingangsgröße Auswahl Frequenz • Frequenz Anzeige im Messbild in Hz • Parameter Parameter • Durchfluss Sie legen anschließend Namen und Einheit des Werkseinstellung Parameters fest und so wird dieser im Messbild Frequenz angezeigt.
  • Seite 79 Liquiline System CA80FE Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = Statisches Signal Funktion Auswahl Quelle für den auszugebenden Schaltzustand • Keine Von Ihrer Auswahl hängen die nachfolgenden • Grenzwertgeber Funktionen ab. • Diagnosemeldung Funktion = Keine schaltet die Funktion aus. Es •...

  • Seite 80: Signalausgänge

    Betrieb Liquiline System CA80FE Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Datenquelle Auswahl Quelle, deren Wert als Frequenz über den binä- • Keine ren Ausgang ausgegeben werden soll. • Sensoreingänge • Binäreingänge • Regler • Feldbussignale • Mathefunktionen Werkseinstellung Keine Messwert Auswahl Wählen Sie den Messwert, der als Frequenz über...
  • Seite 81 Liquiline System CA80FE Betrieb Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info Stromausgang Auswahl Ein- und Ausschalten der Ausgabe einer Größe • Aus am Stromausgang • Ein Werkseinstellung Datenquelle Auswahl Welche Datenquellen Ihnen angeboten werden, • Keine hängt von Ihrer Geräteausführung ab. • angeschlossene Ein- Zur Wahl stehen der Hauptmesswert des Analy- gänge...
  • Seite 82 Betrieb Liquiline System CA80FE Datenquelle Messwert Sauerst. (amp.) Auswahl • Temperatur Sauerst. (opt.) • Partialdruck • Konzentration Flüssigkeit • Sättigung • Rohwert nA (nur Sauerst. (amp.)) • Rohwert μs (nur Sauerst. (opt.)) Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.)

  • Seite 83: Alarmrelais Und Optionale Relais

    Liquiline System CA80FE Betrieb Ausgabe der Reglerstellgröße über den Stromausgang Ordnen Sie Unipolar+ dem Ausgang zu, an dem ein Aktor angeschlossen ist, der den Messwert anheben kann. Ordnen Sie Unipolar- dem Ausgang zu, an dem ein Aktor ange- schlossen ist, der den Messwert senken kann.
  • Seite 84 Betrieb Liquiline System CA80FE Stellgröße eines Reglers ausgeben Zur Ausgabe einer Reglerstellgröße über ein Relais wird dieses moduliert. Das Relais zieht an (Puls, t ) und fällt wieder ab (Pause, t Funktion = Regler Funktion Optionen Info Datenquelle Auswahl Wählen Sie den Regler, der als Datenquelle die- •...
  • Seite 85 Liquiline System CA80FE Betrieb Funktion = Regler Funktion Optionen Info Stellgrößentyp Auswahl Hier wird festgelegt, von welchem Teil des Reg- • Kein lers das Relais gespeist werden soll. Unipolar(+) • Unipolar(-) ist der Teil der Stellgröße, die der Regler benutzt, •...

  • Seite 86: Zustand Einer Reinigungsfunktion Ausgeben

    Betrieb Liquiline System CA80FE Funktion = Diagnosemeldung Funktion Optionen Info Betriebsmodus Auswahl wie zugeordnet • wie zugeordnet Mit dieser Auswahl werden über das Relais die • Namur M Diagnosemeldungen ausgegeben, die Sie dem • Namur S Relais individuell zugeordnet haben.

  • Seite 87: Systemzustand "Messung Aktiv" Und Information "Probe Benötigt" Ausgeben

    Liquiline System CA80FE Betrieb Systemzustand "Messung aktiv" und Information "Probe benötigt" ausgeben Funktion = Analysator Funktion Optionen Info Signaltyp = Statisches Signal Zuweisungen Auswahl Mit dieser Auswahl werden Informationen darü- • Keine ber ausgegeben, ob auf dem gewählten Messka- Funktion = Analysator •...

  • Seite 88: Zusatzfunktionen

    Betrieb Liquiline System CA80FE Maximal können Sie 16 Gerätevariablen definieren. 1. Bestimmen Sie die Datenquelle.  Zur Auswahl stehen der Analysator, als auch etwaige Sensor-Eingänge und Reg- ler. 2. Wählen Sie den Messwert, der ausgegeben werden soll. 3. Legen Sie das Verhalten im Hold-Status fest (für Sensoren). (Einstellmöglichkeiten von Datenquelle, Messwert und Verhalten bei Hold) →...
  • Seite 89 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Datenquelle Auswahl Bestimmen Sie den Ein- oder Ausgang, der die • Keine Datenquelle für den Grenzwertgeber sein soll. • Sensoreingänge Welche Datenquellen Ihnen angeboten werden, • Binäreingänge hängt von Ihrer Geräteausführung ab.
  • Seite 90 Betrieb Liquiline System CA80FE Datenquelle Messwert TU/TS Auswahl • Temperatur • Trübung g/l (nur TU/TS) • Trübung FNU (nur TU/TS) • Trübung Formazin (nur TU) • Trübung Feststoff (nur TU) Nitrat Auswahl • Temperatur • NO3 • NO3-N Ultraschall Trennzone Auswahl •...
  • Seite 91 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Grenzwert Einstellungen abhängig Betriebsmodus = Grenzwertüberschreitung vom Messwert oder Grenzwertunterschreitung A0028523  65 Überschreiten (A) und Unterschreiten (B) eines Grenzwerts (ohne Hysterese und Einschaltverzögerung) Grenzwert Alarmbereich Keine Aktion 1,3,5 Ein Event wird erzeugt •...
  • Seite 92 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Hysterese Einstellungen abhängig Betriebsmodus ≠ Änderungsrate vom Messwert Die Hysterese ist für ein flatterfreies, stabiles Schaltverhalten notwendig. Die Gerätesoftware rechnet den hier eingestell- ten Wert jeweils nach unten und nach oben zum Grenzwert (Grenzwert, Bereichsanfang oder Bereichsende) dazu.

  • Seite 93: Reglerstruktur In Laplace-Darstellung

    Liquiline System CA80FE Betrieb 10.7.2 Regler Reglerstruktur in Laplace-Darstellung A0015007  69 Blockschaltbild der Reglerstruktur Neutrale Zone Integraler Anteil Ausgangsbegrenzung Differentieller Anteil Verstärkung (P-Anteil) αT Dämpfungszeitkonstante mit α = 0 ... 1 Nachstellzeit (I-Anteil) Regeldifferenz Vorhaltzeit (D-Anteil) Sollwert Zeitkonstante für die Sollwertdämpfung Regelgröße...
  • Seite 94 Betrieb Liquiline System CA80FE • (5) Legen Sie die Parameter für den Regler fest: – Sollwert, → Sollwert – Neutrale Zone, → Xn – Proportionalbereich, → Xp – Nachstellzeit (I-Anteil), → Tn – Vorhaltzeit (D-Anteil), → Tv • (6) Was soll der Regler im Hold-Fall (Messfehler, Sensorwechsel, Reinigung usw.) tun? –...
  • Seite 95 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Prozesstyp Auswahl Entscheiden Sie, welchem Typ Ihr Prozess am • Inline ehesten entspricht. • Batch Werkseinstellung Inline Batchprozess Das Medium befindet sich in einem geschlossenem System. Die Aufgabe der Regelung besteht darin, so zu dosieren, dass sich der Messwert (Regelgröße) von seinem Anfangswert bis zu seinem Sollwert verändert.
  • Seite 96 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z.B. Heizen) Werkseinstellung → Invers Invers •...
  • Seite 97 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen „am fließenden Medium“ (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
  • Seite 98 Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Messwert Auswahl Bestimmen Sie den Messwert, der Ihre Störgröße abhängig von Datenquelle sein soll. Je nach Datenquelle können Sie verschiedene Werkseinstellung Messwerte verwenden. Kein Einstellbereich abhängig Proportionalbereich von der Auswahl des...
  • Seite 99 Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...

  • Seite 100: Reinigungsprogramme Für Sensoren

    Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).

  • Seite 101: Standardreinigung

    Liquiline System CA80FE Betrieb Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Wählen Sie ein Reinigungsprogramm aus.
  • Seite 102 Betrieb Liquiline System CA80FE Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassen- soren. (Anschluss CYR10 →  33) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung Sie definieren eine Anzahl von max. 30 Pro-...

  • Seite 103: Mathematische Funktionen

    Liquiline System CA80FE Betrieb Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info Reinigungszyklus Auswahl Wählen Sie zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gestartet • Intervall wird und einem frei gestaltbaren Wochenpro- • Wochenprogramm gramm.
  • Seite 104 Betrieb Liquiline System CA80FE Die "virtuellen" Prozesswerte können Sie: • Über einen Stromausgang oder einen Feldbus ausgeben • Als Regelstellgröße verwenden • Als Messgröße einem Grenzwertgeber zuweisen • Als reinigungsauslösende Messgröße verwenden • Sich in benutzerdefinierten Messbildern darstellen lassen Differenz Die Subtraktion der Messwerte zweier Sensoren können Sie z.B.

  • Seite 105: Entgaste Leitfähigkeit

    Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Redundanz Funktion Optionen Info Abweichungskontrolle Auswahl Sie können die Redundanz überwachen lassen. • Aus Geben Sie einen absoluten Grenzwert vor, der • Ein nicht überschritten werden darf. Werkseinstellung Abweichungslimit abhängig vom gewählten...

  • Seite 106: Differenzleitfähigkeit

    Betrieb Liquiline System CA80FE Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Entgaste Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Kationen Leitfähigkeit angeschlossener Leitfähig- Kationen Leitfähigkeit steht für den Sensor keitssensor nach dem Kationentauscher und vor dem "Entga- sungsmodul", Entgaste Leitfähigkeit für den...
  • Seite 107 Liquiline System CA80FE Betrieb Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...
  • Seite 108 Betrieb Liquiline System CA80FE Symbol Operation Typ der Operanden Typ des Ergebnisses Beispiel Sinus Numerisch Numerisch SIN(A) Cosinus Numerisch Numerisch COS(B) Exponentialfunktion e Numerisch Numerisch EXP(A) Natürlicher Logarithmus Numerisch Numerisch LN(B) Dekadischer Logarithmus Numerisch Numerisch LOG(A) Maximum zweier Werte Numerisch...

  • Seite 109: Beispiel: 2-Punkt-Chlorregler Mit Volumenstromüberwachung

    Liquiline System CA80FE Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Formel Funktion Optionen Info Ergebniseinheit Freitext Geben Sie optional eine Einheit für den berech- neten Wert an. Ergebnisformat Auswahl Wählen Sie die Zahl der Nachkommastellen. • # • #.# • #.## •...
  • Seite 110 Betrieb Liquiline System CA80FE 5. Ventil oder Pumpe anschließen. Endress+Hauser...

  • Seite 111: Diagnose Und Störungsbehebung

    Liquiline System CA80FE Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.

  • Seite 112: Diagnoseinformation Auf Vor-Ort-Anzeige

    Diagnose und Störungsbehebung Liquiline System CA80FE Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Küvette verschmutzt • Kalibrierung mit Null-Standard • Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit Null- Standard Falsches Reagenz Überprüfen Sie den eingestellten Messparame- ter und die eingesetzten Reagenzien...

  • Seite 113: Diagnoseinformationen Anpassen

    Liquiline System CA80FE Diagnose und Störungsbehebung 11.5 Diagnoseinformationen anpassen 11.5.1 Einteilung der Diagnosemeldungen Im Menü DIAG/Diagnoseliste können Sie zu aktuell anstehenden Diagnosemeldungen weitere Informationen finden. Die Diagnosemeldungen sind nach Namur NE 107 charakterisiert durch: • Meldungsnummer • Fehlerkategorie (Buchstabe vor der Meldungsnummer) –...
  • Seite 114 Diagnose und Störungsbehebung Liquiline System CA80FE Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Liste der Diagnosemeldungen Wählen Sie die anzupassende Meldung aus. Erst dann können Sie die Einstellungen zu dieser Meldung vornehmen. Diagnose Nr. nur lesen Diagnosemeldung Auswahl Sie können hier eine Diagnosemeldung deakti- •...

  • Seite 115: Übersicht Zu Diagnoseinformationen

    Liquiline System CA80FE Diagnose und Störungsbehebung 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen Firmware inkomp.
  • Seite 116 Diagnose und Störungsbehebung Liquiline System CA80FE Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
  • Seite 117 Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Firmware Fehler Softwarefehler intern Software-Update durchführen Backplane austauschen Service kontaktieren und angezeigte Num- mer nennen Werksreset Werksreset wird ausgeführt Service-IP aktiv Serviceschalter ist angestellt Das Gerät kann unter 192.168.1.212 adressiert werden.
  • Seite 118 Diagnose und Störungsbehebung Liquiline System CA80FE Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Filtermattenwechsel Filtermattenwechsel nötig Grenzwert der Betriebsstunden ist überschritten ‣ Filtermatten tauschen und Betriebsstunden- zähler im Diagnosemenü zurücksetzen Kalibrierung abgel. Gültigkeit der letzten Kalibrierung abgelaufen. Datum der letzten Kalibrierung ist zu lange her. Es kann noch gemessen werden.
  • Seite 119 Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Filterkerzenwechsel • Filterkerzenwechsel nötig • Grenzwert der Betriebsstunden ist überschrit- ‣ Filterkerze der Probenvorbereitung tauschen und Betriebsstundenzähler im Diagnosemenü zurücksetzen Reinigungslösung • Füllstandswarnung des Reinigers der Proben- vorbereitung • Abhängig von der Reinigungsdauer, dem Reini- gungsintervall und den externen Ereignissen reicht die Restmenge für einige Stunden oder...
  • Seite 120 Diagnose und Störungsbehebung Liquiline System CA80FE Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kein Zufluss Zufluss während des Ansaugens gestört • Saugleitung verstopft oder undicht • Kein Probenzufluss Saugleitung und Saugkopf prüfen Probenzufluss prüfen Förderzeit Standardförderzeit überschritten • Filterkerze belegt • Probenleitung teilweise verblockt...

  • Seite 121: Anstehende Diagnosemeldungen

    Liquiline System CA80FE Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Stromeingang > 20 mA Stromausgangsbereich überschritten Stromeingang < 4 mA Stromausgangsbereich unterschritten Diagnose quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Geräteneustart Gerätereset PFM überschritten Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten.

  • Seite 122: Diagnoseliste

    Diagnose und Störungsbehebung Liquiline System CA80FE Die Beschreibung aller anderen Funktionen im Diagnosemenü finden Sie in den nachfol- genden Kapiteln. Erscheint die Diagnosemeldung M313 Probensensor während der Ausführung eines Programms 5 Mal hintereinander, so wird das laufende Programm aus Sicherheits- gründen abgebrochen.
  • Seite 123 Liquiline System CA80FE Diagnose und Störungsbehebung 11.9.2 Menü Logbücher DIAG/Logbücher Funktion Optionen Info Alle Ereignisse Chronologische Auflistung aller Logbücher-Ein- träge unter Angabe der Art des Ereignisses Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte...
  • Seite 124 Diagnose und Störungsbehebung Liquiline System CA80FE Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen. • Cursor definieren: Wenn Sie diese Option anwählen, können Sie mit dem Navigator den Graphen entlangfahren und erhalten zu jedem Punkt den entsprechenden Logbuchein- trag (Datumsstempel/Messwert) in Textform.
  • Seite 125 Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Bei Zweikanalgeräten wird auch Datenlogbuch SP2 angezeigt Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des Messparameters, der aufgezeichnet...
  • Seite 126 Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Logbücher Funktion Optionen Info Plottingfenster Einstel- Sie können hier Anfangs- und Endzeitpunkt der lung grafisch darzustellenden Logbucheinträge festle- gen. Plotter Anfang Auswahl • Erster Eintrag: Legt als Anfangszeitpunkt den • Erster Eintrag ersten im Logbuch gespeicherten Eintrag fest.

  • Seite 127: 11.10 Systeminformationen

    Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Alle Datenlogbücher Aktion, Speichern des jeweiligen Logbuches auf einer Datenlogbuch SP1 startet direkt nach der SD-Karte. Absorptionsdatenlog- Auswahl Stecken Sie die SD-Karte in den Kartenleser buch des Gerätes und wählen Sie das zu speichernde Rohwertelogbuch Logbuch.
  • Seite 128 Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Systeminformationen Funktion Optionen Info Probenvorbereitung 1 ... 2 Nur lesen Abhängig von Art und Anzahl der Probenvorbe- • PVB-Typ reitungen • Bestellcode • Seriennummer • Hardwareversion • Softwareversion • Erw. orig. Bestellcode Allgemeine Informatio- Nur lesen Diese Informationen finden Sie zu jedem verfüg-...

  • Seite 129: 11.11 Sensorinformationen

    Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Systeminformationen spei- chern Auf SD-Karte speichern Automatische Vergabe des Die Informationen werden auf der SD-Karte in Dateinamens (enthält einem Unterordner "sysinfo" abgelegt. einen Zeitstempel) Die csv-Datei ist z.B. mit MS Excel les- und edi- tierbar.

  • Seite 130: 11.13 Gerätetest

    Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Simulation Funktion Optionen Info Stromausgang x:y Simulation eines Ausgangsstroms Menü gibt es so oft, wie Stromausgänge vorhan- den sind. Simulation Auswahl Wenn Sie den Wert am Stromausgang simulie- • Aus ren, wird dies in der entsprechenden Messan- •...
  • Seite 131 Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Gerätetest Funktion Optionen Info Start Stopp Probenvorbereitung 1(CAT820/CAT860) Abhängig von der angeschlossenen Probenvor- bereitung Heizung Gehäuse Test der Gehäuseheizung Gehäusetempera- Nur lesen Anzeige der aktuellen Gehäusetemperatur Modus Nur lesen Ein für 10 Minuten Die Heizung wird für 10 Minuten eingeschaltet.

  • Seite 132: 11.14 Zurücksetzen

    Diagnose und Störungsbehebung Liquiline System CA80FE DIAG/Gerätetest Funktion Optionen Info Richtung Auslauf Bei angeschlossener Probenvorbereitung CAT860 wird zusätzlich dieser Menüpunkt ange- zeigt. Das Ventil für die Probenzufuhr wird zum Aus- lauf hin geöffnet. Richtung Probenvor- Bei Zweikanalgeräten wird zusätzlich dieser lage 1 Menüpunkt angezeigt.

  • Seite 133: 11.16 Firmwarehistorie

    Liquiline System CA80FE Diagnose und Störungsbehebung DIAG/Info Laufzeiten Funktion Optionen Info Verbleibende Betriebsstunden Liquidmanager Anzeige der noch verbleibenden Verwendungs- dauer in Tagen; d.h. so viele Tage kann der Liquidmanager noch verwendet werden. Verbleibende Betriebs- Nur lesen stunden Spritzen Anzeige der noch verbleibenden Verwendungs- dauer in Tagen;...
  • Seite 134 Diagnose und Störungsbehebung Liquiline System CA80FE THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL...

  • Seite 135: Wartung

    Liquiline System CA80FE Wartung Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ‣ Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen.

  • Seite 136: Reinigung

    Wartung Liquiline System CA80FE Intervall Wartungsarbeit alle 4 Jahre Liquidmanager wechseln bei Bedarf • Gehäuse reinigen • Probenvorbereitung CAT8x0 reinigen (automatische Reinigung) • System spülen 12.2 Reinigung VORSICHT Verletzungsgefahr durch austretende Reagenzien ‣ Reinigen Sie das System jedes Mal, bevor Sie einen Austausch vornehmen.

  • Seite 137: Probenvorlagegefäß (Optional) Reinigen

    Liquiline System CA80FE Wartung 3. Drücken Sie den Softkey MODE und wählen Sie Manueller Modus.  Am Display erscheint Aktueller Modus- Manuell. Warten Sie bis alle Aktionen beendet sind. Laufende Aktionen können beendet werden unter Menü/Betrieb/Manuelle Bedienung. 4. Wählen Sie Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Pro- benvorlage leeren/Start ...

  • Seite 138: Reagenzien Wechseln

    Wartung Liquiline System CA80FE 5. Starten Sie das Probenvorbereitungssystem. 6. Drücken Sie den Softkey MODE und wählen Sie Automatik Modus fortführen, um die normale Messung zu starten. 12.3 Reagenzien wechseln Eine Übersicht über die Wartungsintervalle finden Sie hier: →  135.

  • Seite 139: Schläuche Wechseln

    Liquiline System CA80FE Wartung 3. Ersetzen Sie den Standard durch Nullstandard. 4. Wählen Sie Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen einsetzen/Fla- schenauswahl. 5. Wählen Sie Standard S1 aus und bestätigen Sie mit OK. 6. Wählen Sie Bestätigung Flaschen eingesetzt. 7. Gehen Sie in Menü/Betrieb/Manuelle Bedienung und wählen Sie Nullpunkt bestimmen.

  • Seite 140: Pumpenschlauch Wechseln (Probenpumpe Und Pumpe Optionales Verdünnungsmodul)

    Wartung Liquiline System CA80FE 9. Wählen Sie Bestätigung Flaschen eingesetzt 10. Drücken Sie den Softkey MODE und wählen Sie Automatik Modus fortführen oder Automatik Modus neustarten. 12.5.1 Pumpenschlauch wechseln (Probenpumpe und Pumpe optionales Verdünnungsmodul) 1. Öffnen Sie den Analysator. 2. Stoppen Sie die Probenzufuhr.

  • Seite 141: Liquidmanager Wechseln

    Liquiline System CA80FE Wartung Sie benötigen folgende Teile: NORPRENE Schlauch, ID 1,6 mm Teil des Wartungskits CAV800 • 10 ml Spritzen mit Adapterstück • 2,5 ml Spritzen mit Adapterstück 1 Paar Handschuhe, das resistent gegenüber den verwendeten Reagenzien ist 1. Spülen Sie das System (siehe Kap. "System spülen").

  • Seite 142: Außerbetriebnahme

    Wartung Liquiline System CA80FE 2. Entfernen Sie die Flaschen und den Flaschenkorb. 3. Entfernen Sie die Abdeckung der Trägerplatte. 4. Wählen Sie Menü/Betrieb/Spritzenwechsel/Spritzenauswahl. 5. Wählen Sie alle Spritzen aus. 6. Wählen Sie Spritze aufziehen. 7. Schalten Sie den Analysator stromlos.
  • Seite 143 Liquiline System CA80FE Wartung 3. Drücken Sie den Softkey MODE und wählen Sie Manueller Modus.  Am Display erscheint Aktueller Modus- Manuell. Warten Sie bis alle Aktionen beendet sind. Laufende Aktionen können beendet werden unter Menü/Betrieb/Manuelle Bedienung. 4. Wählen Sie Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Pro- benvorlage leeren/Start ...

  • Seite 144: Reparatur

    Reparatur Liquiline System CA80FE Reparatur 13.1 Ersatzteile Bei Fragen zu Ersatzteilen wenden Sie sich an Ihren Endress+Hauser Service. 111 117 128 A0028752 A0028753  73  74 A0028754 A0028755  75  76 A0028756 A0028757  77  78 Endress+Hauser...
  • Seite 145 Liquiline System CA80FE Reparatur Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Controller mit Display 71218395 Anleitung Kits CA8x Gehäuseteile Kit CA8x/CAT860: Wandhalterung 71218400 Anleitung Kits CA8x Gehäuseteile Kit CA8x/CAT860: Gehäuseboden 71218402 Anleitung Kits CA8x Gehäuseteile Kit CA8x: Flüssigkeitsdetektion (1 Stk)

  • Seite 146: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 147: Entsorgung

    Liquiline System CA80FE Reparatur Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material über die Vorgehens- weise und Rahmenbedingungen. 13.3 Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Deshalb müssen Sie das Produkt als Elektronikschrott entsorgen.

  • Seite 148: Zubehör

    Zubehör Liquiline System CA80FE Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Doku- mentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Ser- vice oder Ihre Vertriebszentrale. 14.1 Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme + Mikrofiltration •...

  • Seite 149: Reiniger Cy820 (Für Schläuche Der Probenvorbereitung Und Des Probenvorlagegefäßes)

    Liquiline System CA80FE Zubehör • Stopfen • Verschlusskappen • Filtermatten Optional • Zu-und Ablaufschläuche • Liquidmanager ohne Motor • Probenvorlage Becher (2 Stück) 14.4 Reiniger CY820 (für Schläuche der Probenvorbereitung und des Probenvorlagegefäßes) Reinigungskonzentrate zur Reinigung der Schläuche der Probenvorbereitung und des Pro- benvorlagengefäßes...
  • Seite 150 Zubehör Liquiline System CA80FE Ceramax CPS341D • pH-Elektrode mit pH-empfindlichem Emaille • Für höchste Ansprüche an Messgenauigkeit, Druck, Temperatur, Sterilität und Lebens- dauer • Produktkonfigurator auf der Produktseite: www.endress.com/cps341d Technische Information TI00468C Ceragel CPS71D • pH-Elektrode mit Referenzsystem inklusive Ionenfalle •...
  • Seite 151 Liquiline System CA80FE Zubehör 14.6.3 Induktiv messende Leitfähigkeitssensoren Indumax CLS50D • Hochbeständiger induktiver Leitfähigkeitssensor • Für Standard- und Ex-Anwendungen • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cls50d Technische Information TI00182C 14.6.4 Konduktiv messende Leitfähigkeitssensoren Condumax CLS21D • Zwei-Elektroden-Sensor in Steckkopfausführung •...

  • Seite 152: Sak- Und Nitratsensoren

    Zubehör Liquiline System CA80FE 14.6.8 Trübungssensoren Turbimax CUS51D • Für nephelometrische Trübungs- und Feststoffmessungen im Abwasser • 4-Strahl-Wechsellichtmethode, basierend auf Streulicht • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cus51d Technische Information TI00461C Turbimax CUS52D • Hygienischer Memosens-Sensor für Trübungsmessung im Trinkwasser, Prozesswasser und in Utilities •...

  • Seite 153: Messkabel

    Liquiline System CA80FE Zubehör Nachrüstkits 71136999 Kit CSF48/CA80: Nachrüstung Service-Schnittstelle (CDI-Flanschstecker, Gegenmutter) 71218507 KitCA80: Interfacemodul CM44 71111053 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul AOR; 2 x Relais, 2 x Analogaus- gang 0/4 ... 20 mA 71125375 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 2R; 2 x Relais 71125376 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsmodul 4R;...

  • Seite 154: Software

    Zubehör Liquiline System CA80FE 14.9 Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank Speicherung von Sensorkalibrierungen • Bestellung nach Produktstruktur, www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20 • PC-Software zur zentralen Datenverwaltung •...

  • Seite 155: Technische Daten

    Liquiline System CA80FE Technische Daten Technische Daten 15.1 Eingang Messgrößen Fe [μg/l, mg/l, ppb, ppm] Messbereich CA80FE-AAM2: 0,05 ... 2,5 mg/l (ppm) Fe CA80FE-AAM3: 0,1 ... 5 mg/l (ppm) Fe Eingangstypen • 1 oder 2 Messkanäle (Hauptparameter Analysator) • 1 ... 4 digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (optional) •...

  • Seite 156: Ausgangssignal

    Technische Daten Liquiline System CA80FE 15.2 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge")

  • Seite 157: Stromausgänge, Aktiv

    Liquiline System CA80FE Technische Daten 15.3 Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) 15.4 Relaisausgänge Elektrische Spezifikation Relaistypen •...

  • Seite 158: Protokollspezifische Daten

    Technische Daten Liquiline System CA80FE Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000...
  • Seite 159 Liquiline System CA80FE Technische Daten Webserver Der Webserver ermöglicht den Vollzugriff auf Gerätekonfiguration, Messwerte, Diagnose- meldungen, Logbücher und Servicedaten über Standard-WiFi/WLAN/LAN/GSM- oder 3G- Rooter mit einer benutzerdefinierten IP-Adresse. TCP-Port Unterstützte Merkmale • Ferngesteuerte Gerätekonfiguration(1 Session) • Speichern/Wiederherstellen der Gerätekonfiguration (über SD-Karte) •...

  • Seite 160: Energieversorgung

    Technische Daten Liquiline System CA80FE 15.6 Energieversorgung Versorgungsspannung Der Analysator ist mit einer Netzanschlussleitung mit Schutzkontaktstecker mit einer Kabellänge von 4,3 m (14,1 ft) ausgestattet. Analysatoren mit Bestellausprägung CA80xx-CA (CSA C/US General Purpose) sind mit einer Netzanschlussleitung nach nordamerikanischen Standard ausgestattet.
  • Seite 161 Berücksichtigen Sie, dass die Summe aller Stromein- und ausgänge nicht größer sein darf als 8. ‣ Achten Sie darauf, höchstens zwei Module "DIO" einzusetzen. Mehr sind nicht zulässig. ‣ Wenden Sie sich im Zweifel an Ihre Endress+Hauser-Vertriebszentrale. Übersicht aller verfügbaren Module Modulbezeichnung • 2 Analogaus- • 2 Relais •...
  • Seite 162 Technische Daten Liquiline System CA80FE Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20mA server oder Mod- Ethernet/IP oder 0/4 ... 20mA 0/4 ... 20mA • Best.-Nr. bus TCP) Modbus TCP •...
  • Seite 163 Liquiline System CA80FE Technische Daten Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren •...

  • Seite 164: Leistungsmerkmale

    Technische Daten Liquiline System CA80FE 15.7 Leistungsmerkmale CA80FE-AAM2: 0,05 ... 2,5 mg/l (ppm) Fe ±0,04 mg/l (ppm) Messabweichung CA80FE-AAM3: 0,1 ... 5 mg/l (ppm) Fe ±0,1 mg/l (ppm) Messabweichung Senso- → Dokumentation des angeschlossenen Sensors reingänge Messabweichung Stromein- Typische Messabweichungen: und ausgänge...

  • Seite 165: Konstruktiver Aufbau

    Liquiline System CA80FE Technische Daten 15.8 Umgebung Umgebungstemperatur +5 ... +40 °C (41 ... 104 °F) Lagerungstemperatur -20 ... +60 °C (-4 ... 140 °F) Relative Luftfeuchte 10 ... 95 %, nicht kondensierend Schutzart IP55 (Schrank, Standgehäuse), TYPE 3R (Schrank, Standgehäuse) Elektromagnetische Ver- Störaussendung und Störfestigkeit gem.

  • Seite 166: Bestellausprägung Schrankausführung Offener Aufbau

    Technische Daten Liquiline System CA80FE 417 (16.42) 530 (20.87) A0030419  80 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821  81 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausprägung Gewicht Schrankausführung 39,5 kg (87,1 lbs)
  • Seite 167 Liquiline System CA80FE Technische Daten Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile...

  • Seite 168: Stichwortverzeichnis

    Stichwortverzeichnis Liquiline System CA80FE Stichwortverzeichnis Sensorbedingte ......121 Über Relais ausgeben ..... . 85 Abmessungen .
  • Seite 169 Liquiline System CA80FE Stichwortverzeichnis Formel ........107 Messeinrichtung .
  • Seite 170 Stichwortverzeichnis Liquiline System CA80FE Sicherheit Zusatzfunktionen Arbeitssicherheit ......7 Grenzwertgeber ......88 Betrieb .
  • Seite 172 www.addresses.endress.com...
