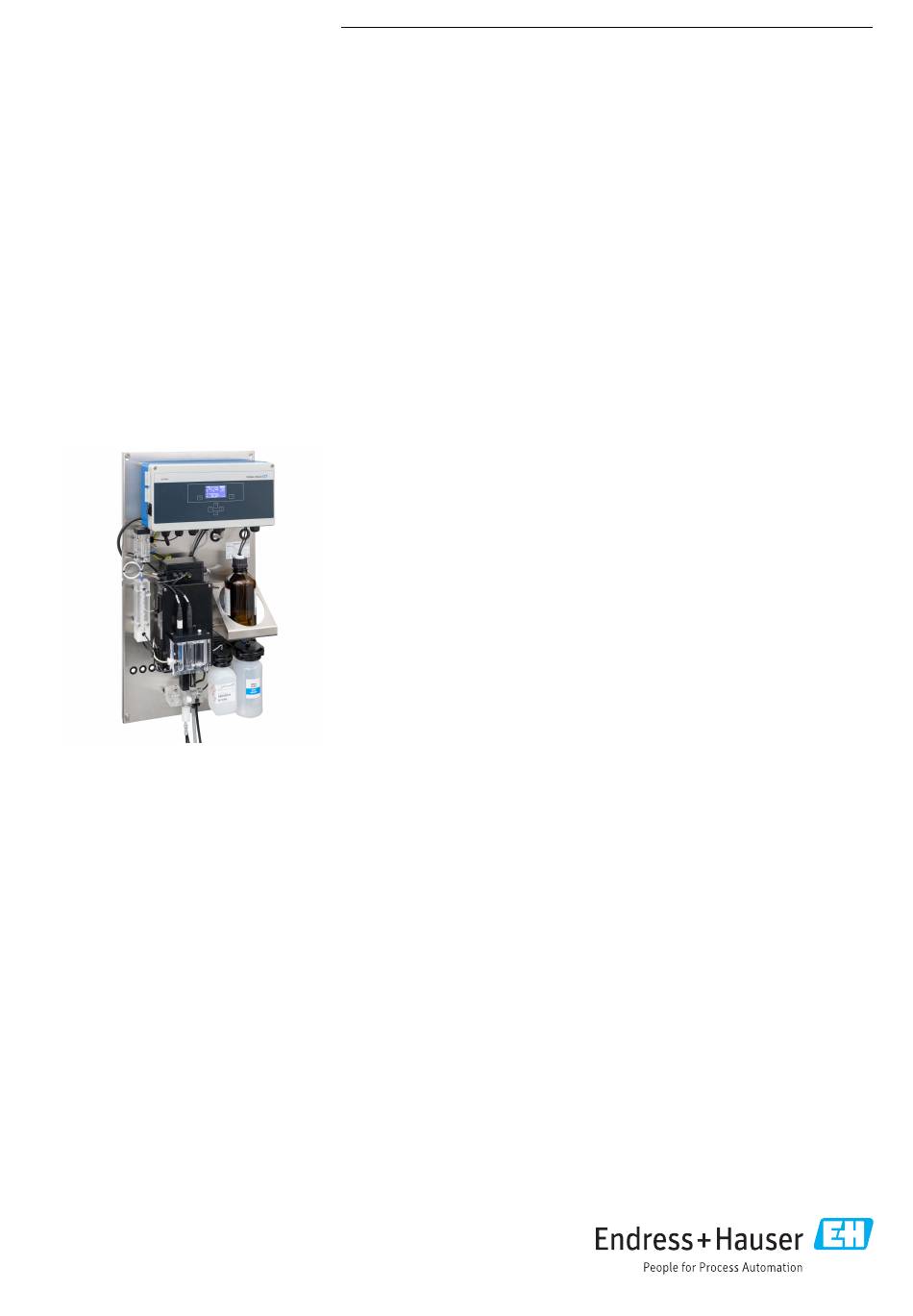

TI01339C/07/DE/04.22-00
71575675
2022-06-30
Products
Technische Information

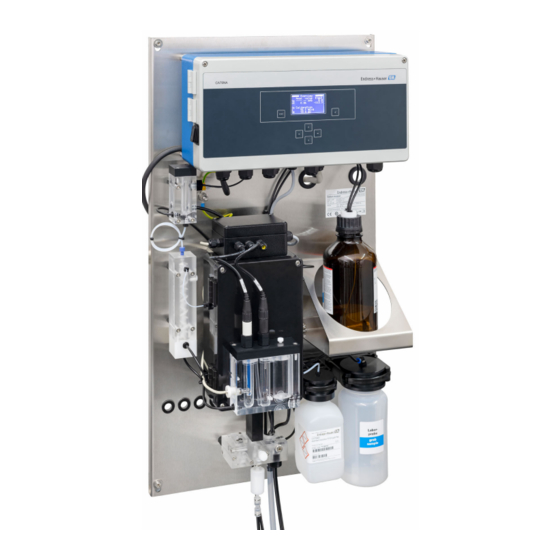

CA76NA
Analysator für Natrium
Anwendungsbereich
Der CA76NA-Analysator überwacht:
• den Wasser-Dampf-Kreislauf in Kraftwerken
• das Kondensat auf Durchbrüche
• Vollentsalzungsanlagen
• die Dampfreinheit
• Kationen- und Mischbettaustauscher
Ihre Vorteile
• Reduzierte Betriebskosten durch geringen Verbrauch des DIPA-Reagenz und der
Standardlösung
• Automatische Dreipunkt-Kalibrierung, einstellbares Zeitintervall
• Regelung und Überwachung des einstellbaren pH-Wertes
• Automatische Temperaturkompensation
• Galvanisch getrennte Signalausgänge
• Druckregler und leicht zu reinigender Vorfilter je Kanal
• Optimierte Investitionskosten: Ein Analysator für bis zu 6 Probenkanäle
• Zusätzlicher Anschluss für die Messung einer Laborprobe
• Automatische Regenerierung der Natriumelektrode
• Optionaler PROFIBUS-Anschluss
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser CA76NA

  • Seite 1 TI01339C/07/DE/04.22-00 71575675 2022-06-30 Technische Information CA76NA Analysator für Natrium Anwendungsbereich Der CA76NA-Analysator überwacht: • den Wasser-Dampf-Kreislauf in Kraftwerken • das Kondensat auf Durchbrüche • Vollentsalzungsanlagen • die Dampfreinheit • Kationen- und Mischbettaustauscher Ihre Vorteile • Reduzierte Betriebskosten durch geringen Verbrauch des DIPA-Reagenz und der Standardlösung...
  • Seite 2: Inhaltsverzeichnis

    CA76NA Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Zubehör ....... . .
  • Seite 3: Arbeitsweise Und Systemaufbau

    CA76NA Arbeitsweise und Systemaufbau Messprinzip Der Analysator misst die Konzentration von gelösten Natriumionen. Die Natrium-Messung erfolgt potentiometrisch mit ionenselektiven Glas-Elektroden. Eine erweiterte Nernst-Gleichung beschreibt prinzipiell die Vorgänge an der ionenselektiven Glas- Membran: 2.303 RT Σ U = U log (a + K ·...
  • Seite 4: Gerätearchitektur

    CA76NA Gerätearchitektur Klemmenplan ohne PRFOIBUS COM1 COM2 COM3 COM4 COM5 COM6 COM7 X 100 COM8 L1N PE A0033459 L1 N PE NO1 COM1 NC1 NO2 COM2 NC2 A COM B COM A COM B COM A COM B X100 X12A...
  • Seite 5 • Bei Fehler offener Kontakt: COM-NC • Bei Fehler geschlossener Kontakt: COM-NO Handelt es sich bei dem CA76NA um das letzte Gerät im Bussegment, so müssen die beiden Jumper auf X7 und X8 der PROFIBUS-Schnittstellenkarte gesetzt sein, um die Abschlusswiderstände zuzu- schalten.
  • Seite 6: Eingang

    CA76NA Fließschema S (1 ... 6) A0047930  2 Flüssigkeitssteuereinheit mit Messeinheit und Vorratsgefäß Probeneingang, 1 ... 6 Ablauf Überlaufgefäß für konstanten Vordruck Standardlösung Pegelwächter Überlauf Laborprobe Alkalisierungsgefäß Dosierpumpe Diisopropylamin (DIPA) Kreislaufpumpe Vorratsgefäß Alkalisierungspumpe Eingang Messgrößen Na [µg/l, ppb] Messbereich CA76NA-**AD 0.1 ...
  • Seite 7: Bürde

    CA76NA PROFIBUS DP Signalkodierung EIA/TIA-485, PROFIBUS-DP-konform nach IEC 61158 Datenübertragungsrate 9,6 kbit/s – 12 Mbit/s Galvanische Trennung Verbinder M12-Buchse nach IEC 61072-2-101, 5-polig, b-kodiert Bei Ausführung mit PROFIBUS DP: maximal zwei analoge Ausgänge für Messwerteausgabe Bürde max. 500 Ω Relaisausgänge Relais •...
  • Seite 8: Leistungsaufnahme

    CA76NA Leistungsaufnahme 40 VA Leistungsmerkmale Antwortzeit CA76NA-**AD 0,1 ... 2000 µg/l (ppb) 180 Sekunden (95 %) innerhalb eines Kalibrierintervalls von 72 Stunden 2001 ... 9999 µg/l (ppb) 600 Sekunden (95 %) innerhalb eines Kalibrierintervalls von 72 Stunden CA76NA-**AE < 55 s Reaktionszeit von Probeneintritt bis zur Anzeigenänderung, T...
  • Seite 9: Relative Luftfeuchte

    CA76NA Relative Luftfeuchte 30 ... 95 % Schutzart IP54 kompletter Panel-Aufbau IP65 Elektronikeinheit Elektromagnetische Verträg- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche lichkeit Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse I Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN Verschmutzungsgrad Das Produkt ist für Verschmutzungsgrad 2 geeignet.
  • Seite 10 CA76NA 450 (17.7) (4x)10 x 7 (0.39 x 0.28) 424 (16.7) 31 (1.22) 190 (7.48) 61 (2.40) 20 (0.79) 91 (3.58) 121 (4.76) 151 (5.94) 181 (7.13) 217 (8.54) A0047739  3 Analysator CA76NA. Maßeinheit mm (in) Endress+Hauser...
  • Seite 11: Gewicht

    CA76NA Montageabstände 560 (22.4) 10 (0.39) 10 (0.39) A0049178  4 Analysator CA76NA, Montageabstände in mm (in) ‣ Notwendige Abstände bei der Montage einhalten. Gewicht ca. 23 kg (50,7 lbs) Schlauchspezifikation Medienzulauf • Außentolerierter PE- oder PTFE-Schlauch mit Außendurchmesser 6 mm an Schnellkupplung •...
  • Seite 12: Produktkonfigurator

    • pH-Elektrode • Natriumelektrode • Standardlösung Best.-Nr. 71358762 Elektroden-Kit • Natriumelektrode • pH-Elektrode Best.-Nr. 71371663 Aufrüstkit PROFIBUS für CA76NA Analysatoren mit Softwareversion V2.13 oder neuer können auf PROFIBUS aufgerüstet wer- den. Aufrüstung PROFIBUS DP Best.-Nr. 71439722 Natriumelektrode für CA76NA Natriumelektrode Endress+Hauser...
  • Seite 13 CA76NA Best.-Nr. 71358110 pH-Elektrode für CA76NA pH-Elektrode Best.-Nr. 71358111 Verbrauchsmaterial für CA76NA Alkalisierungsreagenz Alkalisierungsreagenz separat erwerben (empfohlen: Diisopropylamin (DIPA), > 99.0 % (GC), in Flasche aus festem Material, z. B. Glas). Natrium-Standardlösung Standardlösung 5100 µg/l (ppb) Na, 500 ml (16,9 fl.oz) Best.-Nr.
  • Seite 16 *71575675* 71575675 www.addresses.endress.com...
